Агрегат борін
Номер патенту: 28252
Опубліковано: 16.10.2000
Автори: Муляр Петро Максимович, Кузьмін Володимир Олександрович, Божидарник Віктор Володимирович, Мочкін Анатолій Семенович
Формула / Реферат
Агрегат борон, содержащий установленную на опорных колесах и выполненную из продольной и поперечной балок раму, соединительные тяги и зубовые бороны, которые прикреплены к раме посредством звеньев, включающих последовательно соединенные между собой крюки, цепи, ключи, отличающийся тем, что поперечная балка выполнена многосекционной с телескопическими трубами на концах, при этом средняя секция поперечной балки установлена стационарно и скреплена с продольной балкой жестко, а поворотные секции прикреплены к стационарной секции шарнирно и выполнены полыми для размещения в полостях конечных секций телескопических труб.
Текст

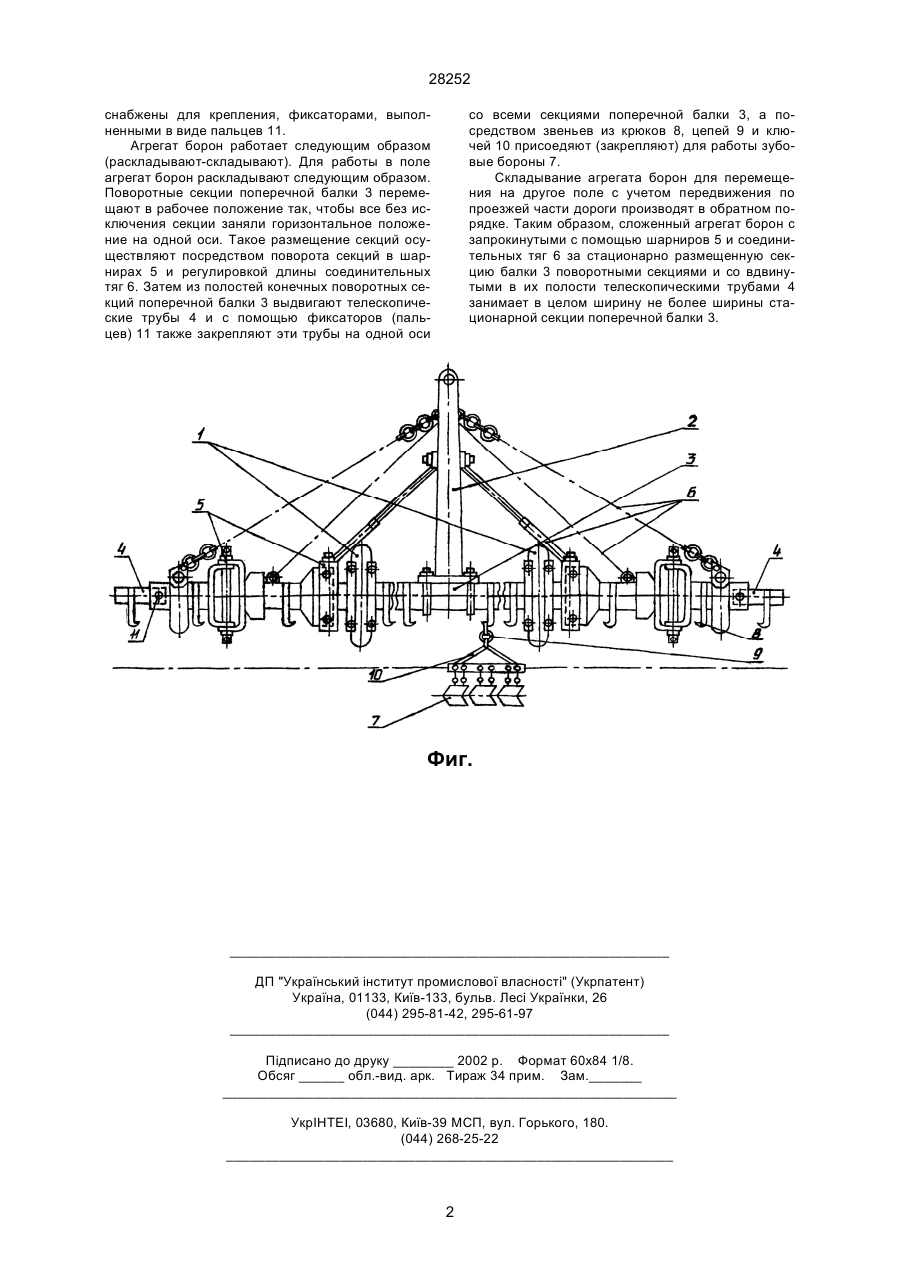

Агрегат борон, содержащий установленную на опорных колесах и выполненную из продольной и 28252 снабжены для крепления, фиксаторами, выполненными в виде пальцев 11. Агрегат борон работает следующим образом (раскладывают-складывают). Для работы в поле агрегат борон раскладывают следующим образом. Поворотные секции поперечной балки 3 перемещают в рабочее положение так, чтобы все без исключения секции заняли горизонтальное положение на одной оси. Такое размещение секций осуществляют посредством поворота секций в шарнирах 5 и регулировкой длины соединительных тяг 6. Затем из полостей конечных поворотных секций поперечной балки 3 выдвигают телескопические трубы 4 и с помощью фиксаторов (пальцев) 11 также закрепляют эти трубы на одной оси со всеми секциями поперечной балки 3, а посредством звеньев из крюков 8, цепей 9 и ключей 10 присоедяют (закрепляют) для работы зубовые бороны 7. Складывание агрегата борон для перемещения на другое поле с учетом передвижения по проезжей части дороги производят в обратном порядке. Таким образом, сложенный агрегат борон с запрокинутыми с помощью шарниров 5 и соединительных тяг 6 за стационарно размещенную секцию балки 3 поворотными секциями и со вдвинутыми в их полости телескопическими трубами 4 занимает в целом ширину не более ширины стационарной секции поперечной балки 3. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюHarrow unit
Автори англійськоюMochkin Anatolii Semenovych, Kuzmin Volodymyr Oleksandrovych, Bozhydarnyk Viktor Volodymyrovych, Muliar Petro Maksymovych
Назва патенту російськоюАгрегат борон
Автори російськоюМочкин Анатолий Семенович, Кузьмин Владимир Александрович, Божидарник Виктор Владимирович, Муляр Петр Максимович
МПК / Мітки
МПК: A01B 21/02
