Широкозахватний сільськогосподарський агрегат
Номер патенту: 24229
Опубліковано: 07.07.1998
Автори: Хазнаферов Михайло Васильович, Іванова Людмила Олександрівна, Бахмут Микола Стефанович, Руденко Лідія Григорівна, Шугаєв Сергій Євгенович, Ліпко Юрій Миколайович
Формула / Реферат

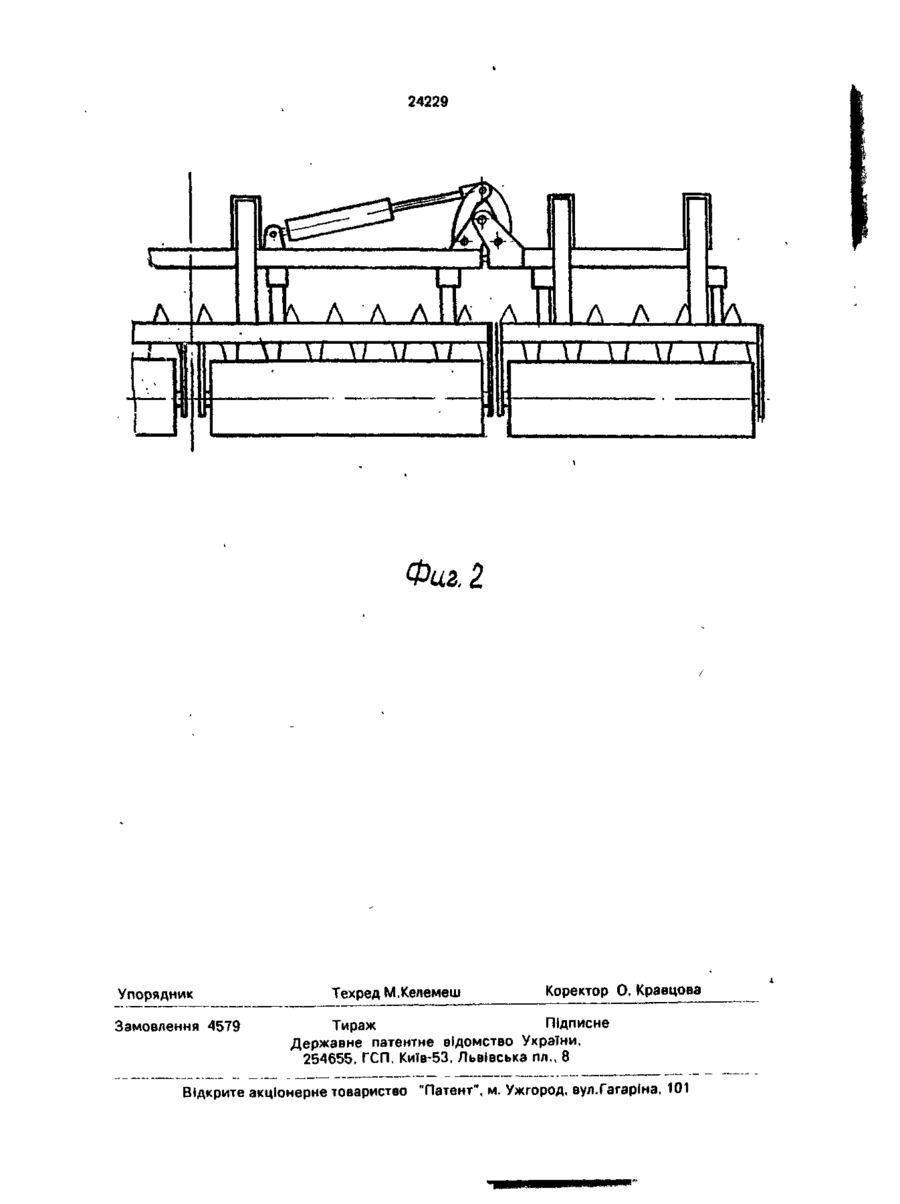

Широкозахватный сельскохозяйственный агрегат, включающий основную и боковые рамы с рабочими органами, а также системы перевода агрегата в транспортное положение, отличающийся тем, что каждая система выполнена в виде двух кронштейнов, жестко закрепленных на боковой и основной рамах и шарнирно соединенных между собой, и двух тяг, одними концами шарнирно закрепленных на соответствующих кронштейнах, а другими - со штоком гидроцилиндра и между собой посредством общей оси, при этом корпус гидроцилиндра шарнирно закреплен на основной раме.
Текст
Широкозахватный сельскохозяйственный агрегат, включающий основную и боковые рамы с рабочими органами, а также системы перевода агрегата в транспортное положение, о т л и ч а ю щ и й с я тем, что каждая система выполнена в виде двух кронштейнов, жестко закрепленных на боковой и основной рамах и шарнирно соединенных между собой, и двух тяг, одними концами шарнирно закрепленных на соответствующих кронштейнах, а другими - со штоком гидроцилиндра и между собой посредством общей оси, при этом корпус гидроцилиндра шарнирно закреплен на основной раме. Изобретение относится к сельскохозяйственному машиностроению, в частности к широкозахватным агрегатам, имеющим складывающиеся рамы. Известна дисковая борона [Авт. св. СССР № 1417808, кл. А 01 В 73/00], содержащая центральную секцию и шарнирно присоединенные к ней для поворота в вертикальной плоскости боковые секции, на которых на вертикальных шарнирах установлены передние и задние дисковые батареи. Каждая балка дисковых батарей имеет опорные ролики для взаимодействия с боковыми секциями, а центральная секция снабжена устройствами для фиксации дисковых батарей. Перевод бороны в транспортное положение производится с помощью гидроцилиндров, разворачиваю щих боковые рамы в вертикальное положение. Недостатками указанного устройства являются неустойчивое транспортное положение бороны, вызывающее колебания соединений в поворотном механизме при транспортировке, а также большие габаритные размеры по высоте. Известно также сельскохозяйственное орудие [Авт.св. СССР № 1727592, кл. А 01 В 73/00], взятое за прототип, которое содержит основную и боковую рамы с кронштейнами и гидроцилиндр с закрепленной на его корпусе верхней опорой, центральный шарнир соединения кронштейнов рам и головки штока гидроцилиндра, шарнирно установленные между кронштейнами и верхней опорой тяги. При этом оси шарниров креп С > ю ю 24229 Г V \? V< \l \/ \/ \1 \l \l \I XI \I X Фиг. 2 Упорядник Замовлення 4579 Техред М.Келемеш Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Автори англійськоюKhaznaferov Mykhailo Vasyliovych, Bakhmut Mykola Stefanovych, Ivanova Liudmyla Oleksandrivna
Автори російськоюХазнаферов Михаил Васильевич, Бахмут Николай Стефанович, Иванова Людмила Александровна
МПК / Мітки
Мітки: сільськогосподарський, агрегат, широкозахватний
Код посилання
