Плоский електронагрівач
Формула / Реферат
Плоский електронагрівач який складається з нагрівних елементів, струмопровідних шин, електроізоляційних і захисних від механічних пошкоджень нагрівного елементу покриттів, який відрізняється тим, що має дві симетричні групи лінійних нагрівних елементів з струмопровідних ниток, розміщених на однаковій відстані, і з'єднаних між собою шинами з струмопровідної тканини в вигляді прямокутних трапецій, менші сторони яких звернені до осі симетрії електронагрівача, а периферійні кінці з боку, де не приєднані живлячі провідники, обжаті металевими пластинами і з'єднані проводом накоротко.
Текст

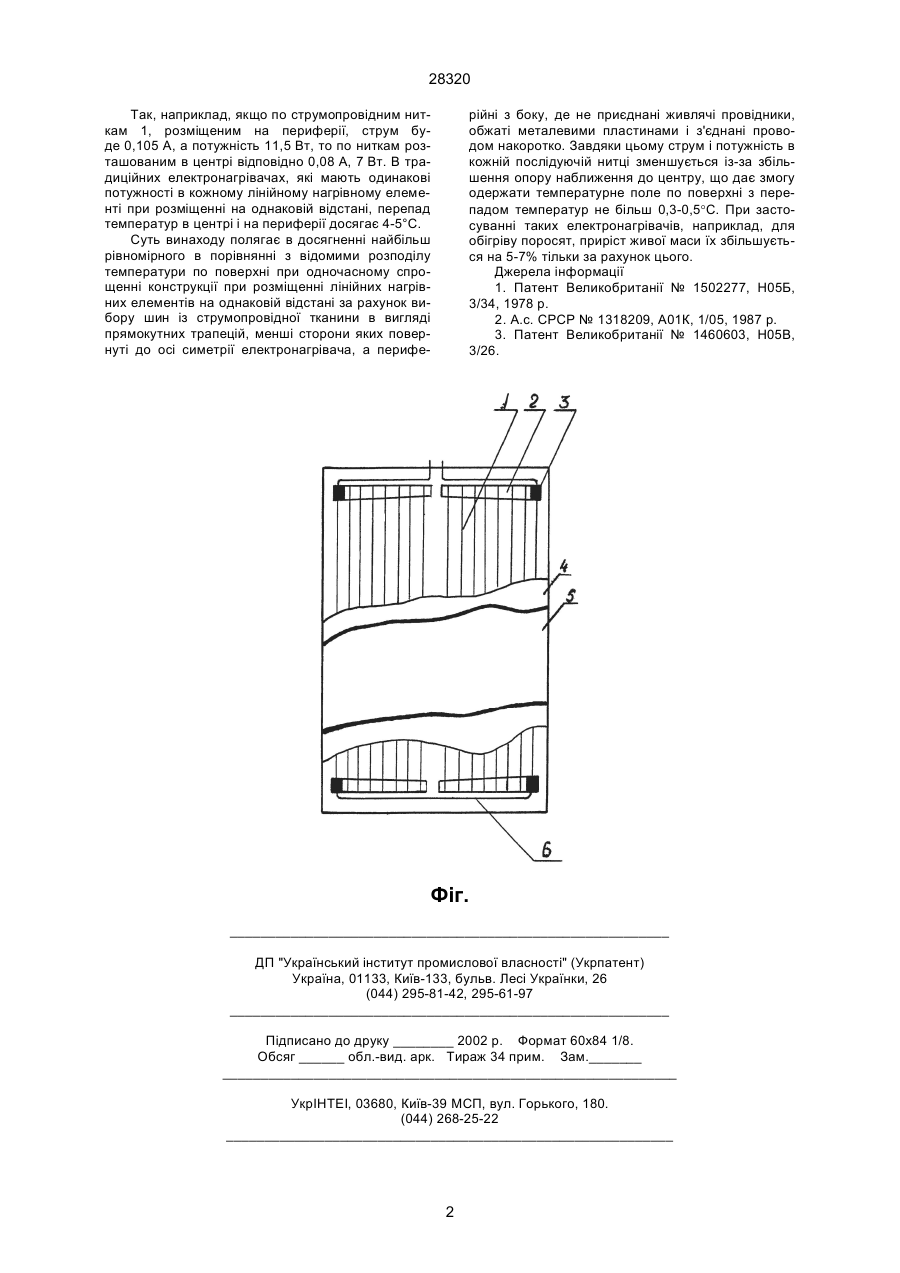

Плоский електронагрівач, який складається з нагрівних елементів, струмопровідних шин, електроізоляційних і захисних від механічних пошко 28320 Так, наприклад, якщо по струмопровідним ниткам 1, розміщеним на периферії, струм буде 0,105 А, а потужність 11,5 Вт, то по ниткам розташованим в центрі відповідно 0,08 А, 7 Вт. В традиційних електронагрівачах, які мають одинакові потужності в кожному лінійному нагрівному елементі при розміщенні на однаковій відстані, перепад температур в центрі і на периферії досягає 4-5°С. Суть винаходу полягає в досягненні найбільш рівномірного в порівнянні з відомими розподілу температури по поверхні при одночасному спрощенні конструкції при розміщенні лінійних нагрівних елементів на однаковій відстані за рахунок вибору шин із струмопровідної тканини в вигляді прямокутних трапецій, менші сторони яких повернуті до осі симетрії електронагрівача, а перифе рійні з боку, де не приєднані живлячі провідники, обжаті металевими пластинами і з'єднані проводом накоротко. Завдяки цьому струм і потужність в кожній послідуючій нитці зменшується із-за збільшення опору наближення до центру, що дає змогу одержати температурне поле по поверхні з перепадом температур не більш 0,3-0,5°С. При застосуванні таких електронагрівачів, наприклад, для обігріву поросят, приріст живої маси їх збільшується на 5-7% тільки за рахунок цього. Джерела інформації 1. Патент Великобританії № 1502277, Н05Б, 3/34, 1978 р. 2. А.с. СРСР № 1318209, А01К, 1/05, 1987 р. 3. Патент Великобританії № 1460603, Н05В, 3/26. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюFlat electical heater
Автори англійськоюMurzin Volodymyr Kostiantynovych
Назва патенту російськоюПлоский электронагреватель
Автори російськоюМурзин Владимир Константинович
МПК / Мітки
МПК: H05B 3/34
Мітки: електронагрівач, плоский
Код посилання
<a href="https://ua.patents.su/2-28320-ploskijj-elektronagrivach.html" target="_blank" rel="follow" title="База патентів України">Плоский електронагрівач</a>
Електронагрівач
Номер патенту: 28319
Опубліковано: 16.10.2000
Автор: Мурзін Володимир Костянтинович
МПК: H05B 3/34
Мітки: електронагрівач
Формула / Реферат:
Електронагрівач, що включає нагрівний елемент, струмопідводи, ізоляційні і захисні від механічних пошкоджень покриття, який відрізняється тим, що нагрівальний елемент із струмопровідної тканини в вигляді устілки для взуття розміщено між ізоляційними і захисними покриттями, одним з яких є металеві штаби з міді і сталі розмещені по черзі.
