Спосіб бланкування пасивних завад
Номер патенту: 28341
Опубліковано: 10.12.2007
Автори: Денека Анатолій Анатолійович, Каспирович Олександр Геннадійович, КОНОНОВИЧ ВІКТОР ЯКОВИЧ, Мейстер Юрій Лазарович, Вінніков Сергій Григорович, МАЙ ІГОР ДМИТРОВИЧ
Формула / Реферат
Спосіб бланкування пасивних завад, який базується на фільтрації частотних пачок луна-сигналів, у кожній з яких луна-сигнали надходять з постійною частотою повторення, яка змінюється від пачки до пачки, розрахунку співвідношення сигналів у доплерівських фільтрах до усередненого сигналу в цих фільтрах у інших частотних пачках, порівнянні розрахованого співвідношення з пороговим значенням та видаленні з подальшої обробки сигналів тих фільтрів, для яких розраховане співвідношення не перевищує порогове значення, який відрізняється тим, що середнє значення сигналу розраховується за максимальними сигналами однойменних (з аналізованим) фільтрів частотних пачок з однаковою частотою повторення, що знаходяться у часі (по напрямку обертання антени) ліворуч та праворуч відносно аналізованого сигналу.
Текст

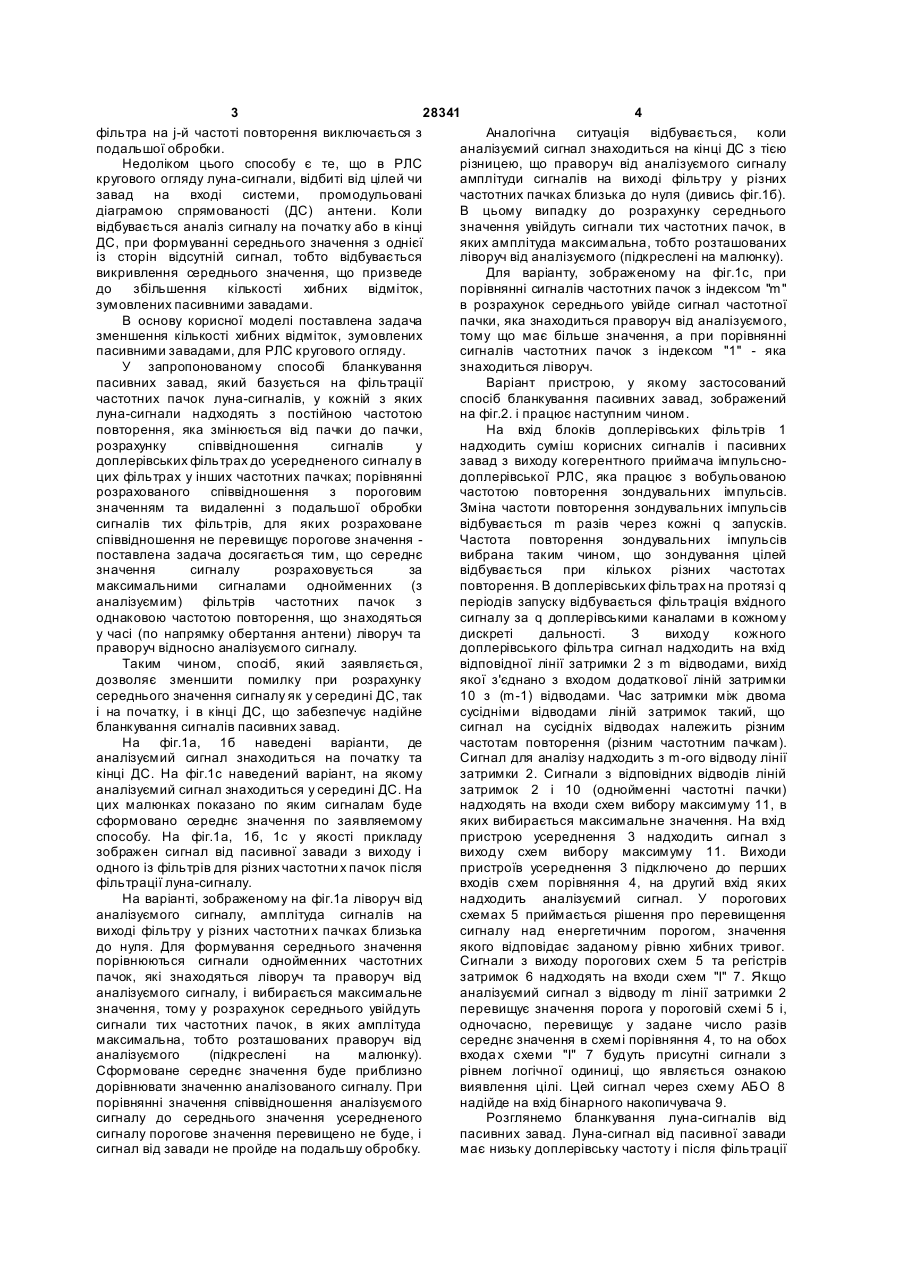

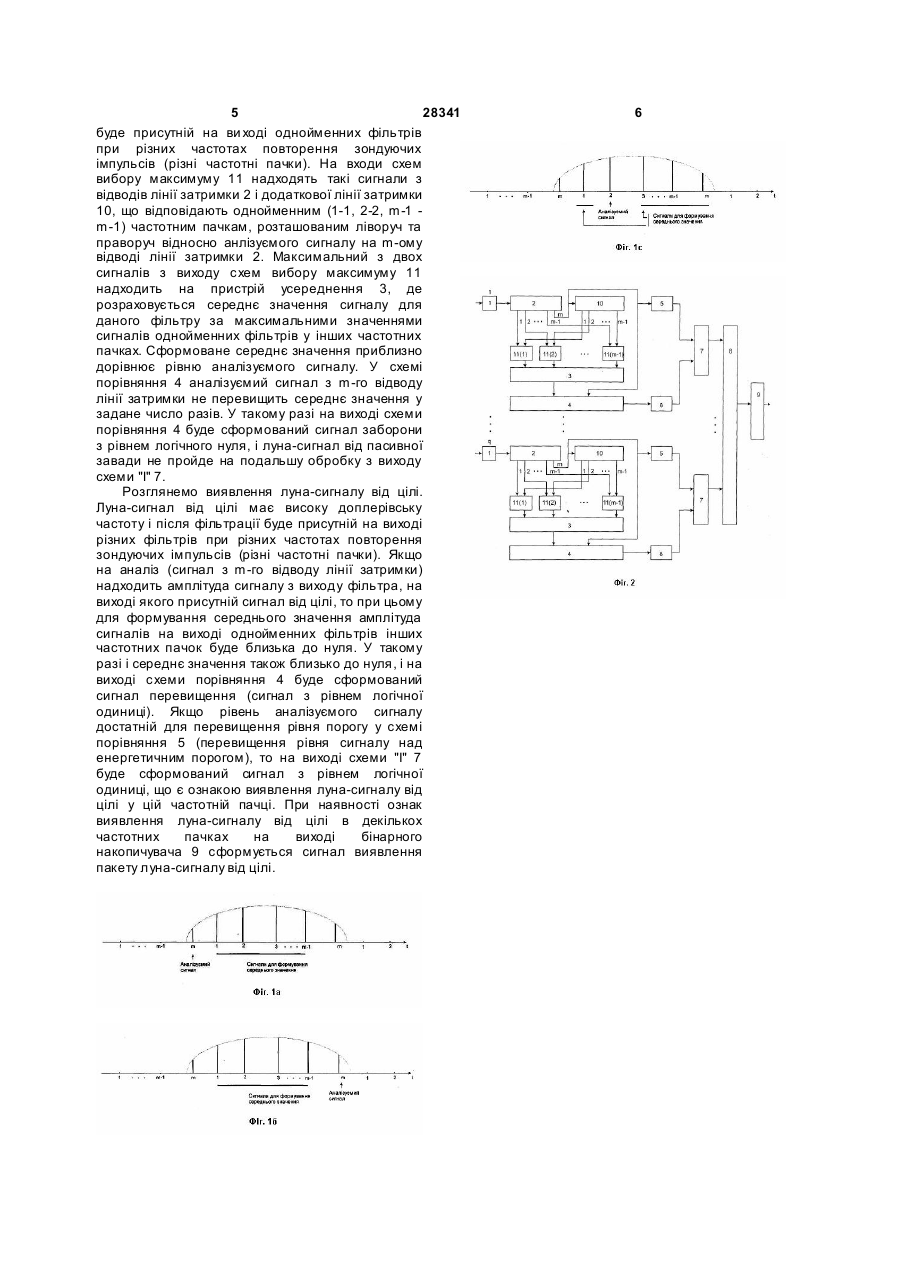

Спосіб бланкування пасивних завад, який базується на фільтрації частотних пачок лунасигналів, у кожній з яких луна-сигнали надходять з постійною частотою повторення, яка змінюється 3 28341 4 фільтра на j-й частоті повторення виключається з Аналогічна ситуація відбувається, коли подальшої обробки. аналізуємий сигнал знаходиться на кінці ДС з тією Недоліком цього способу є те, що в РЛС різницею, що праворуч від аналізуємого сигналу кругового огляду луна-сигнали, відбиті від цілей чи амплітуди сигналів на виході фільтру у різних завад на вході системи, промодульовані частотних пачках близька до нуля (дивись фіг.1б). діаграмою спрямованості (ДС) антени. Коли В цьому випадку до розрахунку середнього відбувається аналіз сигналу на початку або в кінці значення увійдуть сигнали тих частотних пачок, в ДС, при формуванні середнього значення з однієї яких амплітуда максимальна, тобто розташованих із сторін відсутній сигнал, тобто відбувається ліворуч від аналізуємого (підкреслені на малюнку). викривлення середнього значення, що призведе Для варіанту, зображеному на фіг.1с, при до збільшення кількості хибних відміток, порівнянні сигналів частотних пачок з індексом "m" зумовлених пасивними завадами. в розрахунок середнього увійде сигнал частотної В основу корисної моделі поставлена задача пачки, яка знаходиться праворуч від аналізуємого, зменшення кількості хибних відміток, зумовлених тому що має більше значення, а при порівнянні пасивними завадами, для РЛС кругового огляду. сигналів частотних пачок з індексом "1" - яка У запропонованому способі бланкування знаходиться ліворуч. пасивних завад, який базується на фільтрації Варіант пристрою, у якому застосований частотних пачок луна-сигналів, у кожній з яких спосіб бланкування пасивних завад, зображений луна-сигнали надходять з постійною частотою на фіг.2. і працює наступним чином. повторення, яка змінюється від пачки до пачки, На вхід блоків доплерівських фільтрів 1 розрахунку співвідношення сигналів у надходить суміш корисних сигналів і пасивних доплерівських фільтрах до усередненого сигналу в завад з виходу когерентного приймача імпульсноцих фільтрах у інших частотних пачках; порівнянні доплерівської РЛС, яка працює з вобульованою розрахованого співвідношення з пороговим частотою повторення зондувальних імпульсів. значенням та видаленні з подальшої обробки Зміна частоти повторення зондувальних імпульсів сигналів тих фільтрів, для яких розраховане відбувається m разів через кожні q запусків. співвідношення не перевищує порогове значення Частота повторення зондувальних імпульсів поставлена задача досягається тим, що середнє вибрана таким чином, що зондування цілей значення сигналу розраховується за відбувається при кількох різних частотах максимальними сигналами однойменних (з повторення. В доплерівських фільтрах на протязі q аналізуємим) фільтрів частотних пачок з періодів запуску відбувається фільтрація вхідного однаковою частотою повторення, що знаходяться сигналу за q доплерівськими каналами в кожному у часі (по напрямку обертання антени) ліворуч та дискреті дальності. З виходу кожного праворуч відносно аналізуємого сигналу. доплерівського фільтра сигнал надходить на вхід Таким чином, спосіб, який заявляється, відповідної лінії затримки 2 з m відводами, вихід дозволяє зменшити помилку при розрахунку якої з'єднано з входом додаткової ліній затримки середнього значення сигналу як у середині ДС, так 10 з (m-1) відводами. Час затримки між двома і на початку, і в кінці ДС, що забезпечує надійне сусідніми відводами ліній затримок такий, що бланкування сигналів пасивних завад. сигнал на сусідніх відводах належить різним На фіг.1а, 1б наведені варіанти, де частотам повторення (різним частотним пачкам). аналізуємий сигнал знаходиться на початку та Сигнал для аналізу надходить з m-ого відводу лінії кінці ДС. На фіг.1с наведений варіант, на якому затримки 2. Сигнали з відповідних відводів ліній аналізуємий сигнал знаходиться у середині ДС. На затримок 2 і 10 (однойменні частотні пачки) цих малюнках показано по яким сигналам буде надходять на входи схем вибору максимуму 11, в сформовано середнє значення по заявляемому яких вибирається максимальне значення. На вхід способу. На фіг.1а, 1б, 1c y якості прикладу пристрою усереднення 3 надходить сигнал з зображен сигнал від пасивної завади з виходу і виходу схем вибору максимуму 11. Виходи одного із фільтрів для різних частотни х пачок після пристроїв усереднення 3 підключено до перших фільтрації луна-сигналу. входів схем порівняння 4, на другий вхід яких На варіанті, зображеному на фіг.1а ліворуч від надходить аналізуємий сигнал. У порогових аналізуємого сигналу, амплітуда сигналів на схемах 5 приймається рішення про перевищення виході фільтру у різних частотни х пачках близька сигналу над енергетичним порогом, значення до нуля. Для формування середнього значення якого відповідає заданому рівню хибних тривог. порівнюються сигнали однойменних частотних Сигнали з виходу порогових схем 5 та регістрів пачок, які знаходяться ліворуч та праворуч від затримок 6 надходять на входи схем "І" 7. Якщо аналізуємого сигналу, і вибирається максимальне аналізуємий сигнал з відводу m лінії затримки 2 значення, тому у розрахунок середнього увійдуть перевищує значення порога у пороговій схемі 5 і, сигнали тих частотних пачок, в яких амплітуда одночасно, перевищує у задане число разів максимальна, тобто розташованих праворуч від середнє значення в схемі порівняння 4, то на обох аналізуємого (підкреслені на малюнку). входа х схеми "І" 7 будуть присутні сигнали з Сформоване середнє значення буде приблизно рівнем логічної одиниці, що являється ознакою дорівнювати значенню аналізованого сигналу. При виявлення цілі. Цей сигнал через схему АБО 8 порівнянні значення співвідношення аналізуємого надійде на вхід бінарного накопичувача 9. сигналу до середнього значення усередненого Розглянемо бланкування луна-сигналів від сигналу порогове значення перевищено не буде, і пасивних завад. Луна-сигнал від пасивної завади сигнал від завади не пройде на подальшу обробку. має низьку доплерівську частоту і після фільтрації 5 28341 буде присутній на ви ході однойменних фільтрів при різних частотах повторення зондуючих імпульсів (різні частотні пачки). На входи схем вибору максимуму 11 надходять такі сигнали з відводів лінії затримки 2 і додаткової лінії затримки 10, що відповідають однойменним (1-1, 2-2, m-1 m-1) частотним пачкам, розташованим ліворуч та праворуч відносно анлізуємого сигналу на m-ому відводі лінії затримки 2. Максимальний з двох сигналів з виходу схем вибору максимуму 11 надходить на пристрій усереднення 3, де розраховується середнє значення сигналу для даного фільтру за максимальними значеннями сигналів однойменних фільтрів у інших частотних пачках. Сформоване середнє значення приблизно дорівнює рівню аналізуємого сигналу. У схемі порівняння 4 аналізуємий сигнал з m-го відводу лінії затримки не перевищить середнє значення у задане число разів. У такому разі на виході схеми порівняння 4 буде сформований сигнал заборони з рівнем логічного нуля, і луна-сигнал від пасивної завади не пройде на подальшу обробку з виходу схеми "І" 7. Розглянемо виявлення луна-сигналу від цілі. Луна-сигнал від цілі має високу доплерівську частоту і після фільтрації буде присутній на виході різних фільтрів при різних частотах повторення зондуючих імпульсів (різні частотні пачки). Якщо на аналіз (сигнал з m-го відводу лінії затримки) надходить амплітуда сигналу з виходу фільтра, на виході якого присутній сигнал від цілі, то при цьому для формування середнього значення амплітуда сигналів на виході однойменних фільтрів інших частотних пачок буде близька до нуля. У такому разі і середнє значення також близько до нуля, і на виході схеми порівняння 4 буде сформований сигнал перевищення (сигнал з рівнем логічної одиниці). Якщо рівень аналізуємого сигналу достатній для перевищення рівня порогу у схемі порівняння 5 (перевищення рівня сигналу над енергетичним порогом), то на виході схеми "І" 7 буде сформований сигнал з рівнем логічної одиниці, що є ознакою виявлення луна-сигналу від цілі у цій частотній пачці. При наявності ознак виявлення луна-сигналу від цілі в декількох частотних пачках на виході бінарного накопичувача 9 сформується сигнал виявлення пакету луна-сигналу від цілі. 6
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for suppressing passive radio interferences
Автори англійськоюVinnykov Serhii Hryhorovych, Deneka Anatolii Anatoliiovych, Kaspyrovych Oleksandr Hennadiiovych, Kononovych Viktor Yakovych, Mai Ihor Dmytrovych, Meister Yurii Lazarovych
Назва патенту російськоюСпособ подавления пассивных радиопомех
Автори російськоюВинников Сергей Григорьевич, Денека Анатолий Анатольевич, Каспирович Александр Геннадиевич, Кононович Виктор Яковлевич, Май Игорь Дмитриевич, Мейстер Юрий Лазаревич
МПК / Мітки
МПК: G01S 7/36, H04B 15/00
Мітки: спосіб, бланкування, пасивних, завад
