Пристрій для очищення бурового розчину

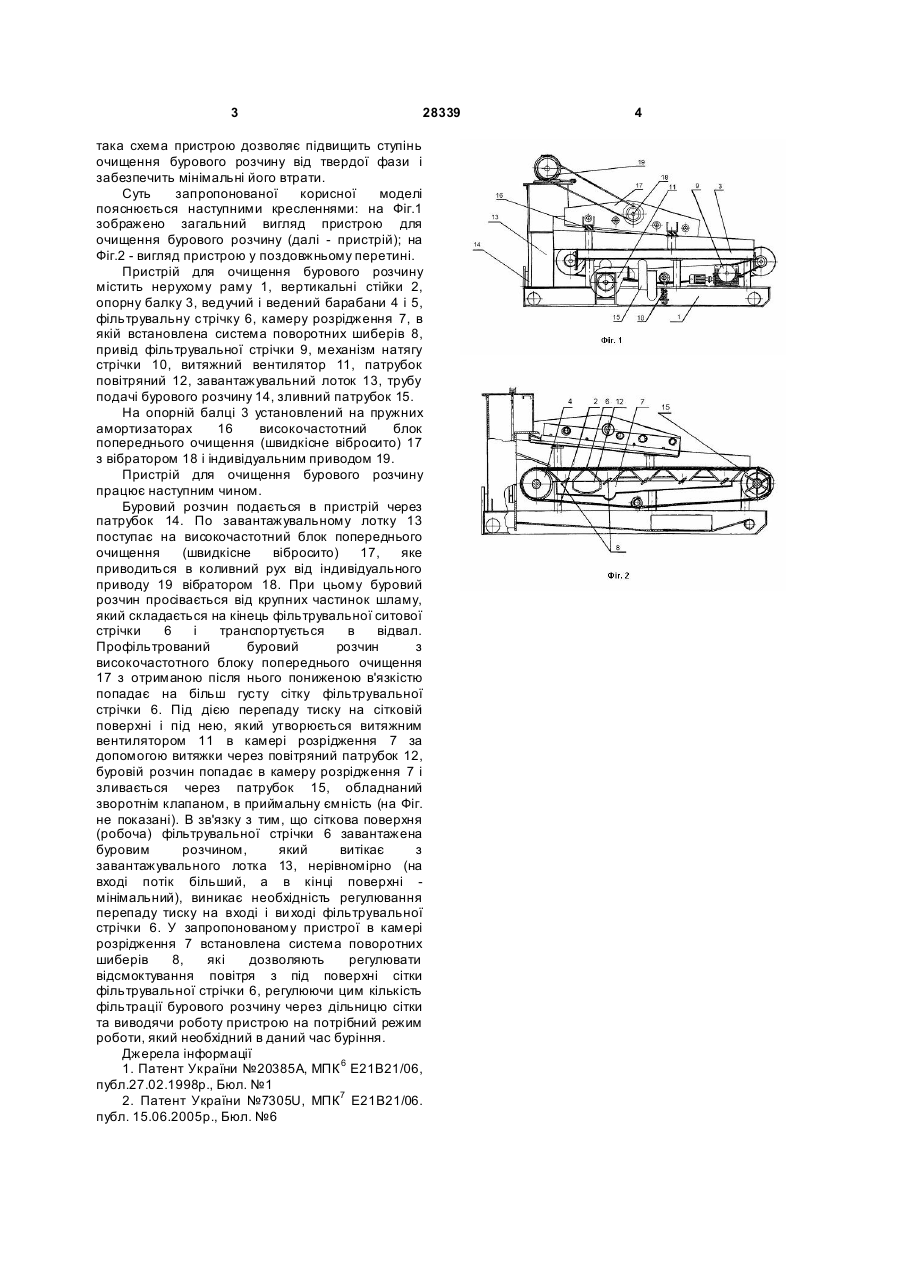

Пристрій для очищення бурового розчину, що містить раму, завантажувальний лоток, встановлену під фільтрувальною стрічкою між ведучим і веденим барабанами камеру розрідження, пружні амортизатори, вібратор з індивідуальним приводом, який відрізняється тим, що додатково обладнаний високочастотним блоком попереднього очищення бурового розчину, а в камері розрідження встановлена система поворотних шиберів. (19) (21) u200706944 (22) 20.06.2007 (24) 10.12.2007 (72) ЯВОРСЬКИЙ МИХАЙЛО МИКОЛАЙОВИЧ, U A, БАКУЛІН ЄВГЕН МИКОЛАЙОВИЧ, UA, МАЛЯРЧУК БОГДАН МИ ХАЙЛОВИЧ, UA, ЯРЕМІЙЧУК ЯРОСЛАВ СТЕФАНОВИЧ, UA, ОГОРОДНІКОВ ПЕТРО ІВАНОВИЧ, U A, СВІТЛИЦЬКИЙ ВІКТОР МИ ХАЙЛОВИЧ, UA, МАЦАЛАК МИХАЙЛО МИКОЛАЙОВИЧ, U A (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ 3 28339 така схема пристрою дозволяє підвищить ступінь очищення бурового розчину від твердої фази і забезпечить мінімальні його втрати. Суть запропонованої корисної моделі пояснюється наступними кресленнями: на Фіг.1 зображено загальний вигляд пристрою для очищення бурового розчину (далі - пристрій); на Фіг.2 - вигляд пристрою у поздовжньому перетині. Пристрій для очищення бурового розчину містить нерухому раму 1, вертикальні стійки 2, опорну балку 3, ведучий і ведений барабани 4 і 5, фільтрувальну стрічку 6, камеру розрідження 7, в якій встановлена система поворотних шиберів 8, привід фільтрувальної стрічки 9, механізм натягу стрічки 10, витяжний вентилятор 11, патрубок повітряний 12, завантажувальний лоток 13, трубу подачі бурового розчину 14, зливний патрубок 15. На опорній балці 3 установлений на пружних амортизаторах 16 високочастотний блок попереднього очищення (швидкісне вібросито) 17 з вібратором 18 і індивідуальним приводом 19. Пристрій для очищення бурового розчину працює наступним чином. Буровий розчин подається в пристрій через патрубок 14. По завантажувальному лотку 13 поступає на високочастотний блок попереднього очищення (швидкісне вібросито) 17, яке приводиться в коливний рух від індивідуального приводу 19 вібратором 18. При цьому буровий розчин просівається від крупних частинок шламу, який складається на кінець фільтрувальної ситової стрічки 6 і транспортується в відвал. Профільтрований буровий розчин з високочастотного блоку попереднього очищення 17 з отриманою після нього пониженою в'язкістю попадає на більш густу сітку фільтрувальної стрічки 6. Під дією перепаду тиску на сітковій поверхні і під нею, який утворюється витяжним вентилятором 11 в камері розрідження 7 за допомогою витяжки через повітряний патрубок 12, буровій розчин попадає в камеру розрідження 7 і зливається через патрубок 15, обладнаний зворотнім клапаном, в приймальну ємність (на Фіг. не показані). В зв'язку з тим, що сіткова поверхня (робоча) фільтрувальної стрічки 6 завантажена буровим розчином, який витікає з завантажувального лотка 13, нерівномірно (на вході потік більший, а в кінці поверхні мінімальний), виникає необхідність регулювання перепаду тиску на вході і ви ході фільтрувальної стрічки 6. У запропонованому пристрої в камері розрідження 7 встановлена система поворотних шиберів 8, які дозволяють регулювати відсмоктування повітря з під поверхні сітки фільтрувальної стрічки 6, регулюючи цим кількість фільтрації бурового розчину через дільницю сітки та виводячи роботу пристрою на потрібний режим роботи, який необхідний в даний час буріння. Джерела інформації 1. Патент України №20385А, МПК 6 Е21В21/06, публ.27.02.1998р., Бюл. №1 2. Патент України №7305U, МПК7 Е21В21/06. публ. 15.06.2005р., Бюл. №6 4
