Безшумний храповий механізм
Формула / Реферат
Безшумний храповий механізм, який містить корпус, на якому жорстко, з можливістю кругового обертання, встановлено на валу храпове колесо з зубами, які є у взаємодії з собачкою, яка жорстко закріплена до корпуса з можливістю провертання, осі обертання собачки і храпового колеса встановлені на вертикальній осі, який відрізняється тим, що в зонах підйому кожного з зубів храпового колеса виконані втоплені відкриті зверху круглі пази Т-подібної форми в зоні підйому зуба, рівні або більші половини довжини цих підйомів зубів, в які встановлені з натягом еластичні Т-подібні круглі елементи, які є у взаємодії з нижньою частиною собачки при відносному їх переміщенні, причому довжина нижньої основи еластичних Т-подібних круглих елементів рівна ширині зубів, а верхня частина Т-подібного круглого елементу розміщена посередині зуба і є меншою половини його підйому, причому ширина відкритих Т-подібних пазів є меншою діаметра еластичних круглих елементів, крім цього собачка підтиснута до зубів храпового колеса пружиною з можливістю її підйому на хід, більший висоти зуба.
Текст

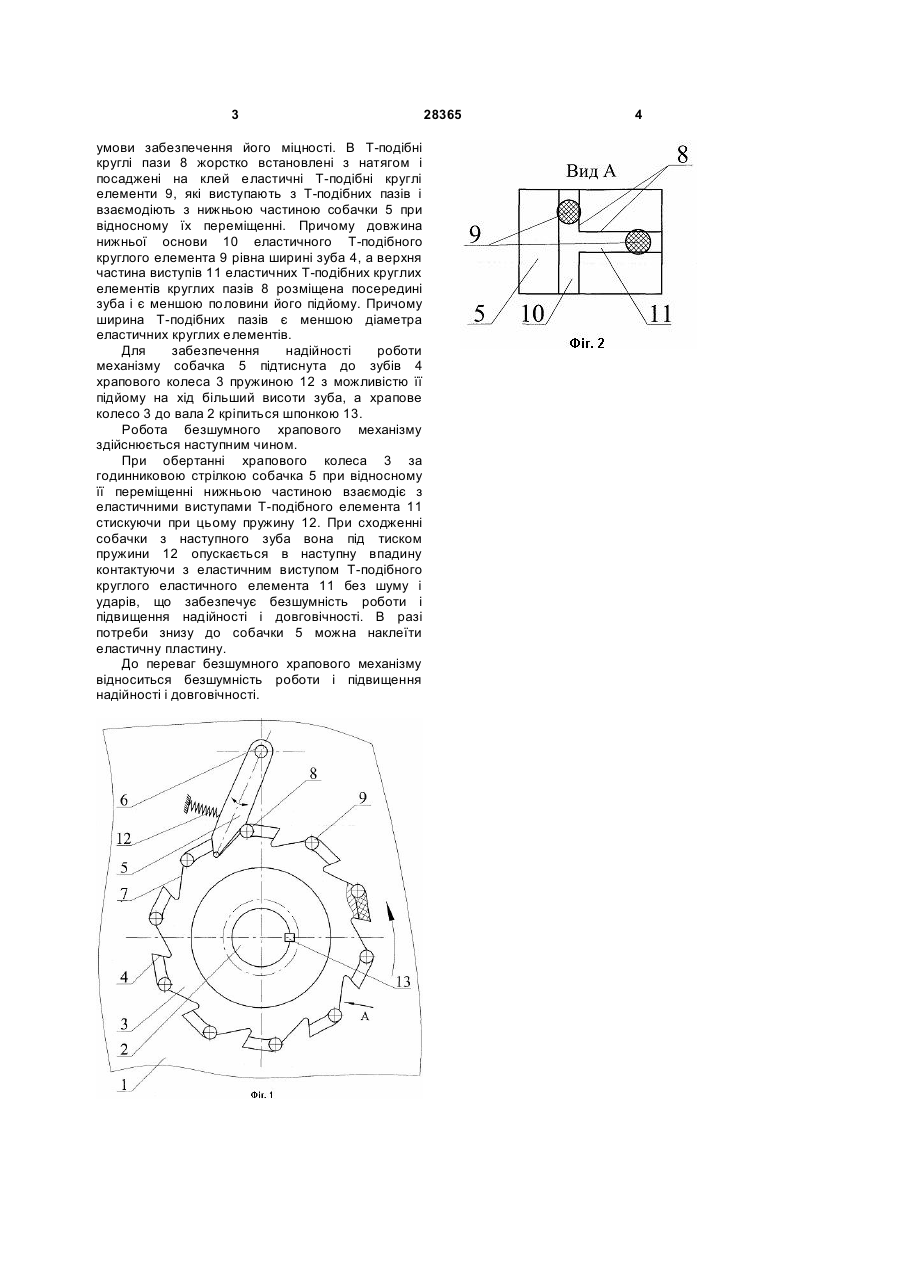

Безшумний храповий механізм, який містить корпус, на якому жорстко, з можливістю кругового обертання, встановлено на валу храпове колесо з зубами, які є у взаємодії з собачкою, яка жорстко закріплена до корпуса з можливістю провертання, осі обертання собачки і храпового колеса встановлені на вертикальній осі, який відрізняється тим, що в зонах підйому кожного з 3 умови забезпечення його міцності. В Т-подібні круглі пази 8 жорстко встановлені з натягом і посаджені на клей еластичні Т-подібні круглі елементи 9, які виступають з Т-подібних пазів і взаємодіють з нижньою частиною собачки 5 при відносному їх переміщенні. Причому довжина нижньої основи 10 еластичного Т-подібного круглого елемента 9 рівна ширині зуба 4, а верхня частина виступів 11 еластичних Т-подібних круглих елементів круглих пазів 8 розміщена посередині зуба і є меншою половини його підйому. Причому ширина Т-подібних пазів є меншою діаметра еластичних круглих елементів. Для забезпечення надійності роботи механізму собачка 5 підтиснута до зубів 4 храпового колеса 3 пружиною 12 з можливістю її підйому на хід більший висоти зуба, а храпове колесо 3 до вала 2 кріпиться шпонкою 13. Робота безшумного храпового механізму здійснюється наступним чином. При обертанні храпового колеса 3 за годинниковою стрілкою собачка 5 при відносному її переміщенні нижньою частиною взаємодіє з еластичними виступами Т-подібного елемента 11 стискуючи при цьому пружину 12. При сходженні собачки з наступного зуба вона під тиском пружини 12 опускається в наступну впадину контактуючи з еластичним виступом Т-подібного круглого еластичного елемента 11 без шуму і ударів, що забезпечує безшумність роботи і підвищення надійності і довговічності. В разі потреби знизу до собачки 5 можна наклеїти еластичну пластину. До переваг безшумного храпового механізму відноситься безшумність роботи і підвищення надійності і довговічності. 28365 4
ДивитисяДодаткова інформація
Назва патенту англійськоюNoiseless ratchet drive mechanism
Автори англійськоюKolesnyk Oleh Anatoliiovych
Назва патенту російськоюБесшумный храповой механизм
Автори російськоюКолесник Олег Анатольевич
МПК / Мітки
МПК: B66D 3/00
Мітки: безшумний, храповий, механізм
