Зубчаста передача
Номер патенту: 28414
Опубліковано: 10.12.2007
Автори: Ревякіна Ольга Олександрівна, Шишов Валентин Павлович, Панкратов Денис Олексійович, Муховатий Олександр Анатолійович, Ткач Павло Миколайович
Формула / Реферат
Зубчаста передача, що містить кінематично самостійні взаємосполучені евольвентні та точково сполучені позаполюсні неевольвентні ділянки профілів зубів зачеплених коліс, яка відрізняється тим, що точково сполучені ділянки профілів зубів обох коліс виконано опуклими або обкреслено прямими лініями точково сполучені ділянки профілів зубів одного з коліс.
Текст

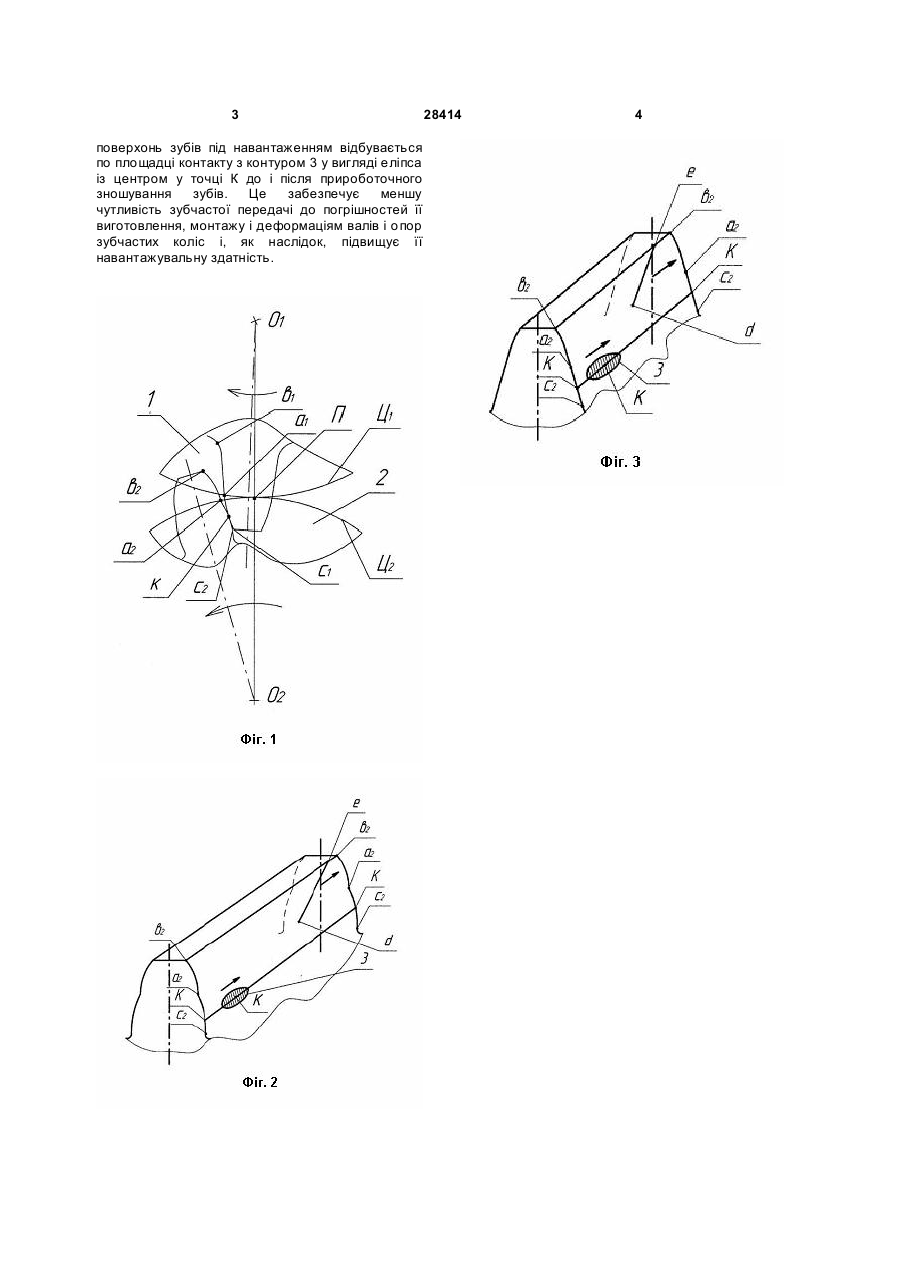

Зубчаста передача, що містить кінематично самостійні взаємосполучені евольвентні та точково сполучені позаполюсні неевольвентні ділянки профілів зубів зачеплених коліс, яка відрізняється тим, що точково сполучені ділянки профілів зубів обох коліс виконано опуклими або обкреслено прямими лініями точково сполучені ділянки профілів зубів одного з коліс. (19) (21) u200708192 (22) 18.07.2007 (24) 10.12.2007 (72) ШИШОВ ВАЛЕНТИН ПАВЛОВИЧ, UA, ТКАЧ ПАВЛО МИКОЛАЙОВИЧ, UA, РЕВЯКІНА ОЛЬГА ОЛЕКСАНДРІВНА, UA, МУХОВАТИЙ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, UA, ПАНКРАТОВ ДЕНИС ОЛЕКСІЙОВИЧ, UA (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ, UA 3 поверхонь зубів під навантаженням відбувається по площадці контакту з контуром 3 у вигляді еліпса із центром у точці К до і після прироботочного зношування зубів. Це забезпечує меншу чутливість зубчастої передачі до погрішностей її виготовлення, монтажу і деформаціям валів і опор зубчастих коліс і, як наслідок, підвищує її навантажувальну здатність. 28414 4
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed gearing
Автори англійськоюShyshov Valentyn Pavlovych, Tkach Pavlo Mykolaiovych, Reviakina Olha Oleksandrivna, Mukhovatyi Oleksandr Anatoliiovych, Pankratov Denys Oleksiiovych
Назва патенту російськоюЗубчатая передача
Автори російськоюШишов Валентин Павлович, Ткач Павел Николаевич, Ревякина Ольга Александровна, Муховатый Александр Анатолиевич, Панкратов Денис Алексеевич
МПК / Мітки
МПК: F16H 1/16
