Зубчаста передача
Номер патенту: 7387
Опубліковано: 15.06.2005
Автори: Попов Олексій Павлович, Медведовський Олександр Михайлович
Формула / Реферат
Зубчаста передача, що містить ведуче і ведене зубчасті колеса з розташованими на них евольвентними зубами, зрізаними під кутом по висоті на торцевих ділянках, що знаходяться між собою в зачепленні, яка відрізняється тим, що зуби коліс по довжині розділені на три частини кільцевими канавками, що розташовані симетрично відносно одна одної, причому ширина α=3 мм кільцевих канавок зубів ведучого колеса на 2...3 мм менша від ширини c канавок зубів веденого колеса, крім того, кільцеві канавки відстоять від торців зубів на відстані
, що визначається при ν1=ν2=0,3 з виразу
,
де ν1, ν2 - коефіцієнти Пуассона, αm - параметричний коефіцієнт, що дорівнює
,
де
- приведений радіус кривизни зубів у полюсі зачеплення;
- радіуси кривизни евольвентних профілів зубів ведучого і веденого коліс у полюсі зачеплення; знак "+" приймається при зовнішньому, а знак "-" - при внутрішньому зачепленні зубів;
- модуль зачеплення;
- числа зубів ведучого і веденого коліс;
- кут зачеплення;
- нормальна сила, що діє на сполучену пару зубів;
- приведений модуль пружності;
- модулі пружності матеріалів зубчастих коліс;
- кут перекосу зубів відносно один одного, що змінюється в межах 0≤ψ≤0,001 рад.
Текст

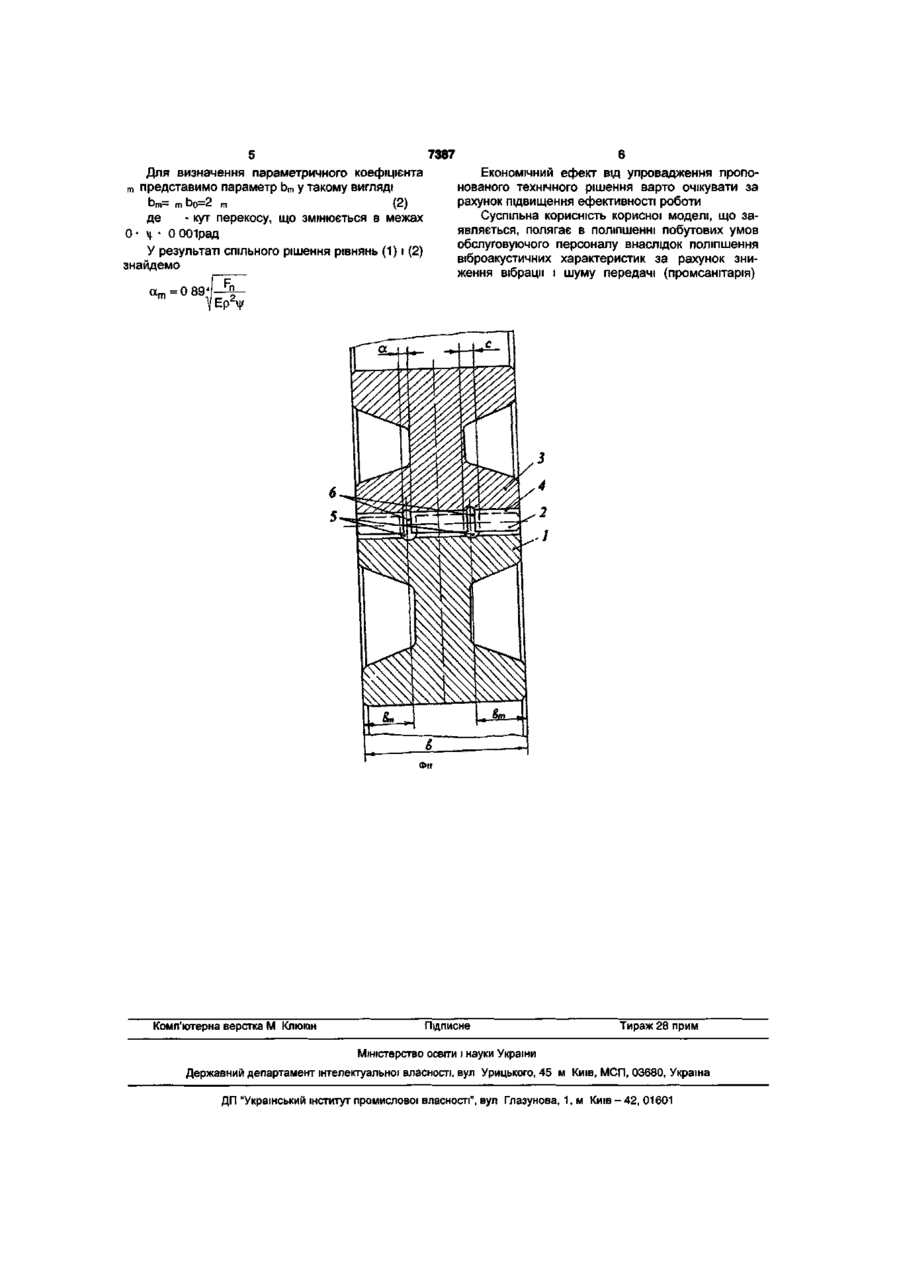

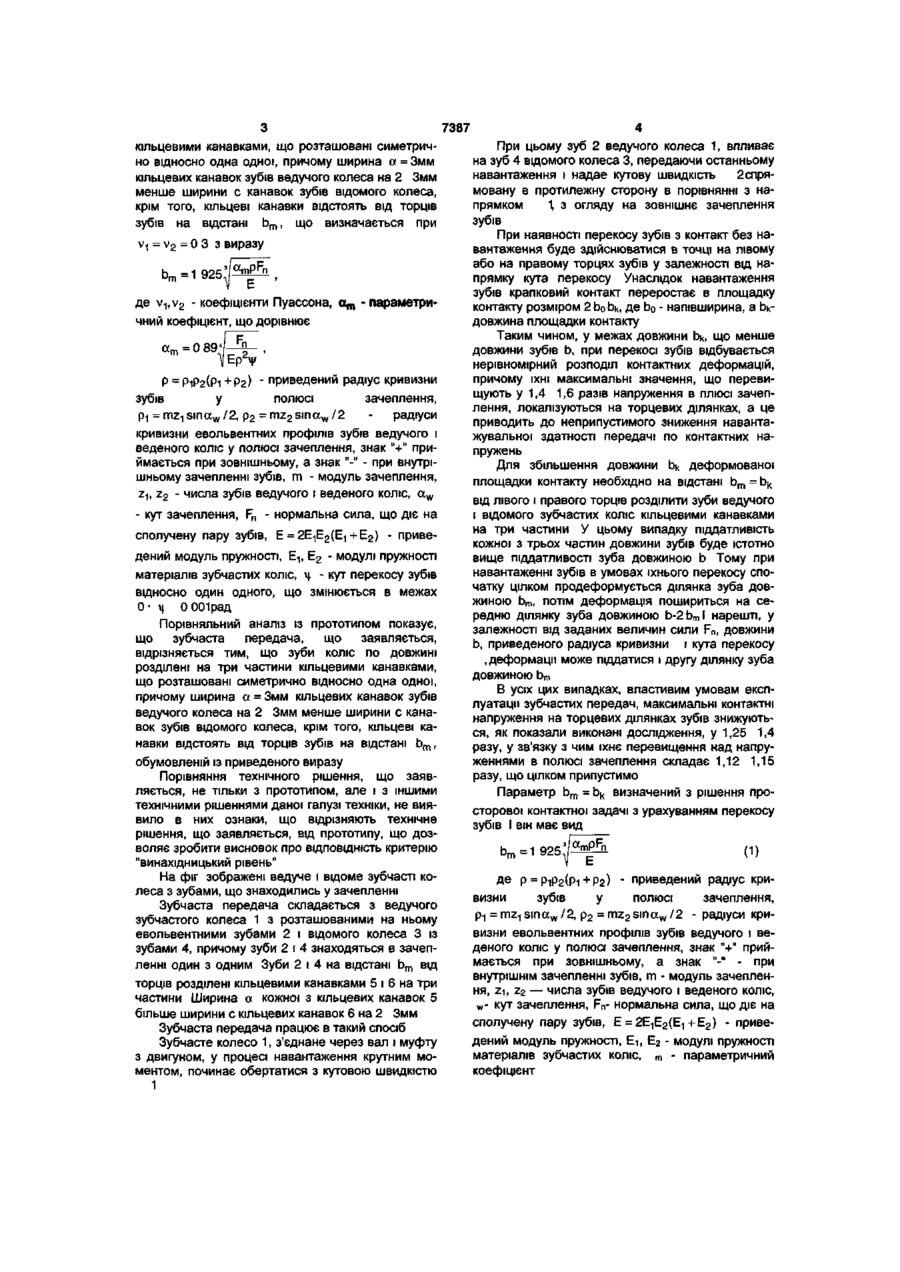

Зубчаста передача, що містить ведуче і ведене зубчасті колеса з розташованими на них евольвентними зубами, зрізаними під кутом по висоті на торцевих ділянках, що знаходяться між собою в зачепленні, яка відрізняється тим, що зуби коліс по довжині розділені на три частини кільцевими канавками, що розташовані симетрично відносно одна одної, причому ширина а=3 мм кільцевих канавок зубів ведучого колеса на 2...З мм менша від ширини с канавок зубів веденого колеса, крім того, кільцеві канавки відстоять від торців зубів на відстані b m , що визначається при vi=V2=0,3 з виразу де vi, V2 - коефіцієнти Пуассона, a m - параметричний коефіцієнт, що дорівнює am=0,89 де р = РіР2(Рі+Рг) - приведений радіус кривизни зубів у полюсі зачеплення; р-і = mz-jsina^, p 2 = mz 2 sina w /2 - радіуси кривизни евольвентних профілів зубів ведучого і веденого коліс у полюсі зачеплення; знак "+" приймається при зовнішньому, а знак "-" - при внутрішньому зачепленні зубів; m - модуль зачеплення; zbz2 числа зубів ведучого і веденого коліс; a w - кут зачеплення; Fn - нормальна сила, що діє на сполучену пару зубів; Е = 2Е 1 Е 2 (Е 1 + Е 2 ) - приведений модуль пружності; E-j, E 2 - модулі пружності матеріалів зубчастих коліс; ф - кут перекосу зубів відносно один одного, що змінюється в межах 0
ДивитисяДодаткова інформація
Назва патенту англійськоюTooth gear
Автори англійськоюPopov Oleksii Pavlovych, Medvedovskyi Oleksandr Mykhailovych
Назва патенту російськоюЗубчатая передача
Автори російськоюПопов Алексей Павлович, Медведовский Александр Михайлович
МПК / Мітки
МПК: F16H 1/00
