Просіювач

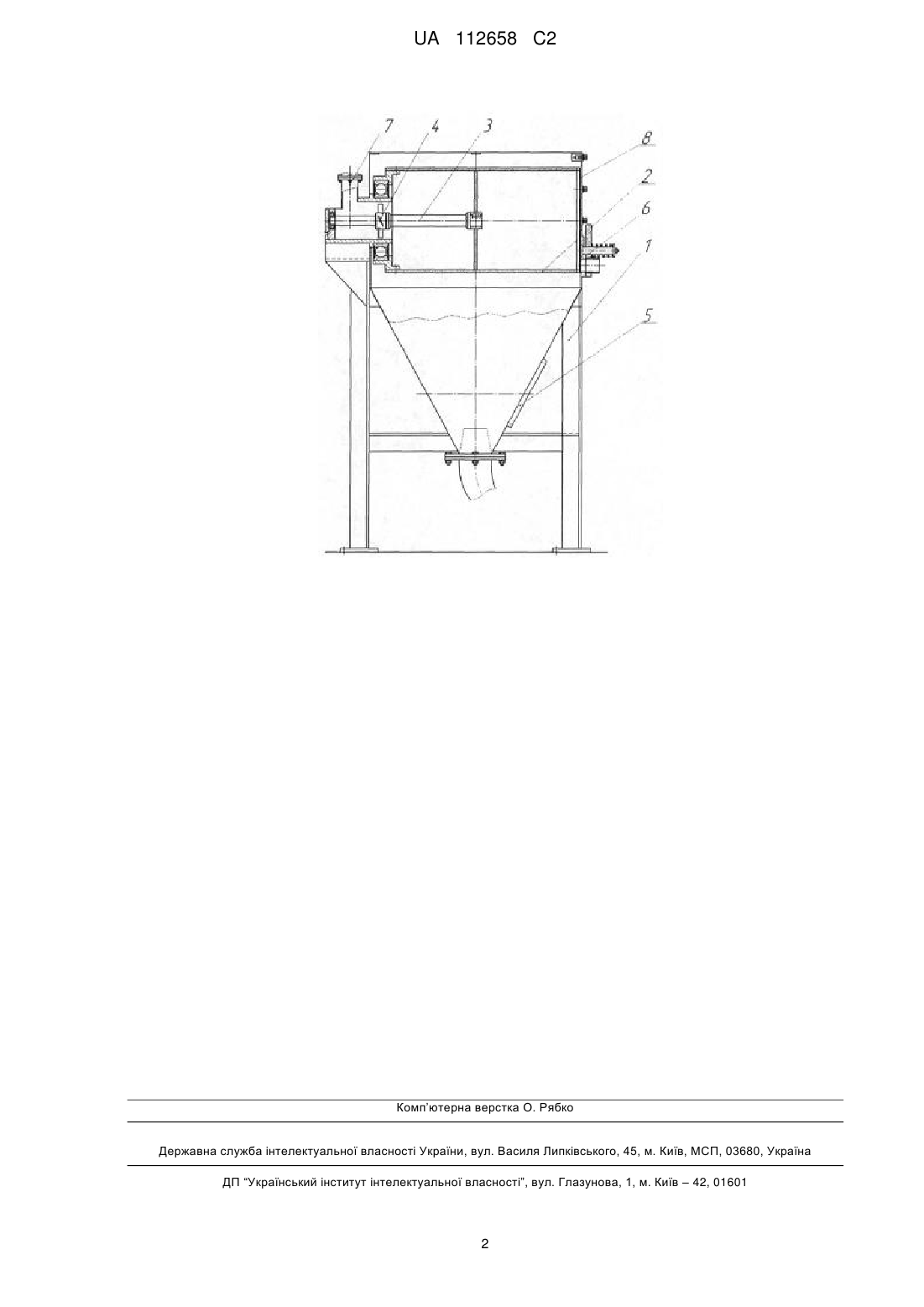

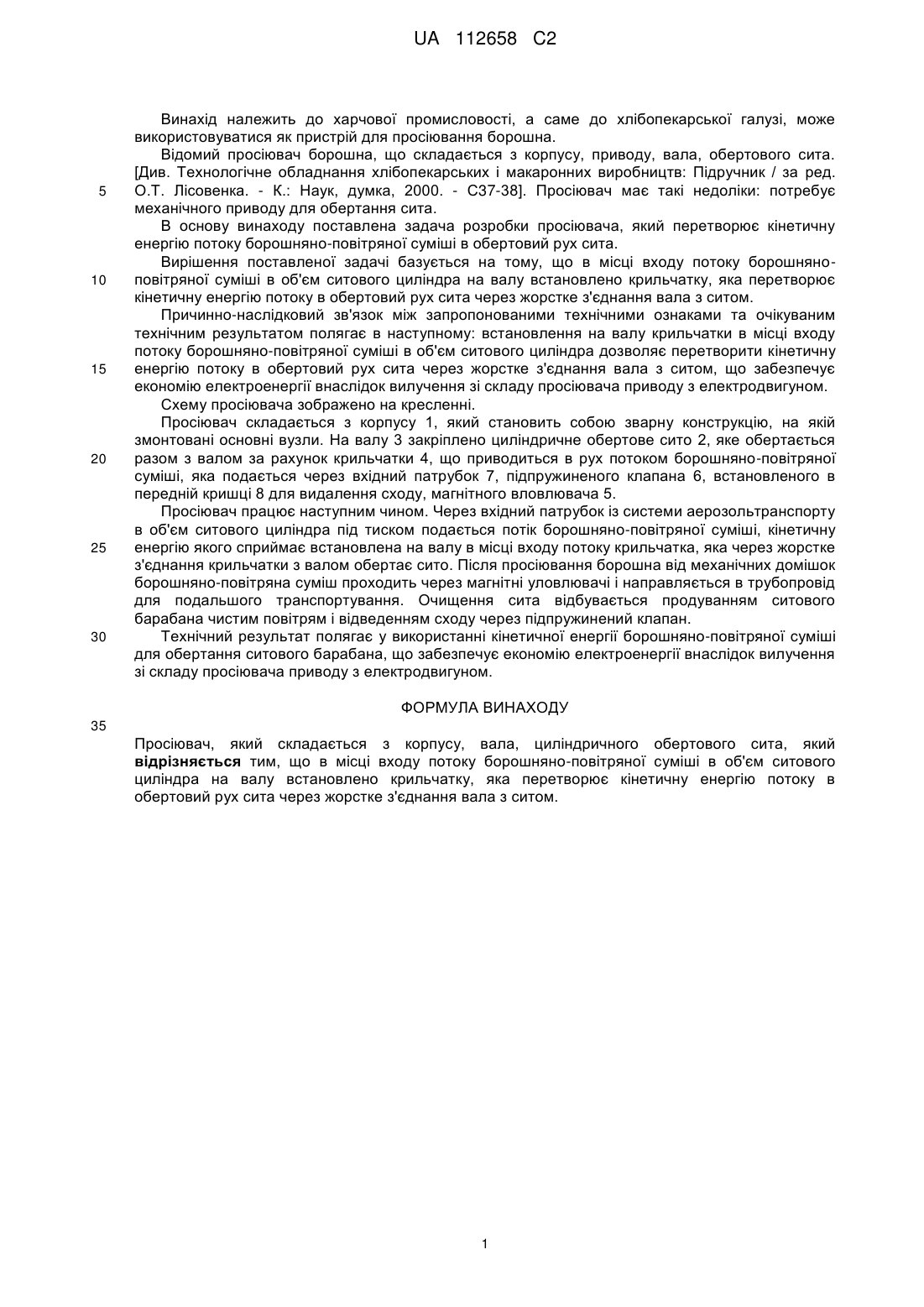

Реферат: Винахід належить до харчової промисловості, а саме до хлібопекарської галузі, може використовуватися як пристрій для просіювання борошна. Просіювач складається з корпусу, вала, циліндричного обертового сита. Привід циліндричного сита здійснюється через встановлену в місці входу потоку борошняно-повітряної суміші в об'єм ситового циліндра на валу крильчатку, яка перетворює кінетичну енергію потоку в обертовий рух сита через жорстке з'єднання вала з ситом. Технічний результат полягає у використанні кінетичної енергії борошняно-повітряної суміші для обертання ситового барабана, що забезпечує економію електроенергії внаслідок вилучення зі складу просіювача приводу з електродвигуном. UA 112658 C2 (12) UA 112658 C2 UA 112658 C2 5 10 15 20 25 30 Винахід належить до харчової промисловості, а саме до хлібопекарської галузі, може використовуватися як пристрій для просіювання борошна. Відомий просіювач борошна, що складається з корпусу, приводу, вала, обертового сита. [Див. Технологічне обладнання хлібопекарських і макаронних виробництв: Підручник / за ред. О.Т. Лісовенка. - К.: Наук, думка, 2000. - С37-38]. Просіювач має такі недоліки: потребує механічного приводу для обертання сита. В основу винаходу поставлена задача розробки просіювача, який перетворює кінетичну енергію потоку борошняно-повітряної суміші в обертовий рух сита. Вирішення поставленої задачі базується на тому, що в місці входу потоку борошняноповітряної суміші в об'єм ситового циліндра на валу встановлено крильчатку, яка перетворює кінетичну енергію потоку в обертовий рух сита через жорстке з'єднання вала з ситом. Причинно-наслідковий зв'язок між запропонованими технічними ознаками та очікуваним технічним результатом полягає в наступному: встановлення на валу крильчатки в місці входу потоку борошняно-повітряної суміші в об'єм ситового циліндра дозволяє перетворити кінетичну енергію потоку в обертовий рух сита через жорстке з'єднання вала з ситом, що забезпечує економію електроенергії внаслідок вилучення зі складу просіювача приводу з електродвигуном. Схему просіювача зображено на кресленні. Просіювач складається з корпусу 1, який становить собою зварну конструкцію, на якій змонтовані основні вузли. На валу 3 закріплено циліндричне обертове сито 2, яке обертається разом з валом за рахунок крильчатки 4, що приводиться в рух потоком борошняно-повітряної суміші, яка подається через вхідний патрубок 7, підпружиненого клапана 6, встановленого в передній кришці 8 для видалення сходу, магнітного вловлювача 5. Просіювач працює наступним чином. Через вхідний патрубок із системи аерозольтранспорту в об'єм ситового циліндра під тиском подається потік борошняно-повітряної суміші, кінетичну енергію якого сприймає встановлена на валу в місці входу потоку крильчатка, яка через жорстке з'єднання крильчатки з валом обертає сито. Після просіювання борошна від механічних домішок борошняно-повітряна суміш проходить через магнітні уловлювачі і направляється в трубопровід для подальшого транспортування. Очищення сита відбувається продуванням ситового барабана чистим повітрям і відведенням сходу через підпружинений клапан. Технічний результат полягає у використанні кінетичної енергії борошняно-повітряної суміші для обертання ситового барабана, що забезпечує економію електроенергії внаслідок вилучення зі складу просіювача приводу з електродвигуном. ФОРМУЛА ВИНАХОДУ 35 Просіювач, який складається з корпусу, вала, циліндричного обертового сита, який відрізняється тим, що в місці входу потоку борошняно-повітряної суміші в об'єм ситового циліндра на валу встановлено крильчатку, яка перетворює кінетичну енергію потоку в обертовий рух сита через жорстке з'єднання вала з ситом. 1 UA 112658 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
