Пристрій інформаційний для захисту опорних валків кліті прокатного стана

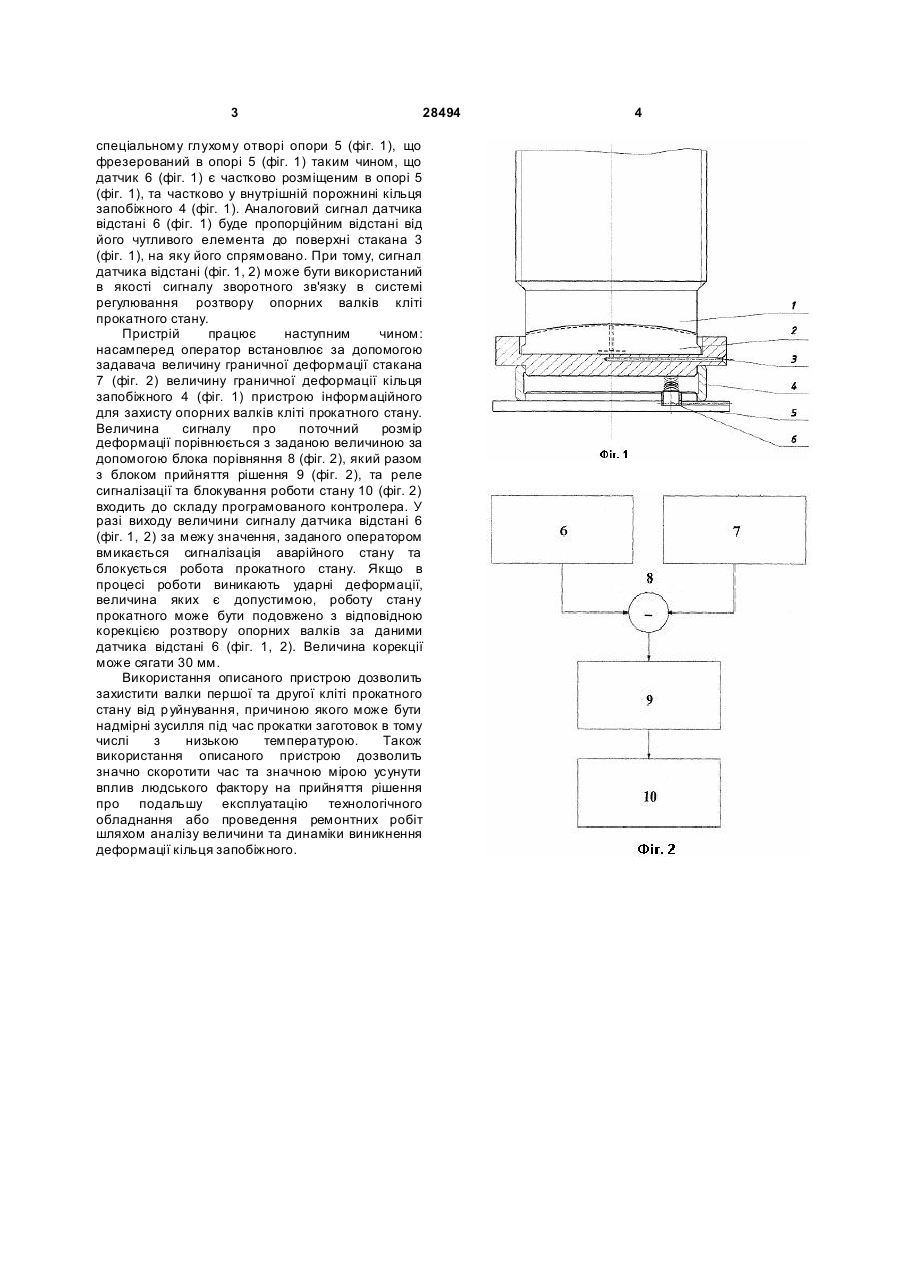

Пристрій інформаційний для захисту опорних валків кліті прокатного стана, що містить гвинт натискний, підп'ятник, стакан, кільце запобіжне, опору, який відрізняється тим, що всередині кільця запобіжного, в його нижній третині у глухому отворі, що фрезерований в опорі, встановлено датчик відстані для вимірювання поточної висоти кільця запобіжного. (19) (21) u200709164 (22) 10.08.2007 (24) 10.12.2007 (72) КЛИМАНЧУК ВЛАДИСЛАВ ВЛАДИСЛАВОВИЧ, UA, ІВАШИН А ВОЛОДИ МИР ВОЛОДИМИРОВИЧ, UA, КИРИЛЬЧЕНКО ПЕТРО МИКОЛАЙОВИЧ, UA, БЄЛЯЄВ ОЛЕКСІЙ МИКОЛАЙОВИЧ, U A, ТЕСЛЯ МИХАЙЛО ДМИТРОВИЧ, U A, СКЛЯРЕНКО ВІТАЛІЙ ОЛЕКСІЙОВИЧ, UA, СИДОРОВ СЕРГІЙ МИ ХАЙЛОВИЧ, UA, ДЖАНСИЗ ВІКТОР ЄВГЕНОВИЧ, UA, ТРОСТЯНЕЦЬКИЙ ОЛЕГ БРОНІСЛАВОВИЧ, U A, ЄРМАШОВ ІГОР ОЛЕКСАНДРОВИЧ, U A 3 28494 спеціальному глухому отворі опори 5 (фіг. 1), що фрезерований в опорі 5 (фіг. 1) таким чином, що датчик 6 (фіг. 1) є частково розміщеним в опорі 5 (фіг. 1), та частково у внутрішній порожнині кільця запобіжного 4 (фіг. 1). Аналоговий сигнал датчика відстані 6 (фіг. 1) буде пропорційним відстані від його чутливого елемента до поверхні стакана 3 (фіг. 1), на яку його спрямовано. При тому, сигнал датчика відстані (фіг. 1, 2) може бути використаний в якості сигналу зворотного зв'язку в системі регулювання розтвору опорних валків кліті прокатного стану. Пристрій працює наступним чином: насамперед оператор встановлює за допомогою задавача величину граничної деформації стакана 7 (фіг. 2) величину граничної деформації кільця запобіжного 4 (фіг. 1) пристрою інформаційного для захисту опорних валків кліті прокатного стану. Величина сигналу про поточний розмір деформації порівнюється з заданою величиною за допомогою блока порівняння 8 (фіг. 2), який разом з блоком прийняття рішення 9 (фіг. 2), та реле сигналізації та блокування роботи стану 10 (фіг. 2) входить до складу програмованого контролера. У разі виходу величини сигналу датчика відстані 6 (фіг. 1, 2) за межу значення, заданого оператором вмикається сигналізація аварійного стану та блокується робота прокатного стану. Якщо в процесі роботи виникають ударні деформації, величина яких є допустимою, роботу стану прокатного може бути подовжено з відповідною корекцією розтвору опорних валків за даними датчика відстані 6 (фіг. 1, 2). Величина корекції може сягати 30 мм. Використання описаного пристрою дозволить захистити валки першої та другої кліті прокатного стану від р уйнування, причиною якого може бути надмірні зусилля під час прокатки заготовок в тому числі з низькою температурою. Також використання описаного пристрою дозволить значно скоротити час та значною мірою усунути вплив людського фактору на прийняття рішення про подальшу експлуатацію технологічного обладнання або проведення ремонтних робіт шляхом аналізу величини та динаміки виникнення деформації кільця запобіжного. 4
