Різьбове з’єднання
Формула / Реферат
Різьове з'єднання, котре складено з стержня та гайки з різьовими нарізками, де різьова ділянка виконана на конічній поверхні стержня з постійним внутрішнім і середнім діаметрами різі по всій довжині нарізки, яке відрізняється тим, що по крайній мірі вершини профілю різі одної складової різьового з'єднання виконані у формі сегментів з однаковим радіусом дуг, закруглення западин другої складової виконані тим же радіусом, при цьому бокові сторони профілю різі являють собою спряження дуг і прямих ліній, а центри дуг сегментів стержня лежать на лінії, яка є паралельною до твірної конуса зовнішньої поверхні стержня.
Текст

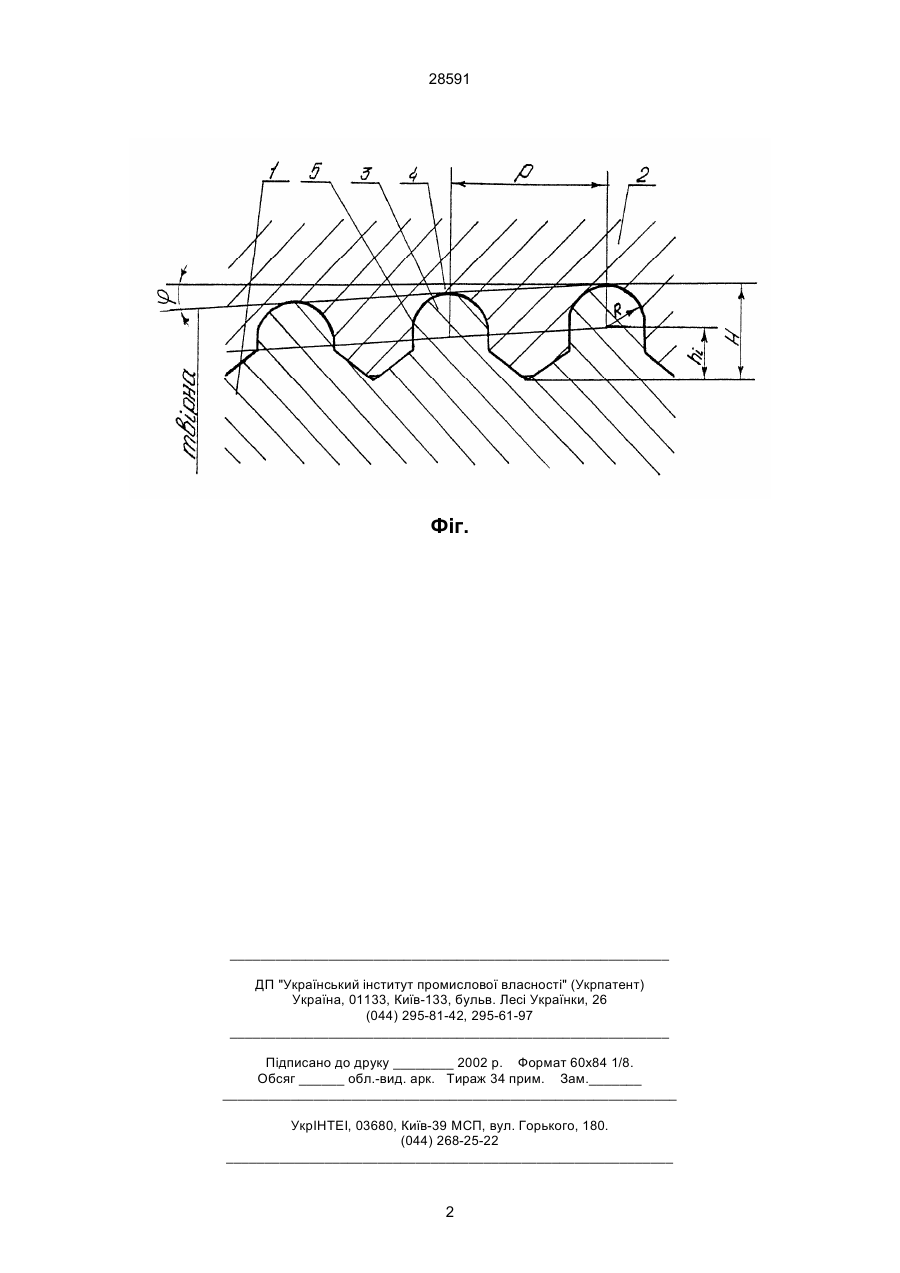

Різьове з'єднання, котре складено з стержня та гайки з різьовими нарізками, де різьова ділянка виконана на конічній поверхні стержня з постійним 28591 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюThreaded joint
Автори англійськоюMatviiv Bohdan Teodorovych
Назва патенту російськоюРезьбовое соединение
Автори російськоюМатвиив Богдан Теодорович
МПК / Мітки
МПК: F16B 39/30
