Hероз’ємhе різьбове з’єдhаhhя

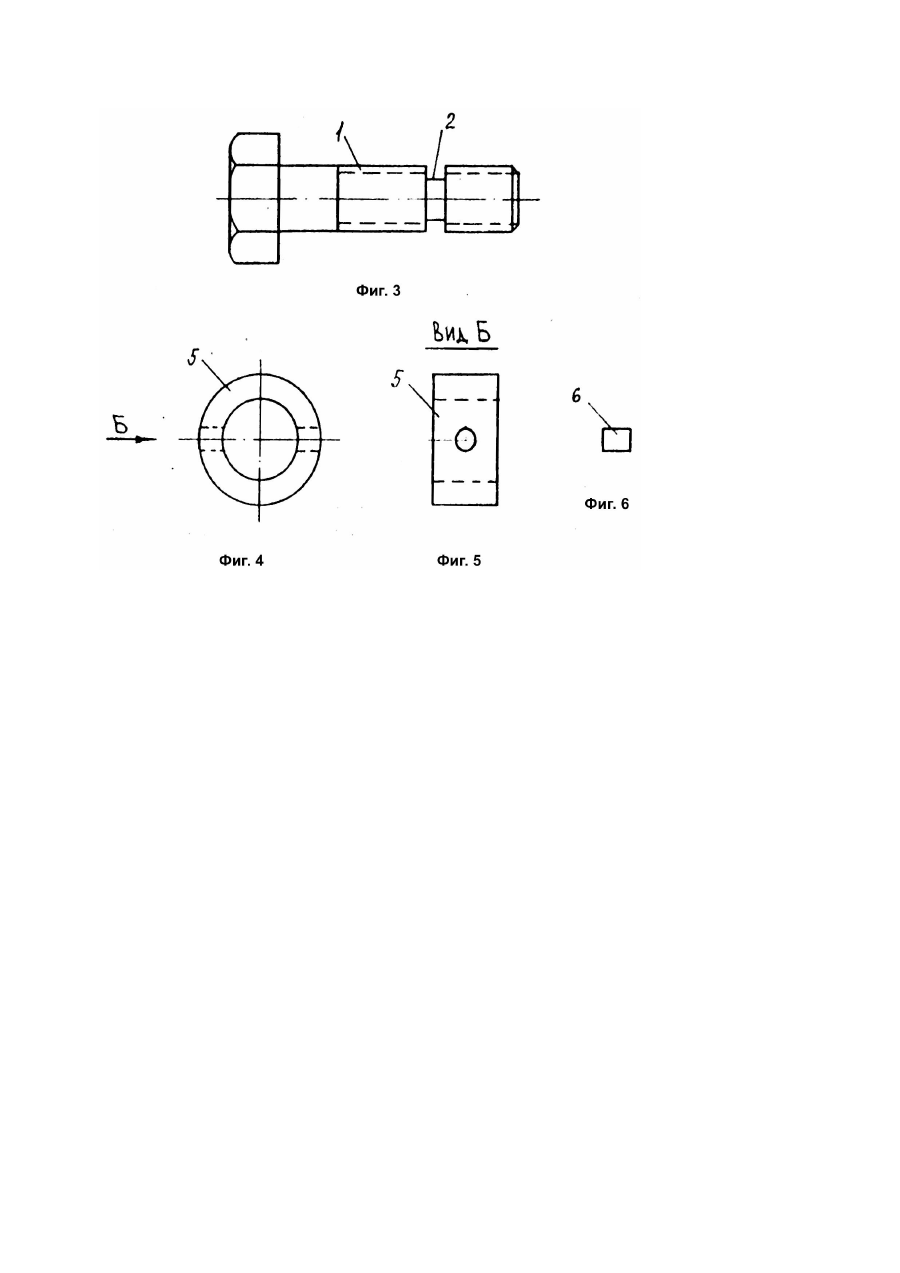

Изобретение относится к резьбовым соединениям и может быть использовано для крепления элементов металлических ферм, в частности, элементов металлических опор линий электропередачи. Известно резьбовое соединение, содержащее болт с шайбой и гайкой (1). Это соединение не обеспечивает защиты от самооткручивания гайки при знакопеременных воздействиях, а также от преднамеренного ее откручивания. Известно также резьбовое соединение, содержащее болт, шайбу, гайку и контрдеталь в виде шплинта, препятствующего самооткручиванию гайки при знакопеременных воздействиях (2). Однако и это соединение не обеспечивает защиты от преднамеренного откручивания гайки (после удаления шплинта). Наиболее близким по технической сущности к предлагаемому является резьбовое соединение, содержащее болт, гайку и контрдеталь в виде контргайки (3). Известное техническое решение не исключает возможности преднамеренного откручивания отдельных деталей резьбового соединения и недопустимого, с точки зрения техники безопасности, снятия соединяемых элементов конструкции. Задача, на решение которой направлено изобретение, состоит в создании неразъемного резьбового соединения, выполненного с учетом исключения возможности преднамеренного откручивания его деталей и снятия соединяемых элементов конструкции. Техническое решение поставленной задачи заключается в том, что в известном резьбовом соединении, содержащем болт, шайбу, гайку и контрдеталь, согласно изобретению, по окружности стержня болта выполнена канавка, над которой установлена контрдеталь в виде кольца с диаметрально расположенными в его стенках отверстиями, в которые запрессованы стопорные детали, входящие своими концами о канавку. Стопорные детали могут быть выполнены, например, в виде цилиндрических штифтов. Благодаря вхождению концов стопорных деталей в канавку и невозможности удаления вследствие их предварительной запрессовки полностью исключается возможность преднамеренного откручивания гайки с последующим снятием соединяемых элементов конструкций, что, в свою очередь, предотвращает нанесение ущерба государству от разборки и разрушений конструкций, например, опор линий электропередачи. Помимо этого, изобретение обеспечивает высокую надежность соединения при знакопеременных нагрузках. На фиг.1 представлен общий вид неразъемного резьбового соединения в сборе; на фиг.2 - разрез по А - А фиг.1; на фиг.3 - болт с канавкой; на фиг.4 кольцо с диаметрально расположенными отверстиями; на фиг.5 - вид по Б - Б фиг.4; на фиг.6 - стопорная деталь. Неразъемное резьбовое соединение включает болт 1 с канавкой 2, шайбу 3, гайку 4, кольцо 5 со стопорными деталями 6, запрессованными в диаметрально расположенные в кольце отверстия, и соединяемые элементы 7 и 8. Сборку осуществляют следующим образом; собирают пакет соединяемых элементов 7 и 8, устанавливают шайбу 3, закручивают гайку 4, устанавливают кольцо 5 с диаметрально расположенными в нем отверстиями, в которые запрессовывают стопорные детали 6, например, ударами молотка. После сборки соединения, при попытке откручивания гайки 4, последняя упирается в кольцо 5 и в дальнейшем ее движение становится невозможным в результате фиксирования кольца 5 стопорными деталями 6, концы которых находятся в канавке 2. Предлагаемое техническое решение обеспечивает высокую надежность соединения конструктивных элементов благодаря исключению возможности самооткручивания гайки при знакопеременных воздействиях и преднамеренного откручивания гайки, снятия элементов и нанесения ущерба от разборки конструкции.
