Гідравлічний розподільник

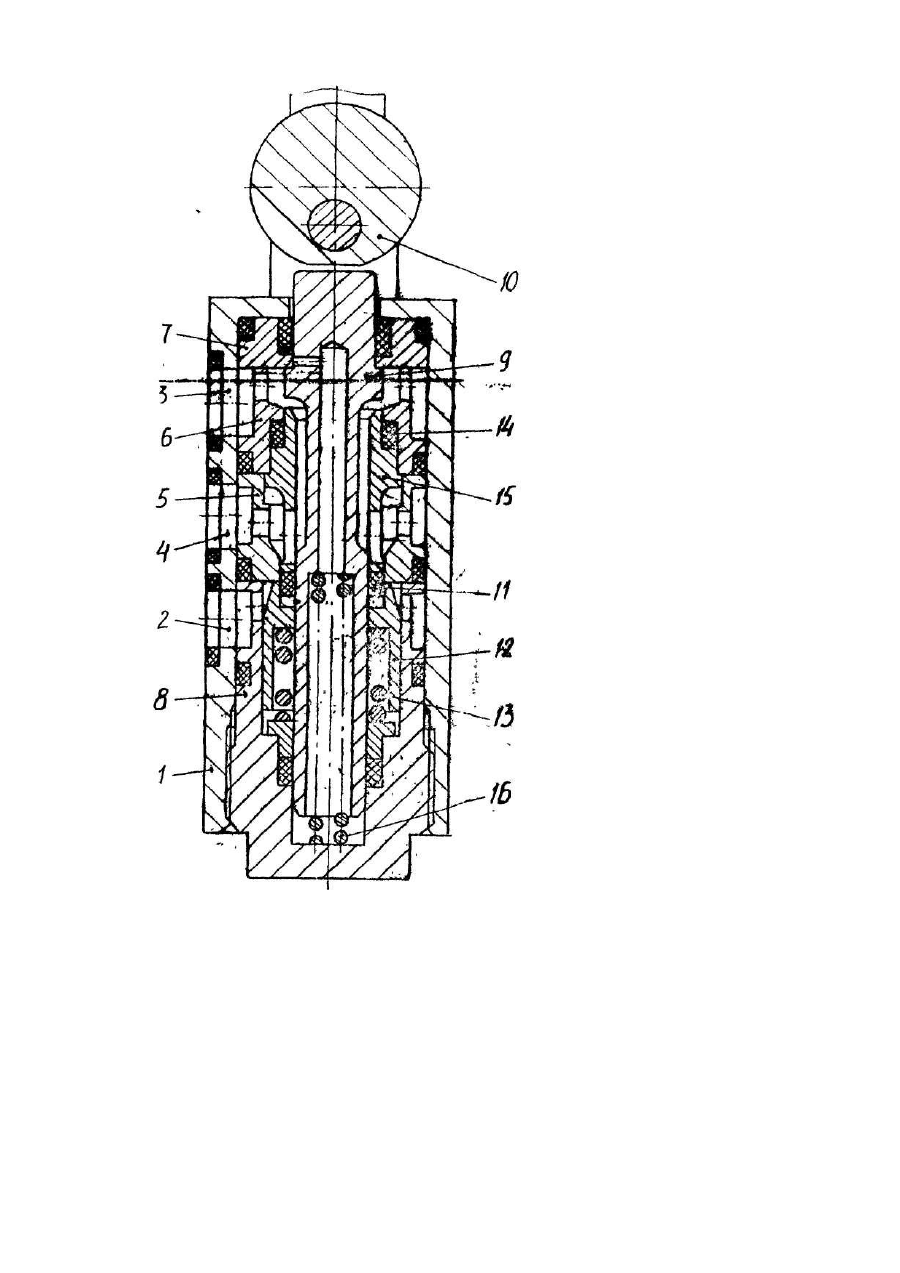

Изобретение относится к объемным гидроприводам и предназначено для использования в гидросистемах с маловязкими рабочими жидкостями типа водомасляной эмульсии. Известен гидравлический распределитель, содержащий корпус с напорным, сливным и рабочим каналами, связанный с элементом управления подпружиненный золотник с эластичными уплотнениями, установленный в неподвижных втулках корпуса с образованием напорной, рабочей и сливной камер, защитные втулки, одна из которых установлена в рабочей камере, а другая - в напорной [Авт.св. СССР №1714223, кл. F 15 В 13/02, 1992]. Уплотнения этого гидрораспределителя не защищены от выдавливания из канавок при потоках жидкости из рабочей камеры в напорную, а из сливной камеры в рабочую. Наиболее близким техническим решением является гидравлический распределитель, содержащий корпус, выполненный с напорной, сливной и рабочей камерами, размещенные в корпусе неподвижные втулки, выполненные с отверстиями, сообщенными с напорной, сливной и рабочей камерами, золотник, взаимодействующий со средством осевого перемещения, нормально закрытый и нормально открытый клапан с уплотнениями, защищенными подвижными втулками [Ходатайство №4617 по заявке № 5006767/29, кл. F 15 В 13/02]. Однако золотник этого гидрораспределителя выполнен разъемным и имеет поршень, толкатель и размещенную между ними цилиндрическую втулку, что усложняет его конструкцию. Задачей, на решение которой направлено изобретение, является упрощение конструкции гидрораспределителя. Использование изобретение позволит упростить конструкцию золотника и уменьшить количество деталей гидрораспределителя. Упрощение конструкции достигается тем, что в гидравлическом распределителе, содержащем корпус, выполненный с напорной, сливной и рабочей камерами, размещенные в корпусе неподвижные втулки, выполненные с отверстиями, сообщенными с напорной, сливной и рабочей камерами, золотник, взаимодействующий со средством осевого перемещения, нормально закрытый и нормально открытый клапаны с уплотнениями, защищенными подвижными втулками, согласно изобретению нормально закрытый клапан выполнен с уплотнением и подпружиненной защитной втулкой, установленными на золотнике, а нормально открытый клапан - с уплотнением и защитной втулкой, установленными в неподвижных втулках, причем защитная втулка нормально открытого клапана размещена между уплотнениями нормально открытого и нормально закрытого клапанов и имеет хвостовую часть с наружным и внутренним диаметрами, равными соответствующим диаметрам уплотнения нормально закрытого клапана. Такая совокупность признаков позволяет выполнить золотник гидрораспределителя неразъемным и уменьшить количество деталей гидрораспределителя. Техническую сущность гидрораспределителя поясняет чертеж, на котором показан его разрез. Гидравлический распределитель содержит корпус 1 с напорной 2, сливной 3 и рабочей 4 камерами. В расточке корпуса размещены неподвижные втулки 5,6,7 и втулка 8, совмещенная с пробкой распределителя. Неподвижные втулки выполнены с отверстиями, сообщенными с напорной, сливной и рабочей камерами. В неподвижных втулках установлен золотник 9, взаимодействующий с кулачком 10. Нормально закрытый клапан образован неподвижной втулкой 5 и установленными на золотнике уплотнением 11 с защитной втулкой 12, поджатой пружиной 13. Нормально открытый клапан образован неподвижной втулкой 6 и установленными в неподвижных втулках уплотнением 14 и защитной втулкой 15. Нижняя хвостовая часть защитной втулки 15, расположенная в неподвижной втулке 5, имеет наружный и внутренний диаметры, равные соответствующим диаметром уплотнения 11 нормально закрытого клапана. В осевом отверстии золотника 9 установлена возвратная пружина 16. Гидравлический распределитель работает следующим образом. В исходном состоянии золотник находится в верхнем положении. При этом рабочая камера 4 разобщена уплотнением 11 от напорной камеры 2 и соединена со сливной камерой 3. При повороте кулачка 10 золотник перемещается в нижнее положение. При этом сначала буртик золотника упирается в верхний торец защитной втулки 15 и разобщает рабочую камеру от сливной. При дальнейшем перемещении золотника вместе с ним перемещаются втулка 15 и уплотнение 11 нормально закрытого клапана. Уплотнение 11 входит в защитную втулку 12, выбирает существующий между ними зазор и перемещает втулку вниз, сжимая пружину 13. Между торцами неподвижной втулки 5 и защитной втулки 12 образуется кольцевой зазор, через который напорная камера 2 сообщается с рабочей камерой 4. При возврате золотника в исходное положение сначала рабочая камера отсекается от напорной, затем сообщается со сливной. Если в процессе работы появляется поток жидкости из рабочей камеры в напорную, уплотнение 11 перемещается этим потоком вниз в защитную втулку 12 до возрастания давления, способного выдавить уплотнение в зазор по стыку втулок 5 и 12. Если в гидросистеме появляется давление на сливе, когда золотник находится в нижнем положении, уплотнение 14 перемещается вниз в защитную втулку 15, что предотвращает его выдавливание в стык между буртиком золотника и втулкой 15. Такая компоновка гидрораспределителя и конструкция защитной втулки нормально открытого клапана позволяет выполнить золотник неразъемным и уменьшить количество деталей.
