Вентиль
Формула / Реферат
Вентиль, що містить корпус з муфтами для приєднання його до вхідного і вихідного патрубків, шпиндель із запірним органом і сідло, який відрізняється тим, що запірний орган виконаний циліндричним з головкою у вигляді зрізаного конуса і з'єднаний зі шпинделем внутрішнім нарізним сполученням, при цьому клапан пропущений через направляючу втулку, закріплену усередині корпуса, а шпиндель закріплений у корпусі за допомогою ущільнювальних прокладок і стопорних кілець з можливістю обертального руху, сідло клапана виконане у вигляді зрізаного конуса.
Текст

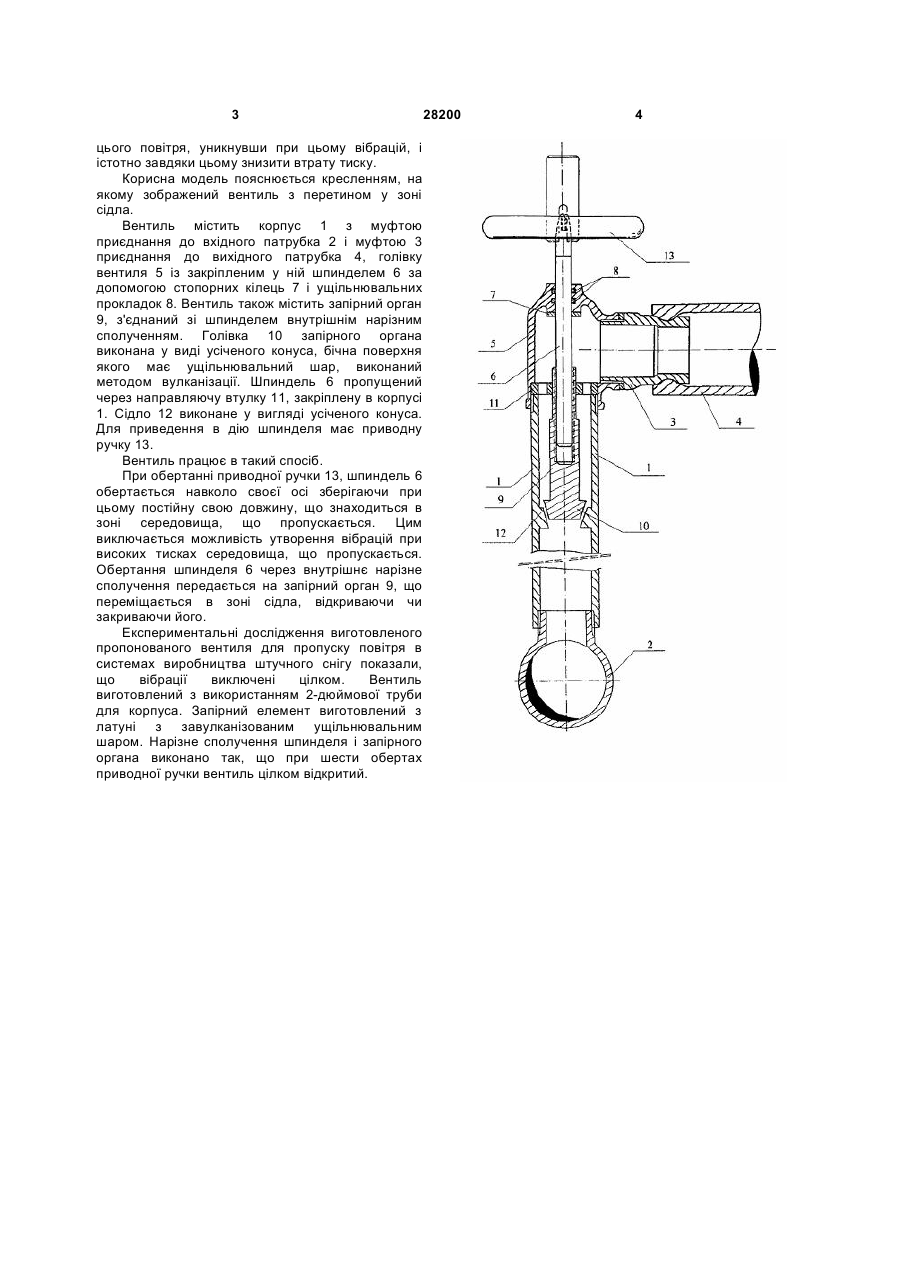

Вентиль, що містить корпус з муфтами для приєднання його до вхідного і вихідного патрубків, шпиндель із запірним органом і сідло, який відрізняється тим, що запірний орган виконаний 3 цього повітря, уникнувши при цьому вібрацій, і істотно завдяки цьому знизити втрату тиску. Корисна модель пояснюється кресленням, на якому зображений вентиль з перетином у зоні сідла. Вентиль містить корпус 1 з муфтою приєднання до вхідного патрубка 2 і муфтою 3 приєднання до вихідного патрубка 4, голівку вентиля 5 із закріпленим у ній шпинделем 6 за допомогою стопорних кілець 7 і ущільнювальних прокладок 8. Вентиль також містить запірний орган 9, з'єднаний зі шпинделем внутрішнім нарізним сполученням. Голівка 10 запірного органа виконана у виді усіченого конуса, бічна поверхня якого має ущільнювальний шар, виконаний методом вулканізації. Шпиндель 6 пропущений через направляючу втулку 11, закріплену в корпусі 1. Сідло 12 виконане у вигляді усіченого конуса. Для приведення в дію шпинделя має приводну ручку 13. Вентиль працює в такий спосіб. При обертанні приводної ручки 13, шпиндель 6 обертається навколо своєї осі зберігаючи при цьому постійну свою довжину, що знаходиться в зоні середовища, що пропускається. Цим виключається можливість утворення вібрацій при високих тисках середовища, що пропускається. Обертання шпинделя 6 через внутрішнє нарізне сполучення передається на запірний орган 9, що переміщається в зоні сідла, відкриваючи чи закриваючи його. Експериментальні дослідження виготовленого пропонованого вентиля для пропуску повітря в системах виробництва штучного снігу показали, що вібрації виключені цілком. Вентиль виготовлений з використанням 2-дюймової труби для корпуса. Запірний елемент виготовлений з латуні з завулканізованим ущільнювальним шаром. Нарізне сполучення шпинделя і запірного органа виконано так, що при шести обертах приводної ручки вентиль цілком відкритий. 28200 4
ДивитисяДодаткова інформація
Назва патенту англійськоюValve
Автори англійськоюPiltiai Lilia Volodymyrivna
Назва патенту російськоюВентиль
Автори російськоюПильтяй Лилия Владимировна
МПК / Мітки
МПК: F16K 27/02
Мітки: вентиль
