Лінзовий стереоскоп

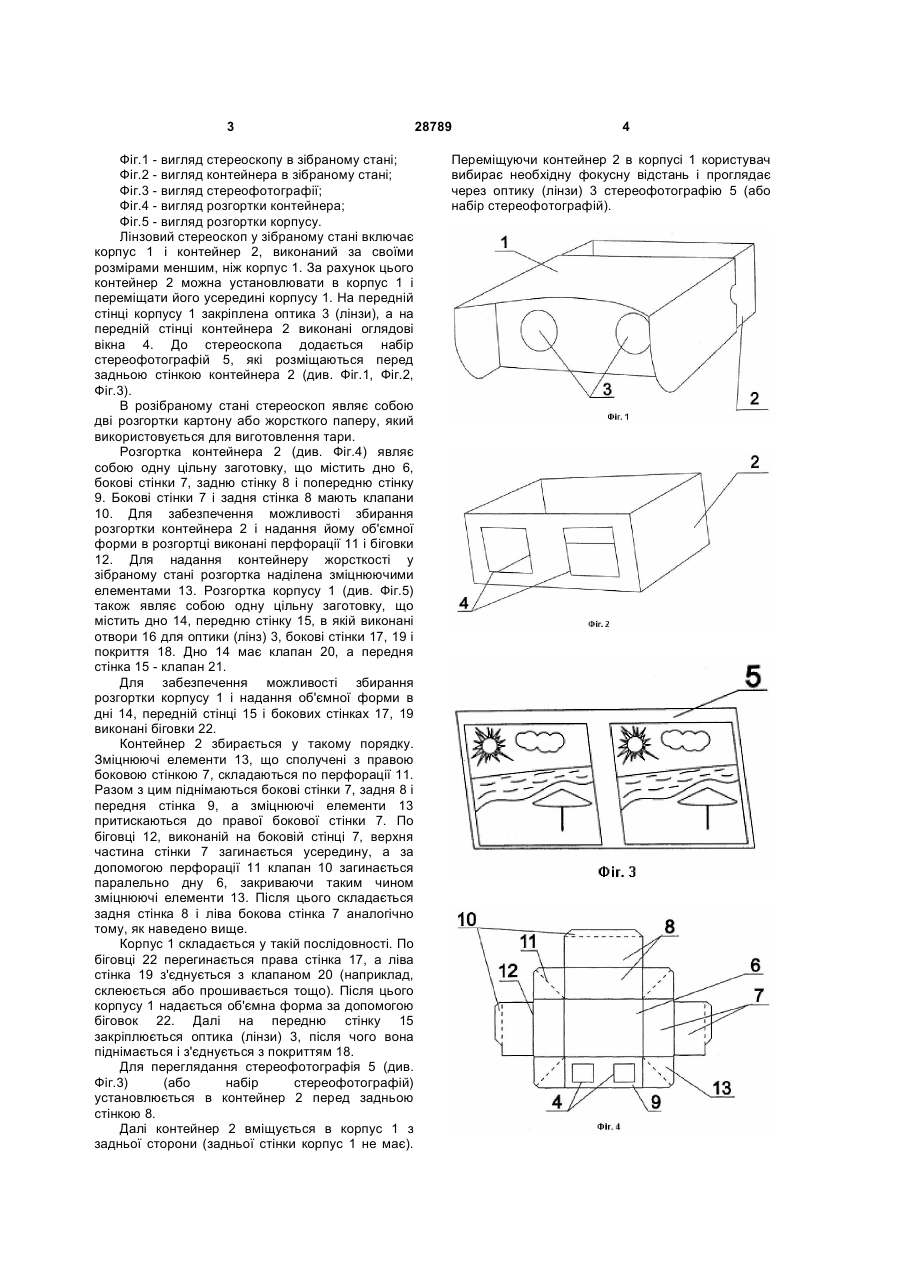

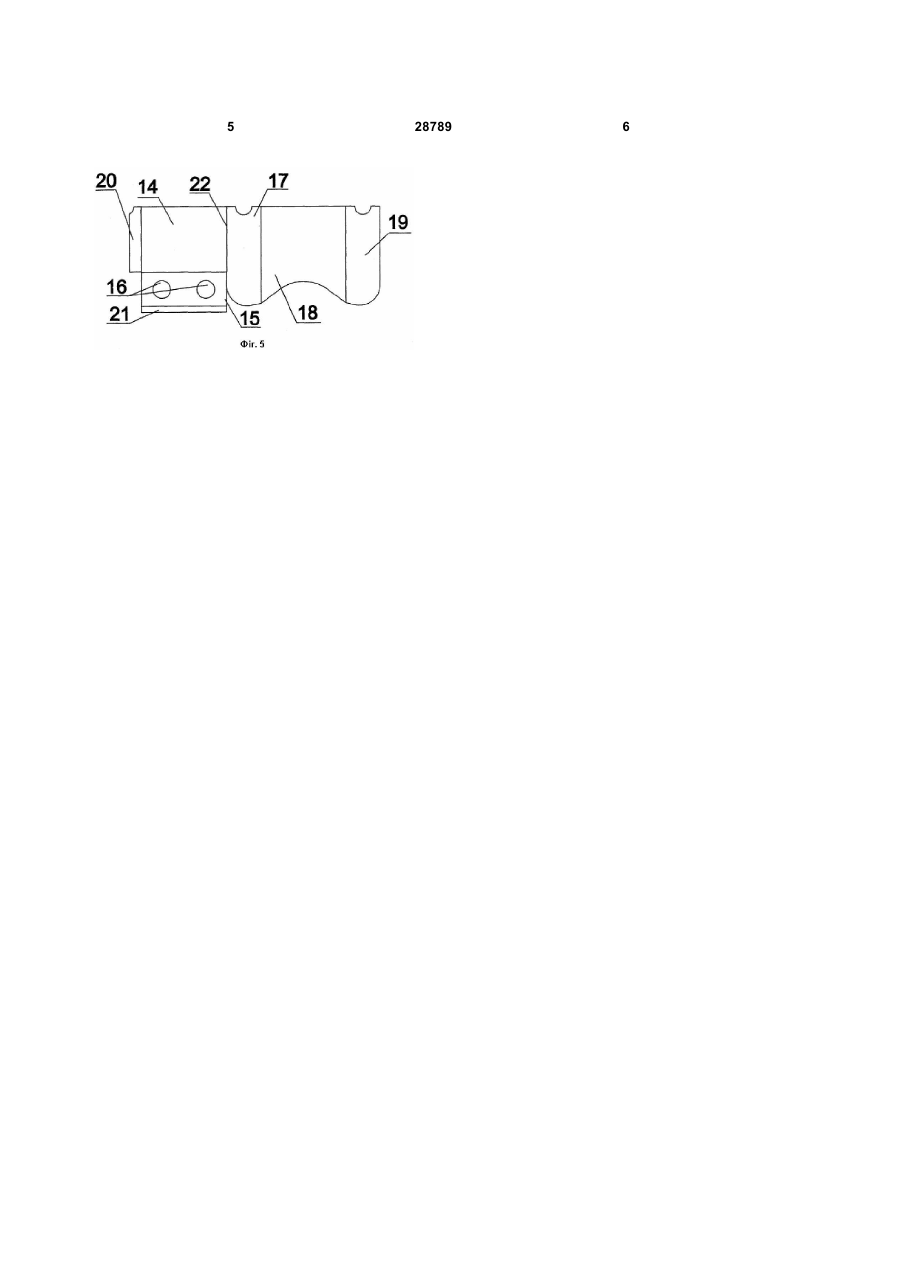

Лінзовий стереоскоп, що містить корпус і оптику, який відрізняється тим, що він додатково містить контейнер, виконаний з можливістю встановлення його в корпус, при цьому на передній стінці корпусу закріплена оптика, а на передній стінці контейнера виконані оглядові вікна. (19) (21) u200708166 (22) 18.07.2007 (24) 25.12.2007 (72) КОСАРЄВ АНДРІЙ ОЛЕКСАНДРОВИЧ, UA (73) КОСАРЄВ АНДРІЙ ОЛЕКСАНДРОВИЧ, UA (56) 3 Фіг.1 - вигляд стереоскопу в зібраному стані; Фіг.2 - вигляд контейнера в зібраному стані; Фіг.3 - вигляд стереофотографії; Фіг.4 - вигляд розгортки контейнера; Фіг.5 - вигляд розгортки корпусу. Лінзовий стереоскоп у зібраному стані включає корпус 1 і контейнер 2, виконаний за своїми розмірами меншим, ніж корпус 1. За рахунок цього контейнер 2 можна установлювати в корпус 1 і переміщати його усередині корпусу 1. На передній стінці корпусу 1 закріплена оптика 3 (лінзи), а на передній стінці контейнера 2 виконані оглядові вікна 4. До стереоскопа додається набір стереофотографій 5, які розміщаються перед задньою стінкою контейнера 2 (див. Фіг.1, Фіг.2, Фіг.3). В розібраному стані стереоскоп являє собою дві розгортки картону або жорсткого паперу, який використовується для виготовлення тари. Розгортка контейнера 2 (див. Фіг.4) являє собою одну цільну заготовку, що містить дно 6, бокові стінки 7, задню стінку 8 і попередню стінку 9. Бокові стінки 7 і задня стінка 8 мають клапани 10. Для забезпечення можливості збирання розгортки контейнера 2 і надання йому об'ємної форми в розгортці виконані перфорації 11 і біговки 12. Для надання контейнеру жорсткості у зібраному стані розгортка наділена зміцнюючими елементами 13. Розгортка корпусу 1 (див. Фіг.5) також являє собою одну цільну заготовку, що містить дно 14, передню стінку 15, в якій виконані отвори 16 для оптики (лінз) 3, бокові стінки 17, 19 і покриття 18. Дно 14 має клапан 20, а передня стінка 15 - клапан 21. Для забезпечення можливості збирання розгортки корпусу 1 і надання об'ємної форми в дні 14, передній стінці 15 і бокових стінках 17, 19 виконані біговки 22. Контейнер 2 збирається у такому порядку. Зміцнюючі елементи 13, що сполучені з правою боковою стінкою 7, складаються по перфорації 11. Разом з цим піднімаються бокові стінки 7, задня 8 і передня стінка 9, а зміцнюючі елементи 13 притискаються до правої бокової стінки 7. По біговці 12, виконаній на боковій стінці 7, верхня частина стінки 7 загинається усередину, а за допомогою перфорації 11 клапан 10 загинається паралельно дну 6, закриваючи таким чином зміцнюючі елементи 13. Після цього складається задня стінка 8 і ліва бокова стінка 7 аналогічно тому, як наведено вище. Корпус 1 складається у такій послідовності. По біговці 22 перегинається права стінка 17, а ліва стінка 19 з'єднується з клапаном 20 (наприклад, склеюється або прошивається тощо). Після цього корпусу 1 надається об'ємна форма за допомогою біговок 22. Далі на передню стінку 15 закріплюється оптика (лінзи) 3, після чого вона піднімається і з'єднується з покриттям 18. Для переглядання стереофотографія 5 (див. Фіг.3) (або набір стереофотографій) установлюється в контейнер 2 перед задньою стінкою 8. Далі контейнер 2 вміщується в корпус 1 з задньої сторони (задньої стінки корпус 1 не має). 28789 4 Переміщуючи контейнер 2 в корпусі 1 користувач вибирає необхідну фокусну відстань і проглядає через оптику (лінзи) 3 стереофотографію 5 (або набір стереофотографій). 5 28789 6
