Формула / Реферат

Пристрій для накладання пневмоперитонеуму, який включає голку з рукояткою, підпружинений мандрен, насадку зі скрізним каналом та краном, "луер", який відрізняється тим, що пристрій додатково обладнане циліндром з прозорого матеріалу (органічне скло, скло та ін.) з поршнем, усередині якого зроблений канал, причому канали у голці, насадці та поршні утворюють єдину порожнину гідро- та газопостачання.

Текст

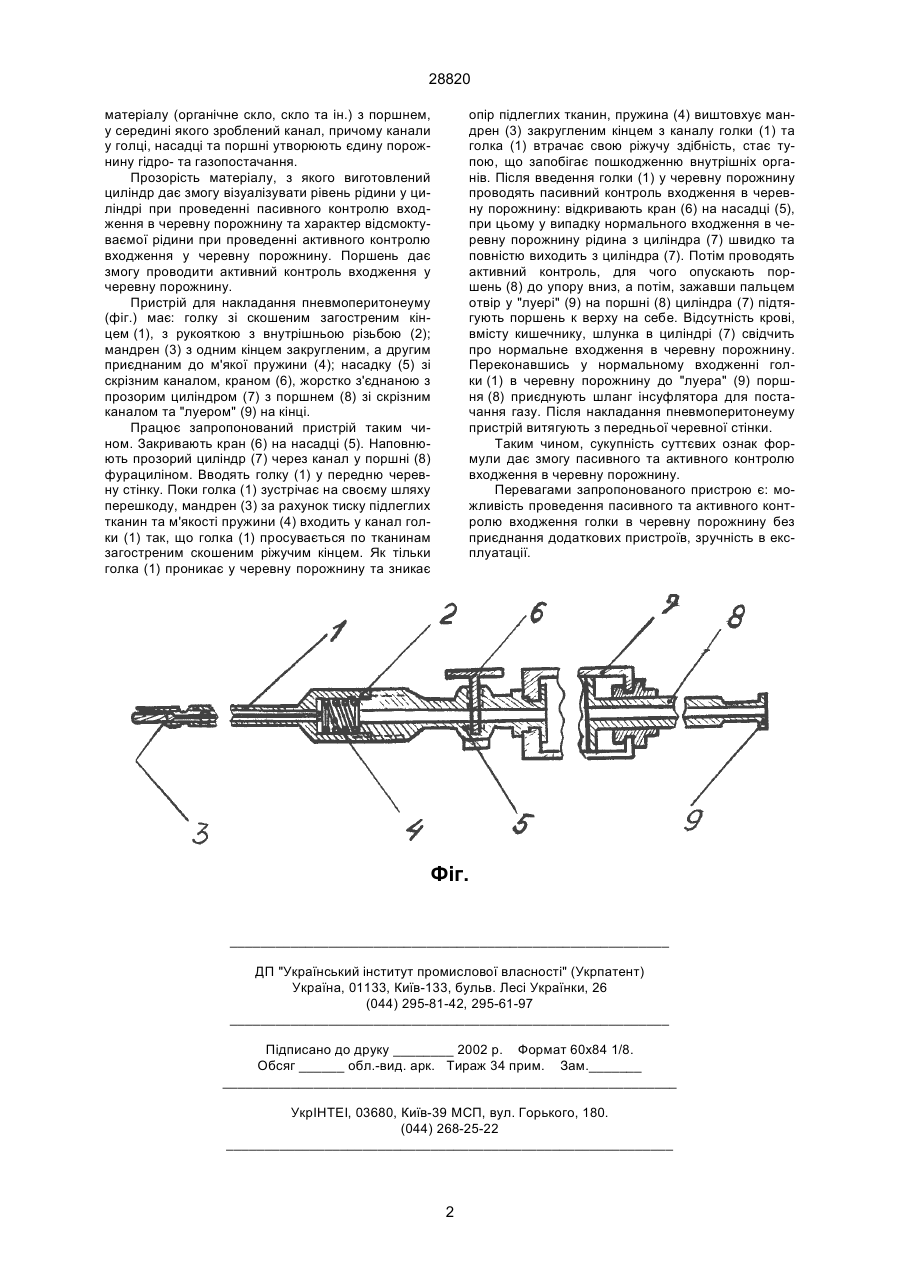

Пристрій для накладання пневмоперитонеуму, який включає голку з рукояткою, підпружинений мандрен, насадку зі скрізним каналом та краном, "луер", відрізняється тим, що пристрій додатково обладнано циліндром з прозорого матеріалу (органічне скло, скло та ін.) з поршнем, усередині якого зроблений канал, причому канали у голці, насадці та поршні утворюють єдину порожнину гідро- та газопостачання. (19) (21) 97094833 (22) 23.02.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Чайка Андрій Володимирович, Носенко Олена Миколаївна, Голубятників Ігор Володимирович (73) Чайка Андрій Володимирович 28820 матеріалу (органічне скло, скло та ін.) з поршнем, у середині якого зроблений канал, причому канали у голці, насадці та поршні утворюють єдину порожнину гідро- та газопостачання. Прозорість матеріалу, з якого виготовлений циліндр дає змогу візуалізувати рівень рідини у циліндрі при проведенні пасивного контролю входження в черевну порожнину та характер відсмоктуваємої рідини при проведенні активного контролю входження у черевну порожнину. Поршень дає змогу проводити активний контроль входження у черевну порожнину. Пристрій для накладання пневмоперитонеуму (фіг.) має: голку зі скошеним загостреним кінцем (1), з рукояткою з внутрішньою різьбою (2); мандрен (3) з одним кінцем закругленим, а другим приєднаним до м'якої пружини (4); насадку (5) зі скрізним каналом, краном (6), жорстко з'єднаною з прозорим циліндром (7) з поршнем (8) зі скрізним каналом та "луером" (9) на кінці. Працює запропонований пристрій таким чином. Закривають кран (6) на насадці (5). Наповнюють прозорий циліндр (7) через канал у поршні (8) фурациліном. Вводять голку (1) у передню черевну стінку. Поки голка (1) зустрічає на своєму шляху перешкоду, мандрен (3) за рахунок тиску підлеглих тканин та м'якості пружини (4) входить у канал голки (1) так, що голка (1) просувається по тканинам загостреним скошеним ріжучим кінцем. Як тільки голка (1) проникає у черевну порожнину та зникає опір підлеглих тканин, пружина (4) виштовхує мандрен (3) закругленим кінцем з каналу голки (1) та голка (1) втрачає свою ріжучу здібність, стає тупою, що запобігає пошкодженню внутрішніх органів. Після введення голки (1) у черевну порожнину проводять пасивний контроль входження в черевну порожнину: відкривають кран (6) на насадці (5), при цьому у випадку нормального входження в черевну порожнину рідина з циліндра (7) швидко та повністю виходить з циліндра (7). Потім проводять активний контроль, для чого опускають поршень (8) до упору вниз, а потім, зажавши пальцем отвір у "луері" (9) на поршні (8) циліндра (7) підтягують поршень к верху на себе. Відсутність крові, вмісту кишечнику, шлунка в циліндрі (7) свідчить про нормальне входження в черевну порожнину. Переконавшись у нормальному входженні голки (1) в черевну порожнину до "луера" (9) поршня (8) приєднують шланг інсуфлятора для постачання газу. Після накладання пневмоперитонеуму пристрій витягують з передньої черевної стінки. Таким чином, сукупність суттєвих ознак формули дає змогу пасивного та активного контролю входження в черевну порожнину. Перевагами запропонованого пристрою є: можливість проведення пасивного та активного контролю входження голки в черевну порожнину без приєднання додаткових пристроїв, зручність в експлуатації. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2

Дивитися

Додаткова інформація

Назва патенту англійською

Device for pneumoperitoneum application

Автори англійською

Chaika Andrii Volodymyrovych, Nosenko Olena Mykolaivna, Holubiatnykiv Ihor Volodymyrovych

Назва патенту російською

Устройство для наложения пневмоперитонеума

Автори російською

Чайка Андрей Владимирович, Носенко Елена Николаевна, Голубятников Игорь Владимирович

МПК / Мітки

МПК: A61B 1/012, A61B 17/94, A61B 1/018

Мітки: накладання, пневмоперитонеуму, пристрій
