Епоксидна композиція

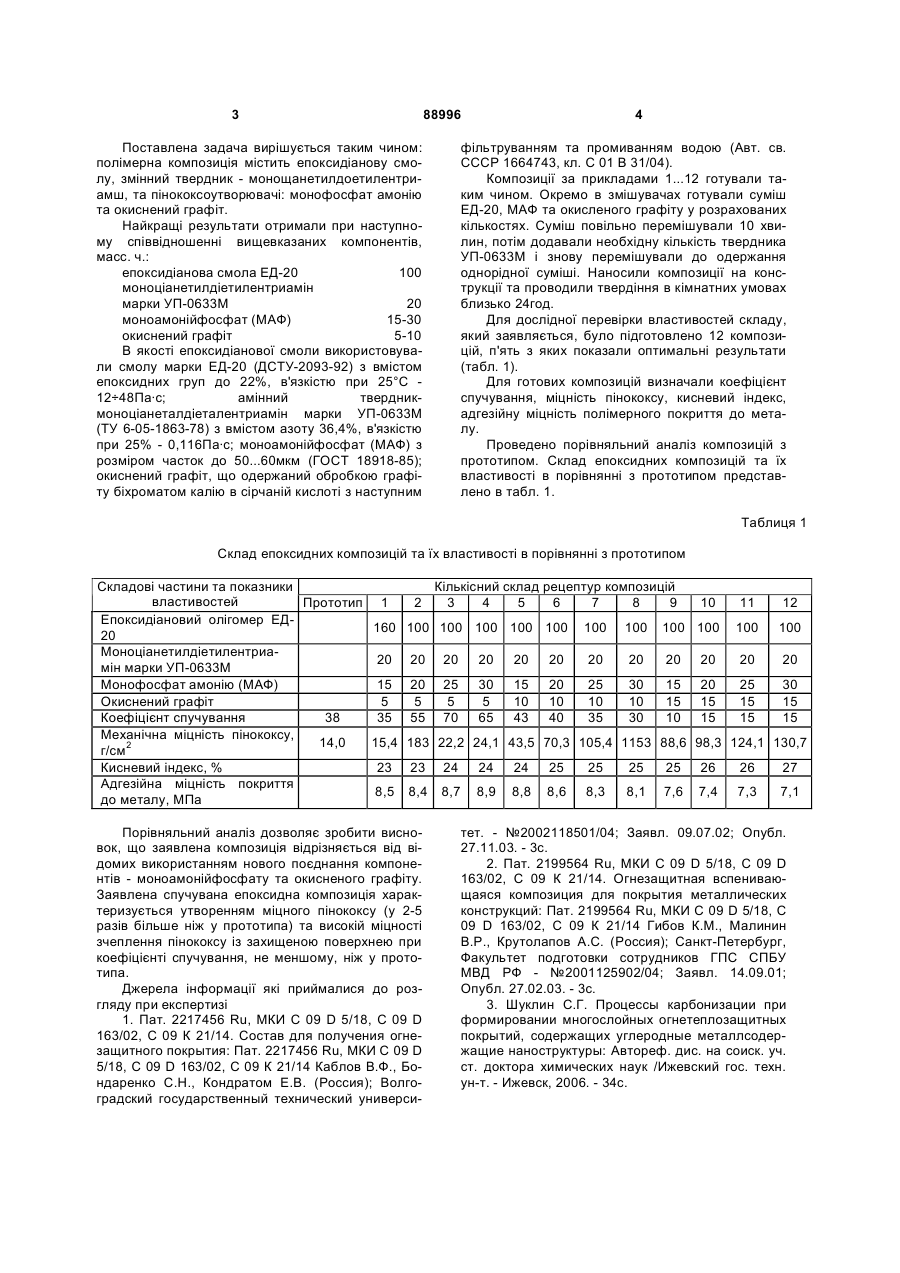

Епоксидна композиція, що містить епоксидіанову смолу, амінний отверджувач, та суміш пінококсоутворювачів, яка відрізняється тим, що як суміш пінококсоутворювачів композиція містить моноамонійфосфат та окиснений графіт, а як амінний отверджувач - моноціанетилдіетилентриамін при такому співвідношенні компонентів, мас. ч.: епоксидіанова смола 100 моноціанетилдіетилентриамін 20 моноамонійфосфат 15-30 окиснений графіт 5-10. UA (21) a200809841 (22) 28.07.2008 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) ПРОЩИН ОЛЕГ ЮРІЙОВИЧ, ЯКОВЛЄВА РАЇСА АНТОНІВНА, БЕЗУГЛИЙ ОЛЕКСІЙ МИХАЙЛОВИЧ, ПОПОВ ЮРІЙ ВІКТОРОВИЧ, ФОМІН СТАНІСЛАВ ЛЕОНІДОВИЧ, БАРСУКОВ В'ЯЧЕСЛАВ ЗІНОВІЙОВИЧ, ХОМЕНКО ВОЛОДИМИР ГРИГОРОВИЧ (73) ПРОЩИН ОЛЕГ ЮРІЙОВИЧ, ЯКОВЛЄВА РАЇСА АНТОНІВНА, БЕЗУГЛИЙ ОЛЕКСІЙ МИХАЙЛОВИЧ, ПОПОВ ЮРІЙ ВІКТОРОВИЧ, ФОМІН СТАНІСЛАВ ЛЕОНІДОВИЧ, БАРСУКОВ В'ЯЧЕСЛАВ ЗІНОВІЙОВИЧ (56) UA, 29452, U, 10.01.2008 RU, 2177973, C2, 10.01.2003 RU, 2130953, C1, 27.05.1999 C2 2 (19) 1 3 Поставлена задача вирішується таким чином: полімерна композиція містить епоксидіанову смолу, змінний твердник - монощанетилдоетилентриамш, та пінококсоутворювачі: монофосфат амонію та окиснений графіт. Найкращі результати отримали при наступному співвідношенні вищевказаних компонентів, масс. ч.: епоксидіанова смола ЕД-20 100 моноціанетилдіетилентриамін марки УП-0633М 20 моноамонійфосфат (МАФ) 15-30 окиснений графіт 5-10 В якості епоксидіанової смоли використовували смолу марки ЕД-20 (ДСТУ-2093-92) з вмістом епоксидних груп до 22%, в'язкістю при 25°С 12÷48Па·с; амінний твердникмоноціанеталдіеталентриамін марки УП-0633М (ТУ 6-05-1863-78) з вмістом азоту 36,4%, в'язкістю при 25% - 0,116Па·с; моноамонійфосфат (МАФ) з розміром часток до 50...60мкм (ГОСТ 18918-85); окиснений графіт, що одержаний обробкою графіту біхроматом калію в сірчаній кислоті з наступним 88996 4 фільтруванням та промиванням водою (Авт. св. СССР 1664743, кл. С 01 В 31/04). Композиції за прикладами 1...12 готували таким чином. Окремо в змішувачах готували суміш ЕД-20, МАФ та окисленого графіту у розрахованих кількостях. Суміш повільно перемішували 10 хвилин, потім додавали необхідну кількість твердника УП-0633М і знову перемішували до одержання однорідної суміші. Наносили композиції на конструкції та проводили твердіння в кімнатних умовах близько 24год. Для дослідної перевірки властивостей складу, який заявляється, було підготовлено 12 композицій, п'ять з яких показали оптимальні результати (табл. 1). Для готових композицій визначали коефіцієнт спучування, міцність пінококсу, кисневий індекс, адгезійну міцність полімерного покриття до металу. Проведено порівняльний аналіз композицій з прототипом. Склад епоксидних композицій та їх властивості в порівнянні з прототипом представлено в табл. 1. Таблиця 1 Склад епоксидних композицій та їх властивості в порівнянні з прототипом Складові частини та показники Кількісний склад рецептур композицій властивостей Прототип 1 2 3 4 5 6 7 8 9 Епоксидіановий олігомер ЕД160 100 100 100 100 100 100 100 100 20 Моноціанетилдіетилентриа20 20 20 20 20 20 20 20 20 мін марки УП-0633М Монофосфат амонію (МАФ) 15 20 25 30 15 20 25 30 15 Окиснений графіт 5 5 5 5 10 10 10 10 15 Коефіцієнт спучування 38 35 55 70 65 43 40 35 30 10 Механічна міцність пінококсу, 14,0 15,4 183 22,2 24,1 43,5 70,3 105,4 1153 88,6 г/см2 Кисневий індекс, % 23 23 24 24 24 25 25 25 25 Адгезійна міцність покриття 8,5 8,4 8,7 8,9 8,8 8,6 8,3 8,1 7,6 до металу, МПа Порівняльний аналіз дозволяє зробити висновок, що заявлена композиція відрізняється від відомих використанням нового поєднання компонентів - моноамонійфосфату та окисненого графіту. Заявлена спучувана епоксидна композиція характеризується утворенням міцного пінококсу (у 2-5 разів більше ніж у прототипа) та високій міцності зчеплення пінококсу із захищеною поверхнею при коефіцієнті спучування, не меншому, ніж у прототипа. Джерела інформації які приймалися до розгляду при експертизі 1. Пат. 2217456 Ru, МКИ С 09 D 5/18, С 09 D 163/02, С 09 К 21/14. Состав для получения огнезащитного покрытия: Пат. 2217456 Ru, МКИ С 09 D 5/18, С 09 D 163/02, С 09 К 21/14 Каблов В.Ф., Бондаренко С.Н., Кондратом Е.В. (Россия); Волгоградский государственный технический универси 10 11 12 100 100 100 20 20 20 20 15 15 25 15 15 30 15 15 98,3 124,1 130,7 26 26 27 7,4 7,3 7,1 тет. - №2002118501/04; Заявл. 09.07.02; Опубл. 27.11.03. - 3с. 2. Пат. 2199564 Ru, МКИ С 09 D 5/18, С 09 D 163/02, С 09 К 21/14. Огнезащитная вспенивающаяся композиция для покрытия металлических конструкций: Пат. 2199564 Ru, МКИ С 09 D 5/18, С 09 D 163/02, С 09 К 21/14 Гибов К.М., Малинин В.Р., Крутолапов А.С. (Россия); Санкт-Петербург, Факультет подготовки сотрудников ГПС СПБУ МВД РФ - №2001125902/04; Заявл. 14.09.01; Опубл. 27.02.03. - 3с. 3. Шуклин С.Г. Процессы карбонизации при формировании многослойных огнетеплозащитных покрытий, содержащих углеродные металлсодержащие наноструктуры: Автореф. дис. на соиск. уч. ст. доктора химических наук /Ижевский гос. техн. ун-т. - Ижевск, 2006. - 34с. 5 Комп’ютерна верстка Д. Шеверун 88996 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
