Лопатка турбокомпресора з несучим її елементом
Номер патенту: 28935
Опубліковано: 25.12.2007
Автори: Онищенко Гедалій Давидович, Налєгач Сергій Олександрович
Формула / Реферат
1. Лопатка турбокомпресора з несучим її елементом, яка характеризується тим, що лопатка виконана з жаростійкого матеріалу з межею тривалої міцності, що дорівнює 0,1-0,8 межі тривалої міцності матеріалу несучого елемента.
2. Лопатка з несучим її елементом за п. 1, яка відрізняється тим, що як жаростійкий матеріал використовують матеріал з групи, що містить: С, Ni, Сr, Mo, W, Nb, Ті, Аl, Co, Fe, Mn, Si, P, S, B, Zr, Y, Cu, N, La.
Текст

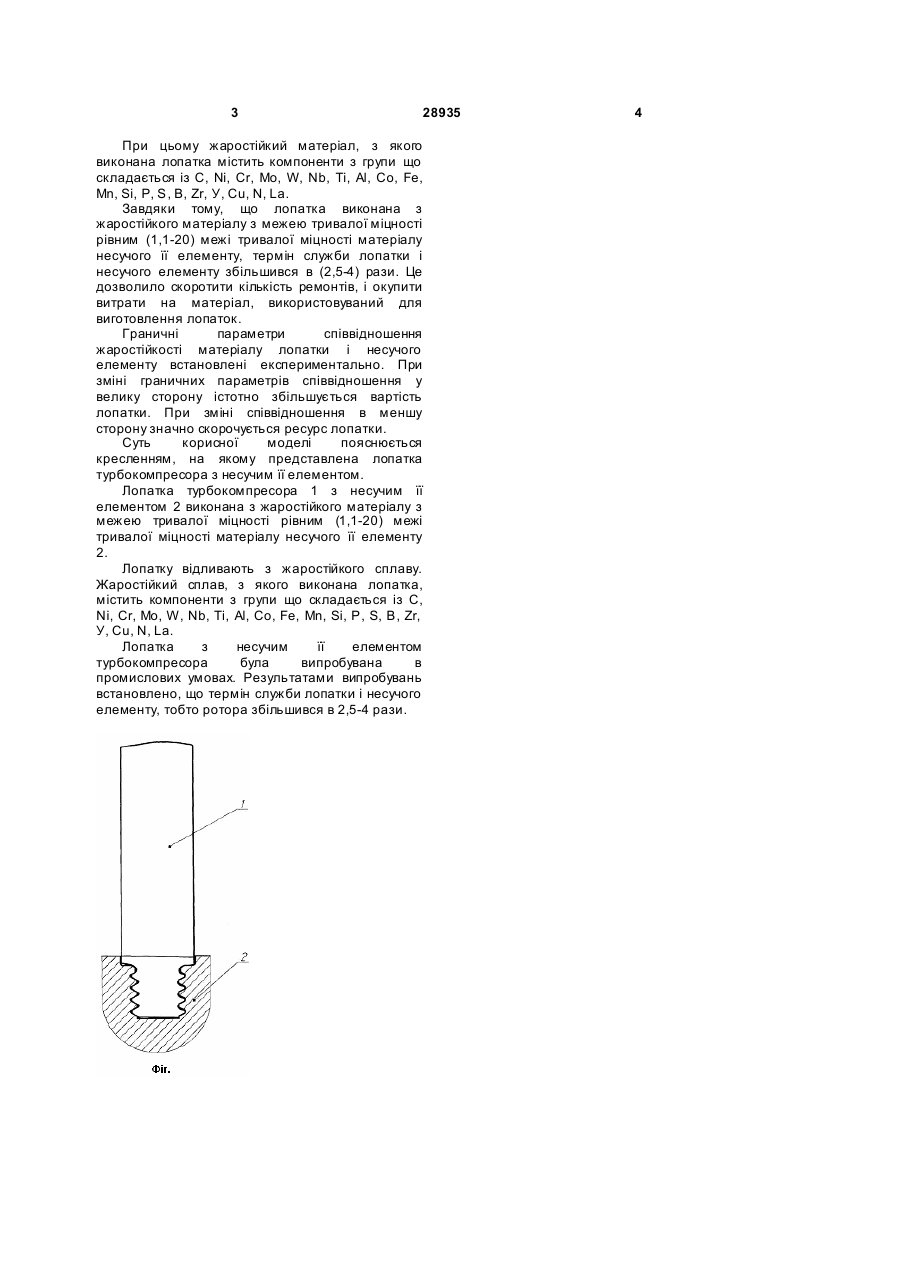

1. Лопатка турбокомпресора з несучим її елементом, яка характеризується тим, що лопатка виконана з жаростійкого матеріалу з межею тривалої міцності, що дорівнює 0,1-0,8 межі тривалої міцності матеріалу несучого елемента. 2. Лопатка з несучим її елементом за п. 1, яка відрізняє ться тим, що як жаростійкий матеріал використовують матеріал з групи, що містить: С, Ni, Сr, Mo, W, Nb, Ті, Аl, Co, Fe, Mn, Si, P, S, B, Zr, Y, Cu, N, La. (19) (21) u200709880 (22) 03.09.2007 (24) 25.12.2007 (72) ОНИЩЕНКО ГЕДАЛІЙ ДАВИДОВИЧ, UA, НАЛЄГАЧ СЕРГІЙ ОЛЕКСАНДРОВИЧ, U A (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СПЕЦМАШ", UA, ОНИЩЕНКО ГЕДАЛІЙ ДАВИДОВИЧ, UA (56) 3 28935 При цьому жаростійкий матеріал, з якого виконана лопатка містить компоненти з групи що складається із C, Ni, Cr, Mo, W, Nb, Ті, Аl, Co, Fe, Mn, Si, P, S, B, Zr, У, Cu, N, La. Завдяки тому, що лопатка виконана з жаростійкого матеріалу з межею тривалої міцності рівним (1,1-20) межі тривалої міцності матеріалу несучого її елементу, термін служби лопатки і несучого елементу збільшився в (2,5-4) рази. Це дозволило скоротити кількість ремонтів, і окупити витрати на матеріал, використовуваний для виготовлення лопаток. Граничні параметри співвідношення жаростійкості матеріалу лопатки і несучого елементу встановлені експериментально. При зміні граничних параметрів співвідношення у велику сторону істотно збільшується вартість лопатки. При зміні співвідношення в меншу сторону значно скорочується ресурс лопатки. Суть корисної моделі пояснюється кресленням, на якому представлена лопатка турбокомпресора з несучим її елементом. Лопатка турбокомпресора 1 з несучим її елементом 2 виконана з жаростійкого матеріалу з межею тривалої міцності рівним (1,1-20) межі тривалої міцності матеріалу несучого її елементу 2. Лопатку відливають з жаростійкого сплаву. Жаростійкий сплав, з якого виконана лопатка, містить компоненти з групи що складається із С, Ni, Cr, Mo, W, Nb, Ті, Аl, Co, Fe, Mn, Si, P, S, B, Zr, У, Cu, N, La. Лопатка з несучим її елементом турбокомпресора була випробувана в промислових умовах. Результатами випробувань встановлено, що термін служби лопатки і несучого елементу, тобто ротора збільшився в 2,5-4 рази. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюBlade of turbo-compressor with bearing element
Автори англійськоюOnyschenko Hedalii Davydovych, Naliehach Serhii Oleksandrovych
Назва патенту російськоюЛопатка турбокомпрессора с несущим ее элементом
Автори російськоюОнищенко Гедалий Давидович, Онищенко Гедалий Давыдович, Налегач Сергей Александрович
МПК / Мітки
МПК: F01D 5/28
Мітки: елементом, лопатка, турбокомпресора, несучим
Код посилання
<a href="https://ua.patents.su/2-28935-lopatka-turbokompresora-z-nesuchim-elementom.html" target="_blank" rel="follow" title="База патентів України">Лопатка турбокомпресора з несучим її елементом</a>
