Спосіб локалізації і знешкодження аварійного витоку газу важче повітря

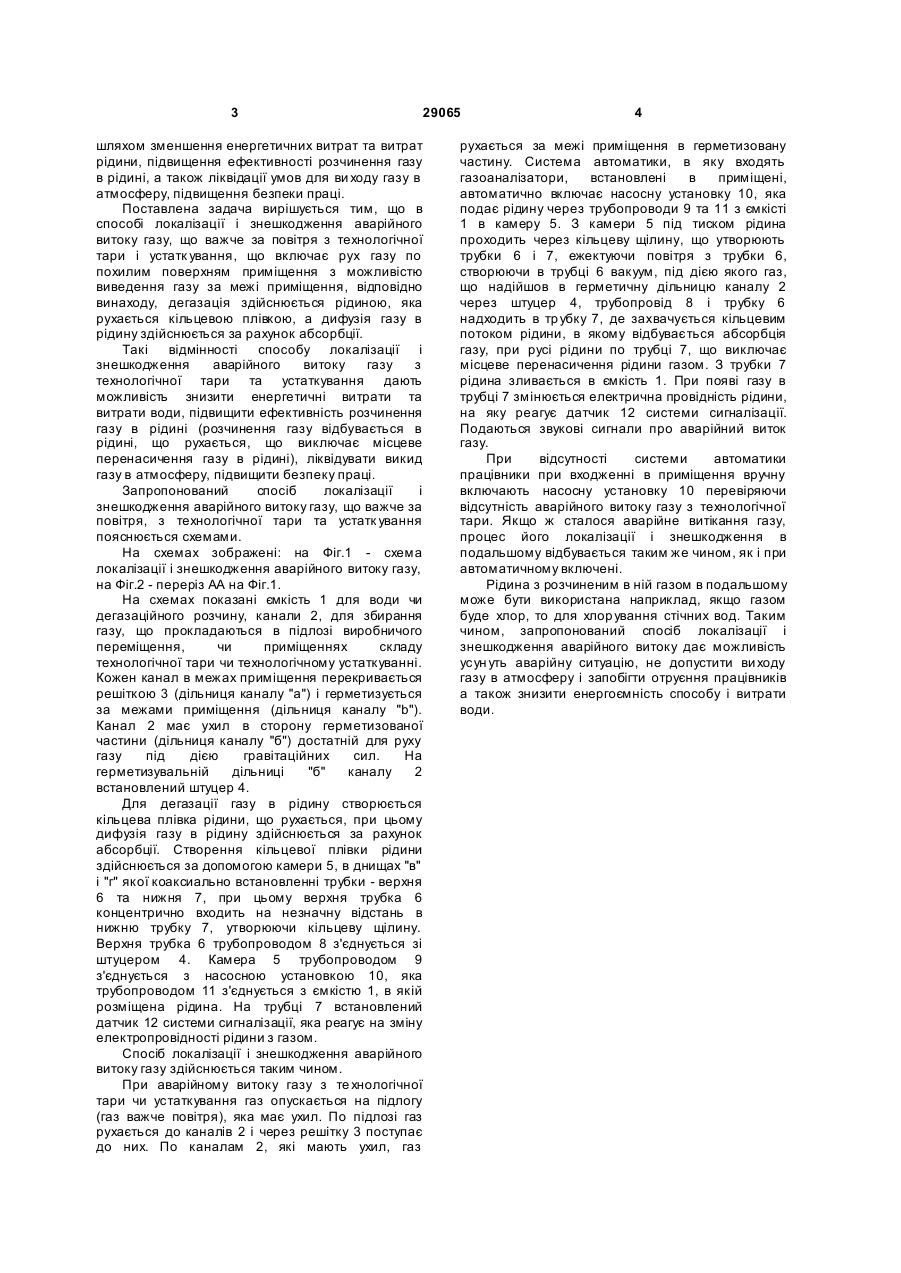

Спосіб локалізації і знешкодження аварійного витоку газ у, що важче за повітря, який відрізняє ться тим, що дегазацію газу здійснюють рідиною, яка рухається кільцевою плівкою, а дифузія газу в рідину здійснюється за рахунок абсорбції. (19) (21) u200612092 (22) 17.11.2006 (24) 10.01.2008 (72) ТКАЧ АНАТОЛІЙ АН АТОЛІЙОВИЧ, U A, ОРИШАКА ВОЛОДИМИР ОЛЕКСІЙОВИЧ, U A, ТИЩЕНКО ЛЮДМИЛА ВАСИЛІВНА, U A, ОРИШАКА ОЛЕГ ВОЛОДИ МИРОВИЧ, U A (73) КІРОВОГРАДСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, U A 3 29065 шляхом зменшення енергетичних витрат та витрат рідини, підвищення ефективності розчинення газу в рідині, а також ліквідації умов для ви ходу газу в атмосферу, підвищення безпеки праці. Поставлена задача вирішується тим, що в способі локалізації і знешкодження аварійного витоку газу, що важче за повітря з технологічної тари і устатк ування, що включає рух газу по похилим поверхням приміщення з можливістю виведення газу за межі приміщення, відповідно винаходу, дегазація здійснюється рідиною, яка рухається кільцевою плівкою, а дифузія газу в рідину здійснюється за рахунок абсорбції. Такі відмінності способу локалізації і знешкодження аварійного витоку газу з технологічної тари та устаткування дають можливість знизити енергетичні витрати та витрати води, підвищити ефективність розчинення газу в рідині (розчинення газу відбувається в рідині, що рухається, що виключає місцеве перенасичення газу в рідині), ліквідувати викид газу в атмосферу, підвищити безпеку праці. Запропонований спосіб локалізації і знешкодження аварійного витоку газу, що важче за повітря, з технологічної тари та устатк ування пояснюється схемами. На схемах зображені: на Фіг.1 - схема локалізації і знешкодження аварійного витоку газу, на Фіг.2 - переріз АА на Фіг.1. На схемах показані ємкість 1 для води чи дегазаційного розчину, канали 2, для збирання газу, що прокладаються в підлозі виробничого переміщення, чи приміщеннях складу технологічної тари чи технологічному устаткуванні. Кожен канал в межах приміщення перекривається решіткою 3 (дільниця каналу "а") і герметизується за межами приміщення (дільниця каналу "b"). Канал 2 має ухил в сторону герметизованої частини (дільниця каналу "б") достатній для руху газу під дією гравітаційних сил. На герметизувальній дільниці "б" каналу 2 встановлений штуцер 4. Для дегазації газу в рідину створюється кільцева плівка рідини, що рухається, при цьому дифузія газу в рідину здійснюється за рахунок абсорбції. Створення кільцевої плівки рідини здійснюється за допомогою камери 5, в днищах "в" і "г" якої коаксиально встановленні трубки - верхня 6 та нижня 7, при цьому верхня трубка 6 концентрично входить на незначну відстань в нижню трубку 7, утворюючи кільцеву щілину. Верхня трубка 6 трубопроводом 8 з'єднується зі штуцером 4. Камера 5 трубопроводом 9 з'єднується з насосною установкою 10, яка трубопроводом 11 з'єднується з ємкістю 1, в якій розміщена рідина. На трубці 7 встановлений датчик 12 системи сигналізації, яка реагує на зміну електропровідності рідини з газом. Спосіб локалізації і знешкодження аварійного витоку газу здійснюється таким чином. При аварійному витоку газу з те хнологічної тари чи устаткування газ опускається на підлогу (газ важче повітря), яка має ухил. По підлозі газ рухається до каналів 2 і через решітку 3 поступає до них. По каналам 2, які мають ухил, газ 4 рухається за межі приміщення в герметизовану частину. Система автоматики, в яку входять газоаналізатори, встановлені в приміщені, автоматично включає насосну установку 10, яка подає рідину через трубопроводи 9 та 11 з ємкісті 1 в камеру 5. З камери 5 під тиском рідина проходить через кільцеву щілину, що утворюють трубки 6 і 7, ежектуючи повітря з трубки 6, створюючи в трубці 6 вакуум, під дією якого газ, що надійшов в герметичну дільницю каналу 2 через штуцер 4, трубопровід 8 і трубку 6 надходить в тр убку 7, де захвачується кільцевим потоком рідини, в якому відбувається абсорбція газу, при русі рідини по трубці 7, що виключає місцеве перенасичення рідини газом. З трубки 7 рідина зливається в ємкість 1. При появі газу в трубці 7 змінюється електрична провідність рідини, на яку реагує датчик 12 системи сигналізації. Подаються звукові сигнали про аварійний виток газу. При відсутності системи автоматики працівники при входженні в приміщення вручну включають насосну установку 10 перевіряючи відсутність аварійного витоку газу з технологічної тари. Якщо ж сталося аварійне витікання газу, процес його локалізації і знешкодження в подальшому відбувається таким же чином, як і при автоматичному включені. Рідина з розчиненим в ній газом в подальшому може бути використана наприклад, якщо газом буде хлор, то для хлор ування стічних вод. Таким чином, запропонований спосіб локалізації і знешкодження аварійного витоку дає можливість усун уть аварійну ситуацію, не допустити ви ходу газу в атмосферу і запобігти отруєння працівників а також знизити енергоємність способу і витрати води.
