Установка для локалізації та утилізації аварійного витоку хлору з технологічної тари і устаткування

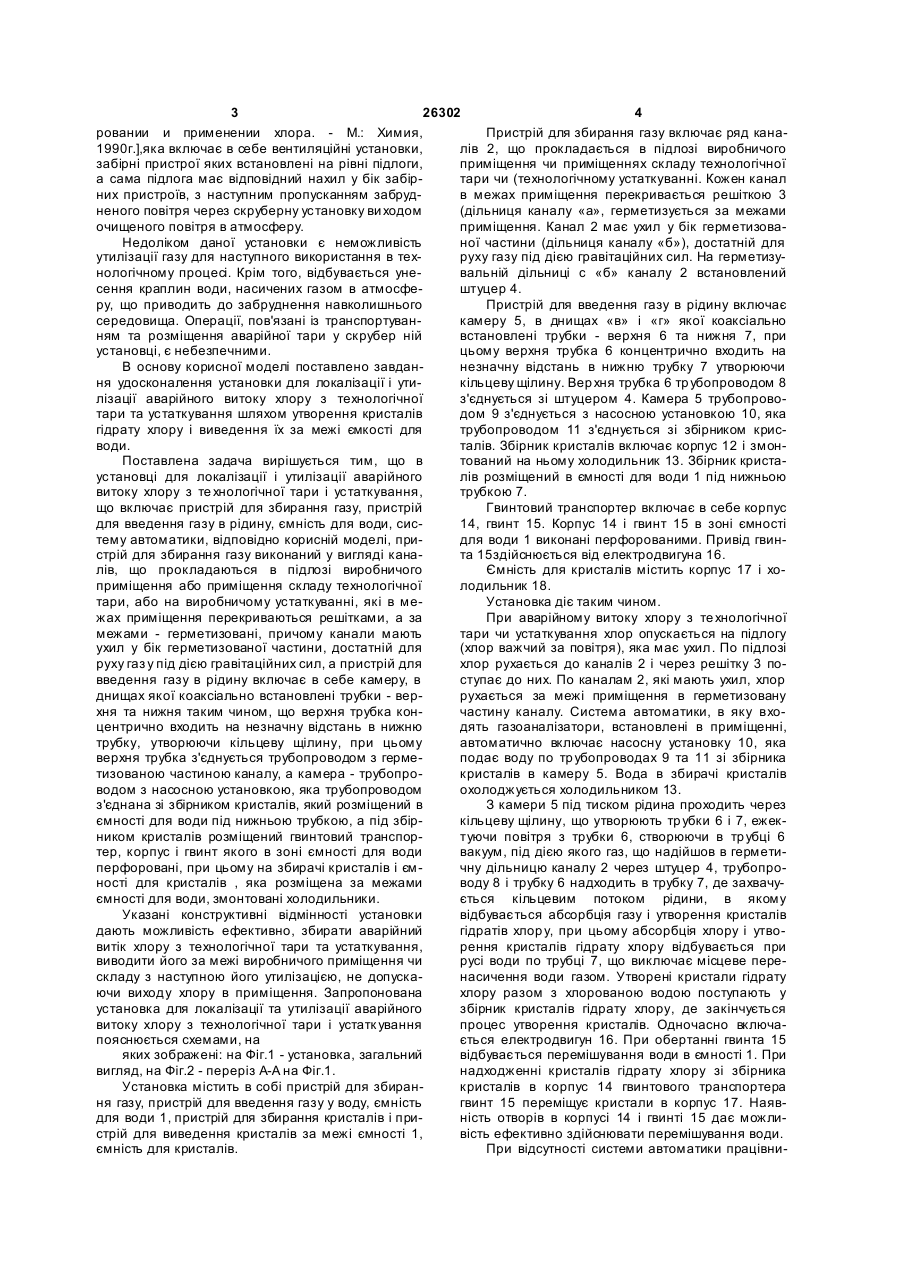

Установка для локалізації та утилізації аварійного витоку хлору з технологічної тари і устаткування, що включає пристрій для збирання газу, пристрій для введення газу в рідину, ємність для рідини і систему автоматики, яка відрізняється тим, що пристрій для збирання газу виконаний у вигляді каналів, що прокладаються в підлозі виробничого приміщення або приміщення складу технологічної тари, або на виробничому устаткуванні, які в межах приміщення перекриваються решітка 3 26302 4 ровании и применении хлора. - М.: Химия, Пристрій для збирання газу включає ряд кана1990г.],яка включає в себе вентиляційні установки, лів 2, що прокладається в підлозі виробничого забірні пристрої яких встановлені на рівні підлоги, приміщення чи приміщеннях складу технологічної а сама підлога має відповідний нахил у бік забіртари чи (технологічному устаткуванні. Кожен канал них пристроїв, з наступним пропусканням забрудв межах приміщення перекривається решіткою 3 неного повітря через скруберну установку ви ходом (дільниця каналу «а», герметизується за межами очищеного повітря в атмосферу. приміщення. Канал 2 має ухил у бік герметизоваНедоліком даної установки є неможливість ної частини (дільниця каналу «б»), достатній для утилізації газу для наступного використання в техруху газу під дією гравітаційних сил. На герметизунологічному процесі. Крім того, відбувається уневальній дільниці с «б» каналу 2 встановлений сення краплин води, насичених газом в атмосфештуцер 4. ру, що приводить до забруднення навколишнього Пристрій для введення газу в рідину включає середовища. Операції, пов'язані із транспортуванкамеру 5, в днищах «в» і «г» якої коаксіально ням та розміщення аварійної тари у скрубер ній встановлені трубки - верхня 6 та нижня 7, при установці, є небезпечними. цьому верхня трубка 6 концентрично входить на В основу корисної моделі поставлено завданнезначну відстань в нижню трубку 7 утворюючи ня удосконалення установки для локалізації і утикільцеву щілину. Вер хня трубка 6 тр убопроводом 8 лізації аварійного витоку хлору з технологічної з'єднується зі штуцером 4. Камера 5 трубопровотари та устаткування шляхом утворення кристалів дом 9 з'єднується з насосною установкою 10, яка гідрату хлору і виведення їх за межі ємкості для трубопроводом 11 з'єднується зі збірником крисводи. талів. Збірник кристалів включає корпус 12 і змонПоставлена задача вирішується тим, що в тований на ньому холодильник 13. Збірник кристаустановці для локалізації і утилізації аварійного лів розміщений в ємності для води 1 під нижньою витоку хлору з те хнологічної тари і устаткування, трубкою 7. що включає пристрій для збирання газу, пристрій Гвинтовий транспортер включає в себе корпус для введення газу в рідину, ємність для води, сис14, гвинт 15. Корпус 14 і гвинт 15 в зоні ємності тему автоматики, відповідно корисній моделі, придля води 1 виконані перфорованими. Привід гвинстрій для збирання газу виконаний у вигляді каната 15здійснюється від електродвигуна 16. лів, що прокладаються в підлозі виробничого Ємність для кристалів містить корпус 17 і хоприміщення або приміщення складу технологічної лодильник 18. тари, або на виробничому устаткуванні, які в меУстановка діє таким чином. жах приміщення перекриваються решітками, а за При аварійному витоку хлору з те хнологічної межами - герметизовані, причому канали мають тари чи устаткування хлор опускається на підлогу ухил у бік герметизованої частини, достатній для (хлор важчий за повітря), яка має ухил. По підлозі руху газ у під дією гравітаційних сил, а пристрій для хлор рухається до каналів 2 і через решітку 3 повведення газу в рідину включає в себе камеру, в ступає до них. По каналам 2, які мають ухил, хлор днищах якої коаксіально встановлені трубки - веррухається за межі приміщення в герметизовану хня та нижня таким чином, що верхня трубка кончастину каналу. Система автоматики, в яку вхоцентрично входить на незначну відстань в нижню дять газоаналізатори, встановлені в приміщенні, трубку, утворюючи кільцеву щілину, при цьому автоматично включає насосну установку 10, яка верхня трубка з'єднується трубопроводом з гермеподає воду по тр убопроводах 9 та 11 зі збірника тизованою частиною каналу, а камера - трубопрокристалів в камеру 5. Вода в збирачі кристалів водом з насосною установкою, яка трубопроводом охолоджується холодильником 13. з'єднана зі збірником кристалів, який розміщений в З камери 5 під тиском рідина проходить через ємності для води під нижньою трубкою, а під збіркільцеву щілину, що утворюють тр убки 6 і 7, ежекником кристалів розміщений гвинтовий транспортуючи повітря з трубки 6, створюючи в тр убці 6 тер, корпус і гвинт якого в зоні ємності для води вакуум, під дією якого газ, що надійшов в герметиперфоровані, при цьому на збирачі кристалів і ємчну дільницю каналу 2 через штуцер 4, трубопроності для кристалів , яка розміщена за межами воду 8 і трубку 6 надходить в трубку 7, де захвачуємності для води, змонтовані холодильники. ється кільцевим потоком рідини, в якому Указані конструктивні відмінності установки відбувається абсорбція газу і утворення кристалів дають можливість ефективно, збирати аварійний гідратів хлор у, при цьому абсорбція хлору і утвовитік хлору з технологічної тари та устаткування, рення кристалів гідрату хлору відбувається при виводити його за межі виробничого приміщення чи русі води по трубці 7, що виключає місцеве перескладу з наступною його утилізацією, не допусканасичення води газом. Утворені кристали гідрату ючи виходу хлору в приміщення. Запропонована хлору разом з хлорованою водою поступають у установка для локалізації та утилізації аварійного збірник кристалів гідрату хлору, де закінчується витоку хлору з технологічної тари і устатк ування процес утворення кристалів. Одночасно включапояснюється схемами, на ється електродвигун 16. При обертанні гвинта 15 яких зображені: на Фіг.1 - установка, загальний відбувається перемішування води в ємності 1. При вигляд, на Фіг.2 - переріз А-А на Фіг.1. надходженні кристалів гідрату хлору зі збірника Установка містить в собі пристрій для збиранкристалів в корпус 14 гвинтового транспортера ня газу, пристрій для введення газу у воду, ємність гвинт 15 переміщує кристали в корпус 17. Наявдля води 1, пристрій для збирання кристалів і приність отворів в корпусі 14 і гвинті 15 дає можлистрій для виведення кристалів за межі ємності 1, вість ефективно здійснювати перемішування води. ємність для кристалів. При відсутності системи автоматики працівни 5 26302 6 ки при входженні в приміщення вручн у включають використовува тись в технологічному процесі хлонасосну установку і гвинтовий транспортер перерування води. віряючи відсутність аварійного витоку газу з техТаким чином, запропонована установка для нологічної тари. Якщо сталося аварійне витікання локалізації і утилізації аварійного витоку газу дає газу процес його локалізації і утилізації в подальможливість усун ути аварійну ситуацію та не допушому відбувається таким же чином, як і при автостити ви ходу газ у в атмосферу і запобігти отруєнматичному включенні. ню працівників, а також використати хлор, що витік Кристали гідрату хлору в подальшому можуть з технологічної тари, для хлор ування води. 7 Комп’ютерна в ерстка О. Рябко 26302 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
