Вузол кріплення різального комплекту вовчків

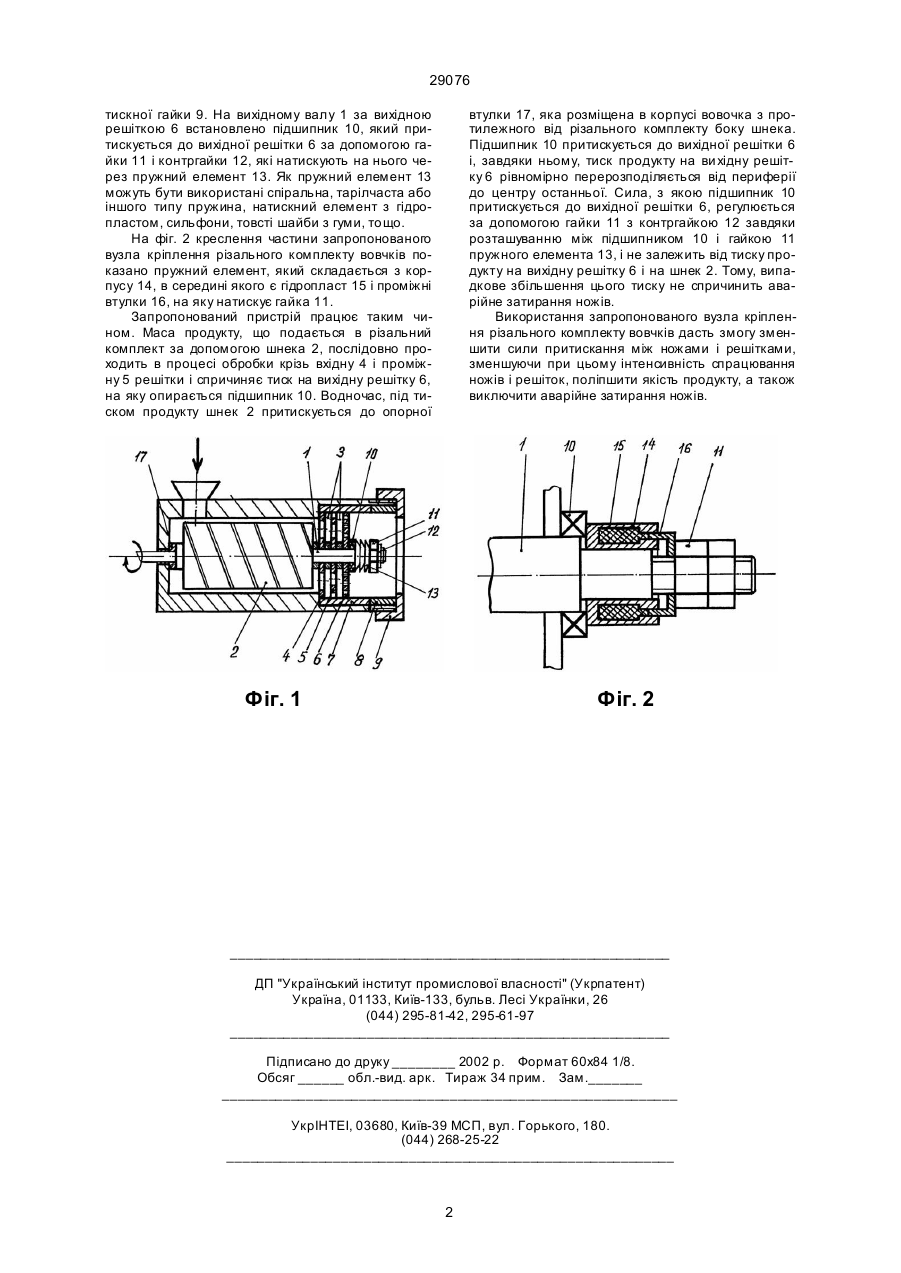

Вузол кріплення різального комплекту вовчків, що складається з послідовно встановлених на вихідному валу ножів, решіток і підшипника, який розміщено за вихідною решіткою і притискную гайкою і контргайкою, який відрізняється тим, що між підшипником і гайкою встановлено пружний елемент. (19) (21) 97126391 (22) 29.12.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Некоз Сергій Олександрович, Білий Вячеслав Іванович, Некоз Олександр Іванович, Литвиненко Олександр Анатолійович 29076 тискної гайки 9. На вихідному валу 1 за вихідною решіткою 6 встановлено підшипник 10, який притискується до вихідної решітки 6 за допомогою гайки 11 і контргайки 12, які натискують на нього через пружний елемент 13. Як пружний елемент 13 можуть бути використані спіральна, тарілчаста або іншого типу пружина, натискний елемент з гідропластом, сильфони, товсті шайби з гуми, тощо. На фіг. 2 креслення частини запропонованого вузла кріплення різального комплекту вовчків показано пружний елемент, який складається з корпусу 14, в середині якого є гідропласт 15 і проміжні втулки 16, на яку натискує гайка 11. Запропонований пристрій працює таким чином. Маса продукту, що подається в різальний комплект за допомогою шнека 2, послідовно проходить в процесі обробки крізь вхідну 4 і проміжну 5 решітки і спричиняє тиск на вихідну решітку 6, на яку опирається підшипник 10. Водночас, під тиском продукту шнек 2 притискується до опорної втулки 17, яка розміщена в корпусі вовочка з протилежного від різального комплекту боку шнека. Підшипник 10 притискується до вихідної решітки 6 і, завдяки ньому, тиск продукту на ви хідну решітку 6 рівномірно перерозподіляється від периферії до центру останньої. Сила, з якою підшипник 10 притискується до вихідної решітки 6, регулюється за допомогою гайки 11 з контргайкою 12 завдяки розташуванню між підшипником 10 і гайкою 11 пружного елемента 13, і не залежить від тиску продукту на вихідну решітку 6 і на шнек 2. Тому, випадкове збільшення цього тиску не спричинить аварійне затирання ножів. Використання запропонованого вузла кріплення різального комплекту вовчків дасть змогу зменшити сили притискання між ножами і решітками, зменшуючи при цьому інтенсивність спрацювання ножів і решіток, поліпшити якість продукту, а також виключити аварійне затирання ножів. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
