Пристрій рахування чотиривісних відчепів залізничних рухомих складів
Формула / Реферат
Пристрій рахування чотиривісних відчепів залізничних рухомих складів, що включає датчик, установлений на залізничній колії, і лічильник осей відчепів, який відрізняється тим, що вихід датчика підключений до входу перешкодозахищеного операційного підсилювача, а його вихід підключений до вузла гальванічної розв'язки, до виходу якого підключений перший вхід лічильника осей відчеплення, а вихід останнього підключений до свого другого входу, причому пристрій містить не менше одного послідовно з'єднаних лічильників відчепів, до першого входу першого з яких підключений вихід лічильника осей відчеплення, причому на другий вхід кожного лічильника відчепів подається сигнал установки нуля, а їхні виходи підключені до входів відповідних дешифраторів, виходи яких, у свою чергу, підключені до входів блока цифрової індикації.
Текст

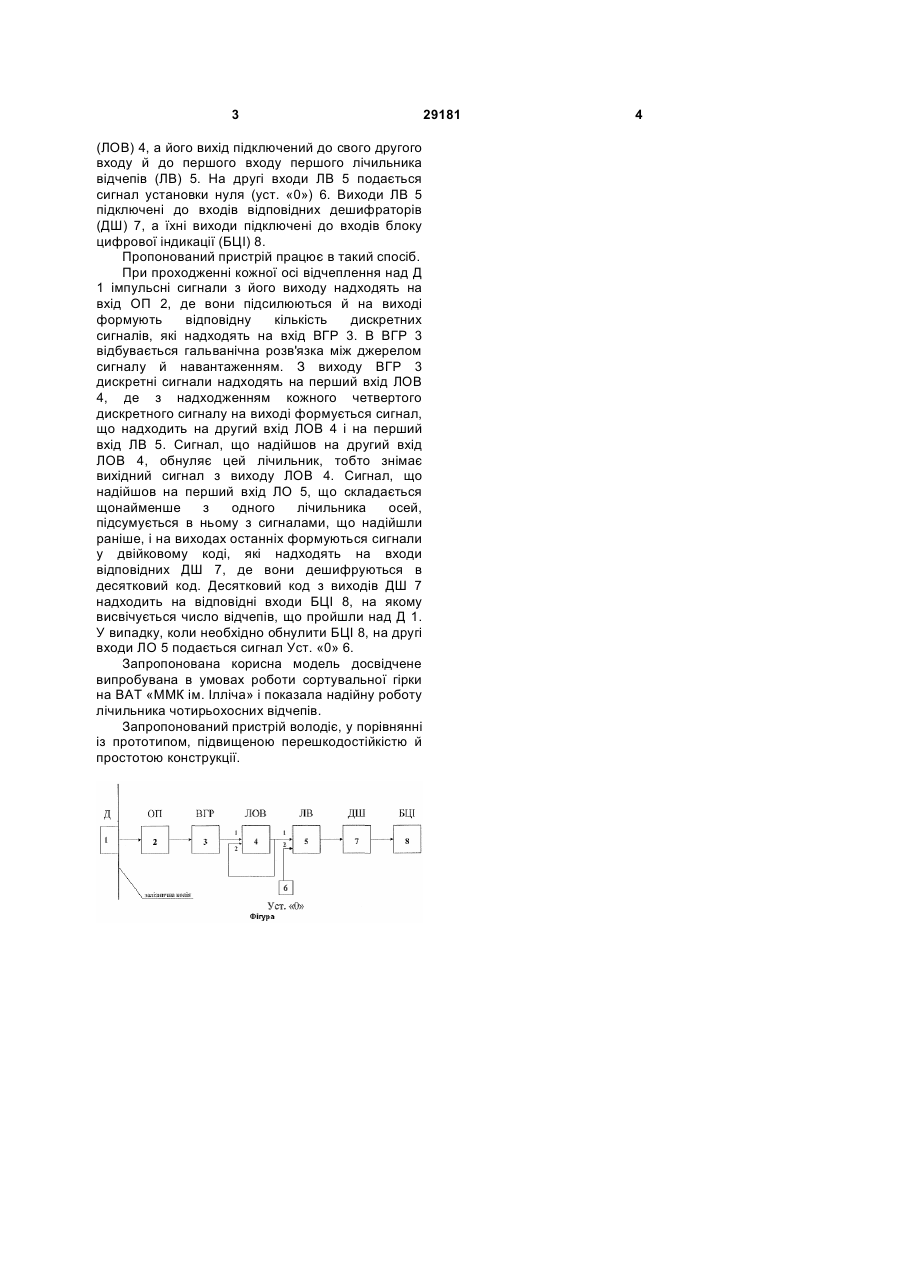

Пристрій рахування чотиривісних відчепів залізничних рухомих складів, що включає датчик, установлений на залізничній колії, і лічильник осей відчепів, який відрізняється тим, що вихід датчика підключений до входу 3 (ЛОВ) 4, а його вихід підключений до свого другого входу й до першого входу першого лічильника відчепів (ЛВ) 5. На другі входи ЛВ 5 подається сигнал установки нуля (уст. «0») 6. Виходи ЛВ 5 підключені до входів відповідних дешифраторів (ДШ) 7, а їхні виходи підключені до входів блоку цифрової індикації (БЦІ) 8. Пропонований пристрій працює в такий спосіб. При проходженні кожної осі відчеплення над Д 1 імпульсні сигнали з його виходу надходять на вхід ОП 2, де вони підсилюються й на виході формують відповідну кількість дискретних сигналів, які надходять на вхід ВГР 3. В ВГР 3 відбувається гальванічна розв'язка між джерелом сигналу й навантаженням. З виходу ВГР 3 дискретні сигнали надходять на перший вхід ЛОВ 4, де з надходженням кожного четвертого дискретного сигналу на виході формується сигнал, що надходить на другий вхід ЛОВ 4 і на перший вхід ЛВ 5. Сигнал, що надійшов на другий вхід ЛОВ 4, обнуляє цей лічильник, тобто знімає вихідний сигнал з виходу ЛОВ 4. Сигнал, що надійшов на перший вхід ЛО 5, що складається щонайменше з одного лічильника осей, підсумується в ньому з сигналами, що надійшли раніше, і на виходах останніх формуються сигнали у двійковому коді, які надходять на входи відповідних ДШ 7, де вони дешифруються в десятковий код. Десятковий код з виходів ДШ 7 надходить на відповідні входи БЦІ 8, на якому висвічується число відчепів, що пройшли над Д 1. У випадку, коли необхідно обнулити БЦІ 8, на другі входи ЛО 5 подається сигнал Уст. «0» 6. Запропонована корисна модель досвідчене випробувана в умовах роботи сортувальної гірки на ВАТ «ММК ім. Ілліча» і показала надійну роботу лічильника чотирьохосних відчепів. Запропонований пристрій володіє, у порівнянні із прототипом, підвищеною перешкодостійкістю й простотою конструкції. 29181 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice of counting of four-axle cuts of railroad rolling stocks
Автори англійськоюSnitovskyi Volodymyr Mykhailovych
Назва патенту російськоюУстройство счета четырехосных отцепов железнодорожных подвижных составов
Автори російськоюСнитовский Владимир Михайлович
МПК / Мітки
МПК: B61L 1/00
Мітки: чотиривісних, рухомих, складів, пристрій, залізничних, відчепів, рахування
