Пристрій для вимірювання концентрації гідродинамічно активних полімерів у розчинах

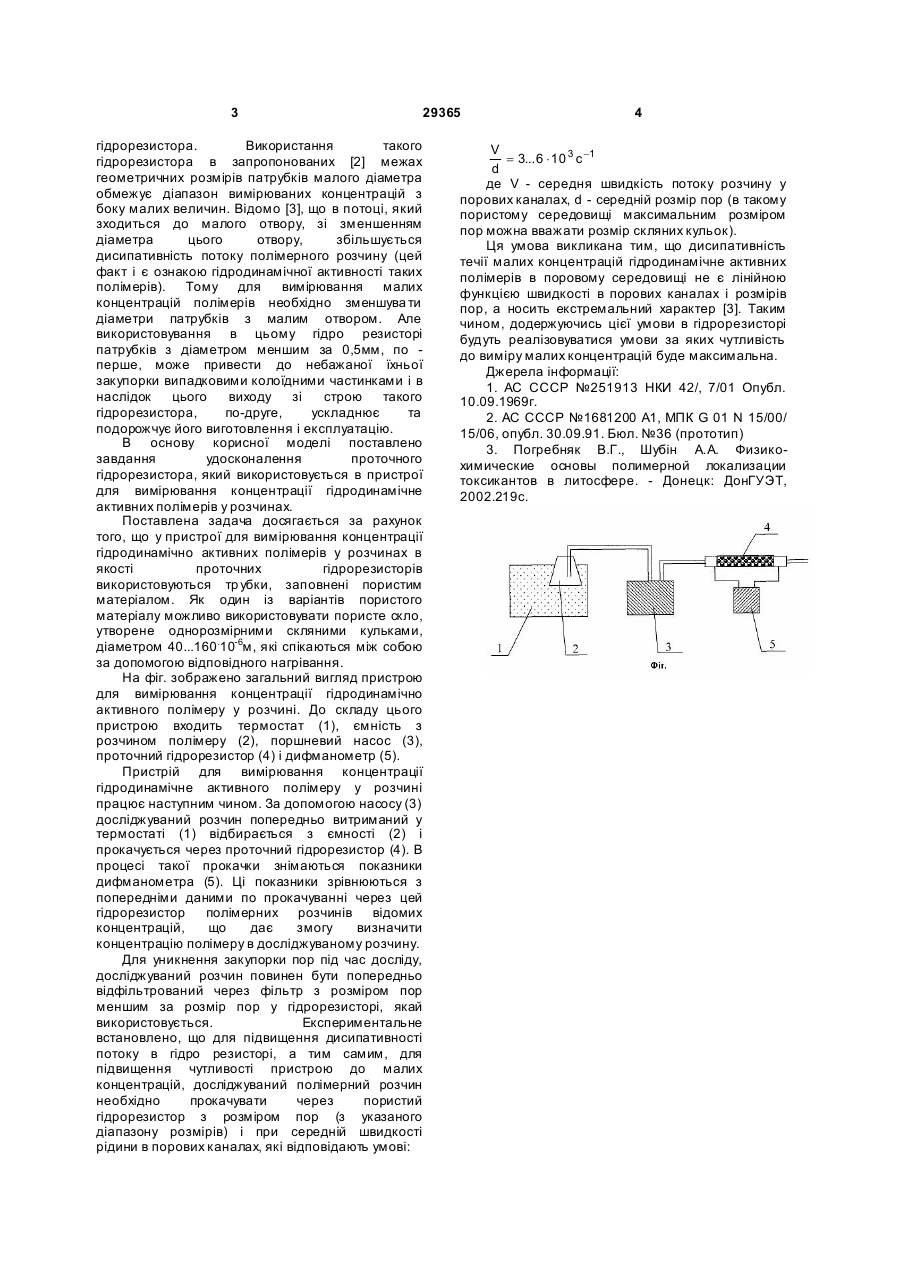

Пристрій для вимірювання концентрації гідродинамічно активних полімерів у розчинах, до якого входить термостат з ємністю, де міститься 3 29365 гідрорезистора. Використання такого гідрорезистора в запропонованих [2] межах геометричних розмірів патрубків малого діаметра обмежує діапазон вимірюваних концентрацій з боку малих величин. Відомо [3], що в потоці, який зходиться до малого отвору, зі зменшенням діаметра цього отвору, збільшується дисипативність потоку полімерного розчину (цей факт і є ознакою гідродинамічної активності таких полімерів). Тому для вимірювання малих концентрацій полімерів необхідно зменшува ти діаметри патрубків з малим отвором. Але використовування в цьому гідро резисторі патрубків з діаметром меншим за 0,5мм, по перше, може привести до небажаної їхньої закупорки випадковими колоїдними частинками і в наслідок цього виходу зі строю такого гідрорезистора, по-друге, ускладнює та подорожчує його виготовлення і експлуатацію. В основу корисної моделі поставлено завдання удосконалення проточного гідрорезистора, який використовується в пристрої для вимірювання концентрації гідродинамічне активних полімерів у розчинах. Поставлена задача досягається за рахунок того, що у пристрої для вимірювання концентрації гідродинамічно активних полімерів у розчинах в якості проточних гідрорезисторів використовуються тр убки, заповнені пористим матеріалом. Як один із варіантів пористого матеріалу можливо використовувати пористе скло, утворене однорозмірними скляними кульками, діаметром 40...160.10-6м, які спікаються між собою за допомогою відповідного нагрівання. На фіг. зображено загальний вигляд пристрою для вимірювання концентрації гідродинамічно активного полімеру у розчині. До складу цього пристрою входить термостат (1), ємність з розчином полімеру (2), поршневий насос (3), проточний гідрорезистор (4) і дифманометр (5). Пристрій для вимірювання концентрації гідродинамічне активного полімеру у розчині працює наступним чином. За допомогою насосу (3) досліджуваний розчин попередньо витриманий у термостаті (1) відбирається з ємності (2) і прокачується через проточний гідрорезистор (4). В процесі такої прокачки знімаються показники дифманометра (5). Ці показники зрівнюються з попередніми даними по прокачуванні через цей гідрорезистор полімерних розчинів відомих концентрацій, що дає змогу визначити концентрацію полімеру в досліджуваному розчину. Для уникнення закупорки пор під час досліду, досліджуваний розчин повинен бути попередньо відфільтрований через фільтр з розміром пор меншим за розмір пор у гідрорезисторі, якай використовується. Експериментальне встановлено, що для підвищення дисипативності потоку в гідро резисторі, а тим самим, для підвищення чутливості пристрою до малих концентрацій, досліджуваний полімерний розчин необхідно прокачувати через пористий гідрорезистор з розміром пор (з указаного діапазону розмірів) і при середній швидкості рідини в порових каналах, які відповідають умові: 4 V = 3... 6 × 10 3 c -1 d де V - середня швидкість потоку розчину у порових каналах, d - середній розмір пор (в такому пористому середовищі максимальним розміром пор можна вважати розмір скляних кульок). Ця умова викликана тим, що дисипативність течії малих концентрацій гідродинамічне активних полімерів в поровому середовищі не є лінійною функцією швидкості в порових каналах і розмірів пор, а носить екстремальний характер [3]. Таким чином, додержуючись цієї умови в гідрорезисторі будуть реалізовуватися умови за яких чутливість до виміру малих концентрацій буде максимальна. Джерела інформації: 1. AC СССР №251913 НКИ 42/, 7/01 Опубл. 10.09.1969г. 2. АС СССР №1681200 А1, МПК G 01 N 15/00/ 15/06, опубл. 30.09.91. Бюл. №36 (прототип) 3. Погребняк В.Г., Шубін А.А. Физикохимические основы полимерной локализации токсикантов в литосфере. - Донецк: ДонГУЭТ, 2002.219с.
