Пристрій для герметизації муфтового з`єднання труб
Номер патенту: 29453
Опубліковано: 10.01.2008
Автори: Онищук Станіслав Юрійович, Копей Богдан Володимирович
Формула / Реферат
Пристрій для герметизації муфтових з'єднань труб, що встановлюється між торцями труб і являє собою циліндричну втулку, який відрізняється тим, що циліндрична втулка виконана у вигляді пружини з витками, виступ кожного наступного з яких накладається на попередній виток, утворюючи гладку, герметичну циліндричну поверхню.
Текст

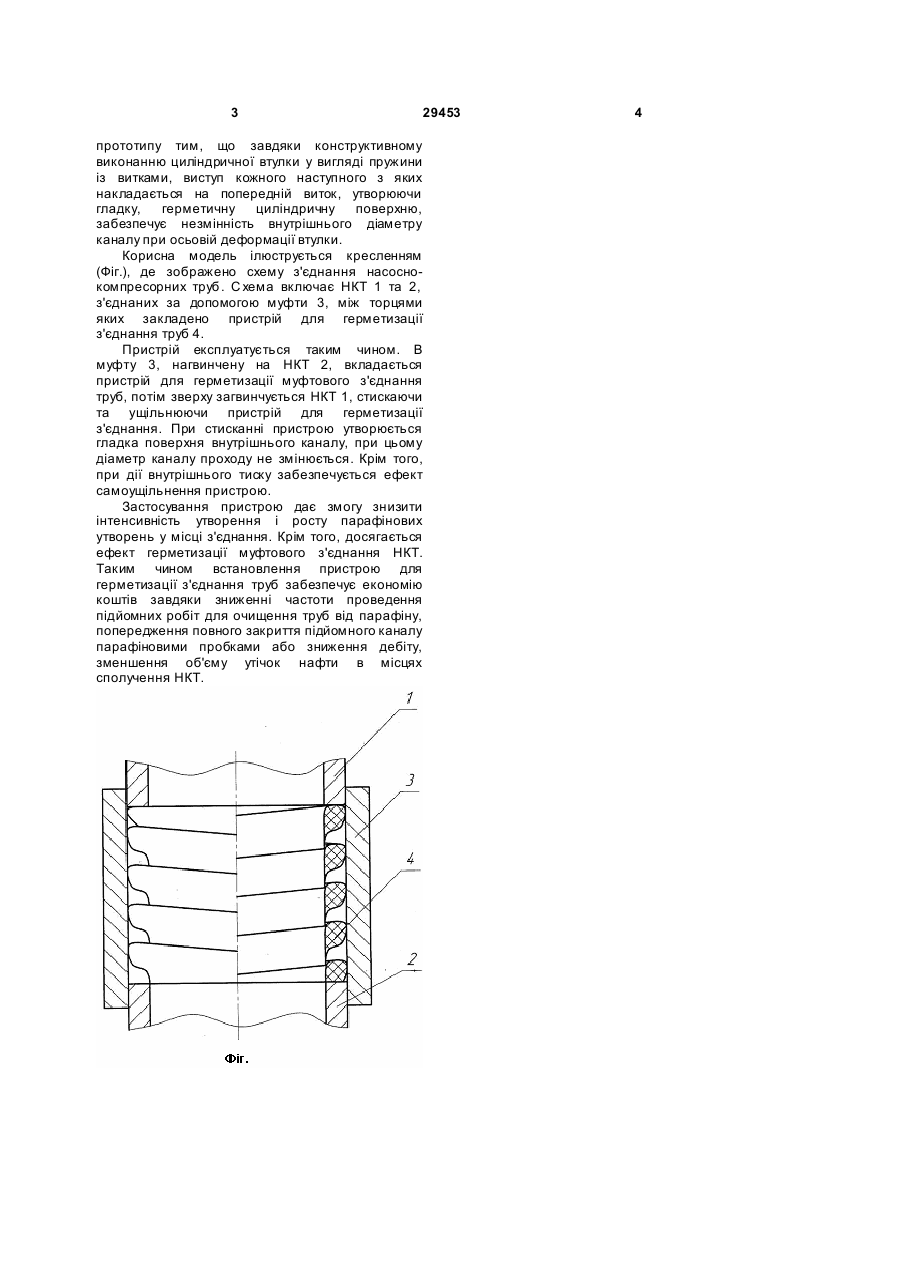

Пристрій для герметизації муфтови х з'єднань труб, що встановлюється між торцями труб і являє собою циліндричну втулку, який відрізняється тим, що циліндрична втулка виконана у вигляді пружини з витками, виступ кожного наступного з яких накладається на попередній виток, утворюючи гладку, герметичну циліндричну поверхню. (19) (21) u200710951 (22) 03.10.2007 (24) 10.01.2008 (72) КОПЕЙ БОГДАН ВОЛОДИМИРОВИЧ, U A, ОНИЩУК СТАНІСЛАВ ЮРІЙОВИЧ, UA (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І Г АЗУ, U A (56) 3 29453 прототипу тим, що завдяки конструктивному виконанню циліндричної втулки у вигляді пружини із витками, виступ кожного наступного з яких накладається на попередній виток, утворюючи гладку, герметичну циліндричну поверхню, забезпечує незмінність внутрішнього діаметру каналу при осьовій деформації втулки. Корисна модель ілюструється кресленням (Фіг.), де зображено схему з'єднання насоснокомпресорних труб. С хема включає НКТ 1 та 2, з'єднаних за допомогою муфти 3, між торцями яких закладено пристрій для герметизації з'єднання труб 4. Пристрій експлуатується таким чином. В муфту 3, нагвинчену на НКТ 2, вкладається пристрій для герметизації муфтового з'єднання труб, потім зверху загвинчується НКТ 1, стискаючи та ущільнюючи пристрій для герметизації з'єднання. При стисканні пристрою утворюється гладка поверхня внутрішнього каналу, при цьому діаметр каналу проходу не змінюється. Крім того, при дії внутрішнього тиску забезпечується ефект самоущільнення пристрою. Застосування пристрою дає змогу знизити інтенсивність утворення і росту парафінових утворень у місці з'єднання. Крім того, досягається ефект герметизації муфтового з'єднання НКТ. Таким чином встановлення пристрою для герметизації з'єднання труб забезпечує економію коштів завдяки зниженні частоти проведення підйомних робіт для очищення труб від парафіну, попередження повного закриття підйомного каналу парафіновими пробками або зниження дебіту, зменшення об'єму утічок нафти в місцях сполучення НКТ. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for sealing pipe muff joint
Автори англійськоюKopei Bohdan Volodymyrovych, Onyschuk Stanislav Yuriiovych
Назва патенту російськоюУстройство для герметизации муфтового соединения труб
Автори російськоюКопей Богдан Владимирович, Онищук Станислав Юрьевич
МПК / Мітки
МПК: E21B 17/04
Мітки: з'єднання, пристрій, труб, муфтового, герметизації
