Спосіб визначення межі міцності пластмас при перерізуванні
Формула / Реферат
Спосіб визначення межі міцності пластмас при перерізуванні, що включає використання нерухомих опор пристрою, розміщених одна від одної на відстані, більшій від товщини рухомого ножа з можливістю прикладання навантаження від головки преса до зразка і його перерізування, який відрізняється тим, що за допомогою пристрою із двох рухомого верхнього і нерухомого нижнього ножів з вирізами у стійках і з'єднаних у один вузол за допомогою ковзної Т-подібної посадки, при переміщенні у вертикальній площині верхнього рухомого ножа і суміщенні внутрішніх поверхонь вирізів стійок утворюють жорстку призматичної форми обойму з розмірами, рівними розмірам зразка, в якій розміщують зразок, а навантаження прикладають до верхнього рухомого ножа і забезпечують перерізування пластмаси в одній площині.
Текст

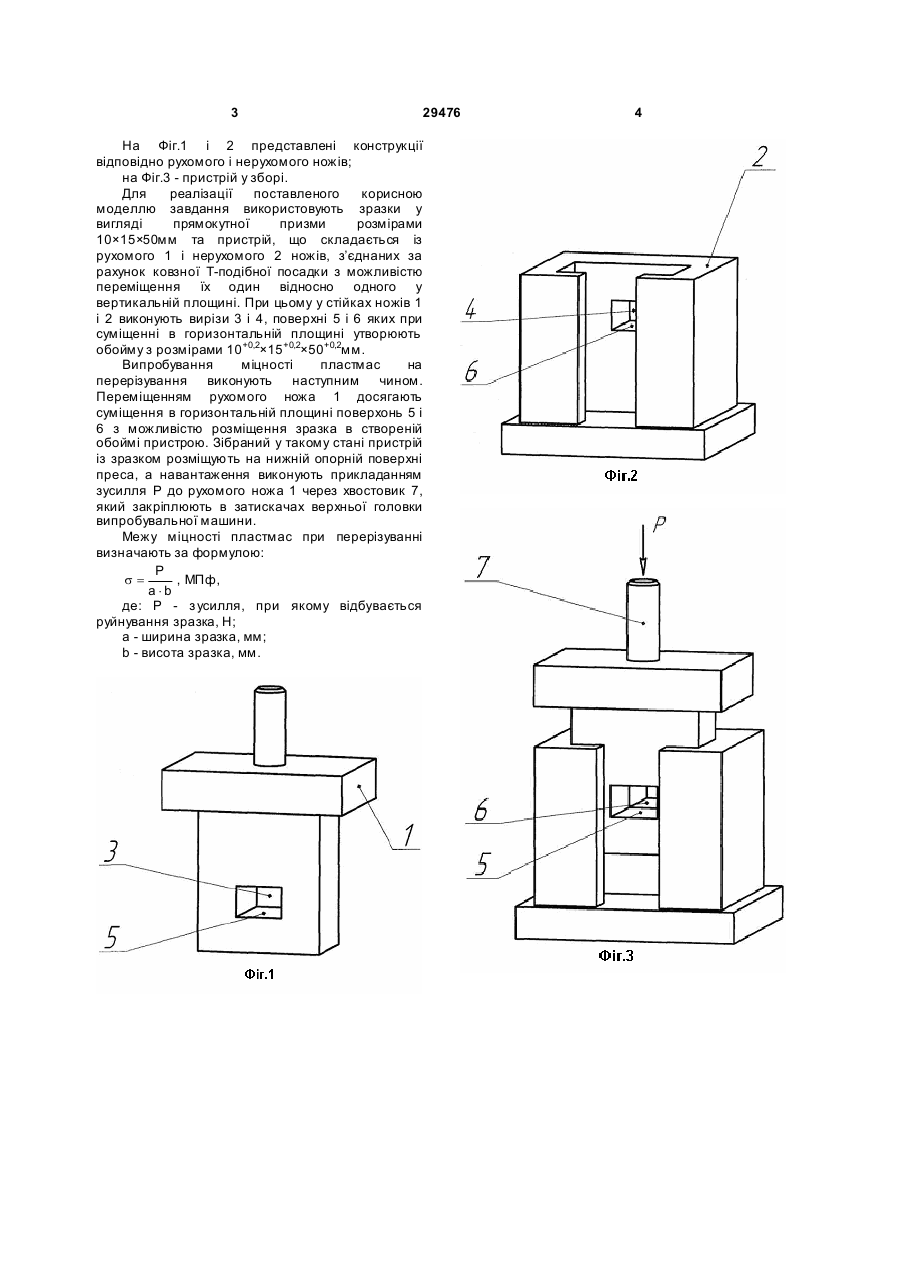

Спосіб визначення межі міцності пластмас при перерізуванні, що включає використання нерухомих опор пристрою, розміщених одна від одної на відстані, більшій від товщини рухомого ножа з можливістю прикладання навантаження від головки преса до зразка і його перерізування, який 3 29476 На Фіг.1 і 2 представлені конструкції відповідно рухомого і нерухомого ножів; на Фіг.3 - пристрій у зборі. Для реалізації поставленого корисною моделлю завдання використовують зразки у вигляді прямокутної призми розмірами 10×15×50мм та пристрій, що складається із рухомого 1 і нерухомого 2 ножів, з’єднаних за рахунок ковзної Т-подібної посадки з можливістю переміщення їх один відносно одного у вертикальній площині. При цьому у стійках ножів 1 і 2 виконують вирізи 3 і 4, поверхні 5 і 6 яких при суміщенні в горизонтальній площині утворюють обойму з розмірами 10+0,2×15+0,2×50+0,2мм. Випробування міцності пластмас на перерізування виконують наступним чином. Переміщенням рухомого ножа 1 досягають суміщення в горизонтальній площині поверхонь 5 і 6 з можливістю розміщення зразка в створеній обоймі пристрою. Зібраний у такому стані пристрій із зразком розміщують на нижній опорній поверхні преса, а навантаження виконують прикладанням зусилля Р до рухомого ножа 1 через хвостовик 7, який закріплюють в затискачах верхньої головки випробувальної машини. Межу міцності пластмас при перерізуванні визначають за формулою: P s= , МПф, a×b де: Р - з усилля, при якому відбувається руйнування зразка, Н; а - ширина зразка, мм; b - висота зразка, мм. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of breaking point of plastics at cutting
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюСпособ определения предела прочности пластмасс при перерезании
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: G01N 3/40
Мітки: перерізуванні, визначення, спосіб, межі, пластмас, міцності
