Номер патенту: 54936
Опубліковано: 17.03.2003
Автори: Крижанівський Володимир Андрійович, Валявський Іван Анатолійович
Формула / Реферат
Стіл, який складається з основи, виконаної у вигляді призми, рухомої платформи, шести штанг постійної довжини, кінці яких шарнірно зв'язані з рухомою платформою та основою, який відрізняється тим, що шарніри, які зв'язують штанги з основою, виконані з можливістю переміщення вздовж напрямних, розташованих на гранях основи.
Текст

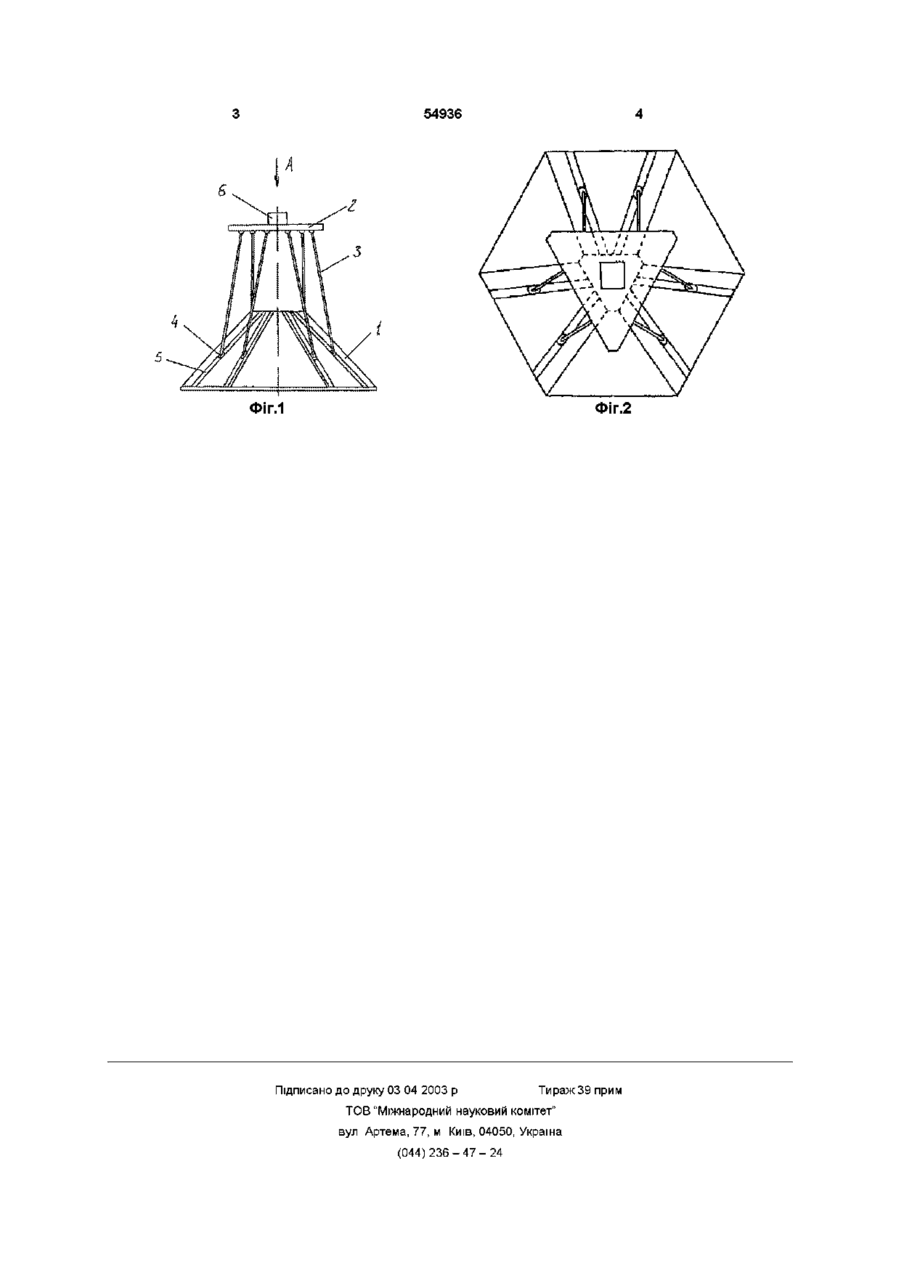

Стіл, ЯКИЙ складається з основи, виконаної у вигляді призми, рухомої платформи, шести штанг постійної довжини, КІНЦІ яких шарнірно зв'язані з рухомою платформою та основою, який відрізняється тим, що шарніри, які зв'язують штанги з основою, виконані з можливістю переміщення вздовж напрямних, розташованих на гранях основи Винахід відноситься до галузі верстатобудування Відомий пристрій для переміщення робочого органу, прийнятий в якості прототипу, який складається з основи, виконаної у вигляді плити, та рухомої платформи, зв'язаних шістьма механізмами поздовжнього переміщення за допомогою шарнірів з механізмом блокування, які можуть переміщуватись по нерухомій платформі (див а с №1558666, кл B25J11/00, 1990) Недоліком цього пристрою є значна виробнича площина та складна конструкція механізмів поздовжнього переміщення Задача, яку вирішує винахід, полягає в усуненні вказаного недоліку - спрощенні конструкції та зменшенні виробничої площини пристрою Вказана задача вирішується завдяки тому, що шарніри, які зв'язують штанги з основою, виконані з можливістю переміщення вздовж напрямних, розташованих на гранях основи На фіг 1 представлена конструкція столу, загальний вигляд, на фіг 2 - вид А на фіг 1 Стіл (фиг 1) містить основу 1, виконану у вигляді призми, рухому платформу 2, шість штанг постійної довжини 3, один кінець яких шарнірно зв'язаний з платформою 2, а інший кінець за допомогою шарніру 4 - з основою 1, причому шарніри 4 виконані з можливістю переміщення вздовж напрямних 5, розташованих на гранях призматичної основи 1 Стіл працює таким чином Оброблювана заготовка 6 встановлюється на рухому платформу 2 Зміна положення платформи під час обробки відбувається при одночасному узгодженому переміщенні шарнірів 4 вздовж напрямних 5, завдяки чому досягається рух платформи 2 по п'яти координатам Таким чином задача - спрощенні конструкції та зменшенні виробничої площини - вирішується ВІДМІННІСТЬ запропонованої конструкції полягає в тому, що сукупність основних ознак надає конструкції нові, невідомі раніше властивості зменшення виробничої площини за рахунок використання призматичної основи та спрощення конструкції за рахунок використання штанг постійної довжини Стіл запропонованої конструкції може знайти широке використання в машинобудуванні для формоутворення складних фасонних поверхонь (О со Ю 54936 ФІГ.1 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюTable
Автори англійськоюKryzhanivskyi Volodymyr Andriiovych, Valiavskyi Ivan Anatoliiovych
Назва патенту російськоюСтол
Автори російськоюКрижанивский Владимир Андреевич, Валявский Иван Анатольевич
МПК / Мітки
МПК: B23Q 1/00
Мітки: стіл
