Форсунка системи живлення теплового двигуна

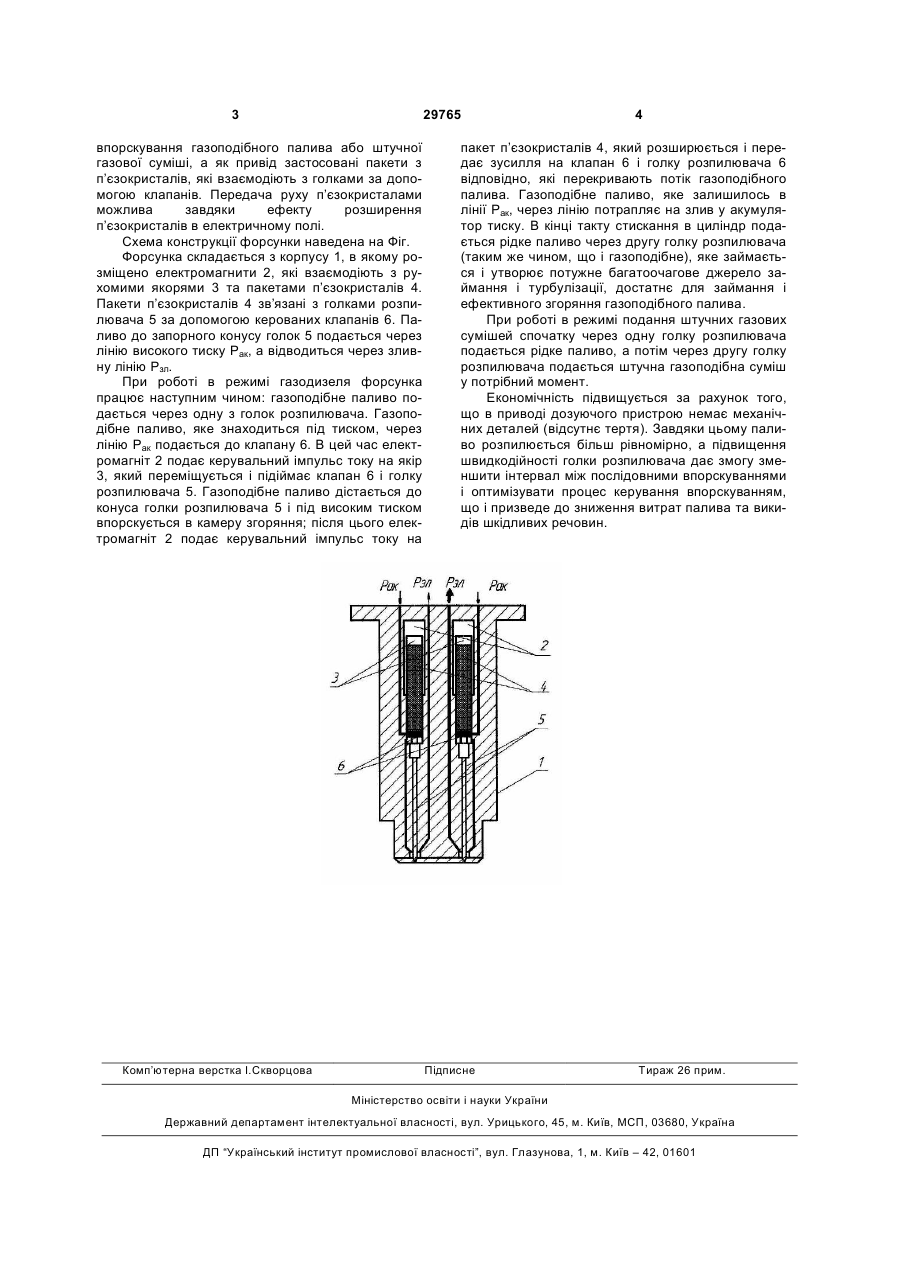

Форсунка системи живлення теплового двигуна, що містить корпус, в якому розташована голка для впорскування рідкого палива та її привід, яка відрізняється тим, що додатково в корпусі розміщена голка для впорскування газоподібного палива або штучної газової суміші, а як привід застосовані пакети з п’єзокристалів, які взаємодіють з голками за допомогою клапанів. (19) (21) u200710975 (22) 04.10.2007 (24) 25.01.2008 (72) ПРИХОДЬКО АНАТОЛІЙ МАКАРОВИЧ, UA, НАЗАРЕЦЬ ВІКТОР СЕМЕНОВИЧ, UA, ГУБИНСЬКИЙ МИХАЙЛО ВОЛОДИМИРОВИЧ, UA, ЗАГОРУЛЯ МАКСИМ ОЛЕГОВИЧ, UA (73) НАЦІОНАЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ, UA 3 29765 впорскування газоподібного палива або штучної газової суміші, а як привід застосовані пакети з п’єзокристалів, які взаємодіють з голками за допомогою клапанів. Передача руху п’єзокристалами можлива завдяки ефекту розширення п’єзокристалів в електричному полі. Схема конструкції форсунки наведена на Фіг. Форсунка складається з корпусу 1, в якому розміщено електромагнити 2, які взаємодіють з рухомими якорями 3 та пакетами п’єзокристалів 4. Пакети п’єзокристалів 4 зв’язані з голками розпилювача 5 за допомогою керованих клапанів 6. Паливо до запорного конусу голок 5 подається через лінію високого тиску Рак, а відводиться через зливну лінію Рзл. При роботі в режимі газодизеля форсунка працює наступним чином: газоподібне паливо подається через одну з голок розпилювача. Газоподібне паливо, яке знаходиться під тиском, через лінію Рак подається до клапану 6. В цей час електромагніт 2 подає керувальний імпульс току на якір 3, який переміщується і підіймає клапан 6 і голку розпилювача 5. Газоподібне паливо дістається до конуса голки розпилювача 5 і під високим тиском впорскується в камеру згоряння; після цього електромагніт 2 подає керувальний імпульс току на Комп’ютерна верстка І.Скворцова 4 пакет п’єзокристалів 4, який розширюється і передає зусилля на клапан 6 і голку розпилювача 6 відповідно, які перекривають потік газоподібного палива. Газоподібне паливо, яке залишилось в лінії Рак, через лінію потрапляє на злив у акумулятор тиску. В кінці такту стискання в циліндр подається рідке паливо через другу голку розпилювача (таким же чином, що і газоподібне), яке займається і утворює потужне багатоочагове джерело займання і турбулізації, достатнє для займання і ефективного згоряння газоподібного палива. При роботі в режимі подання штучних газових сумішей спочатку через одну голку розпилювача подається рідке паливо, а потім через другу голку розпилювача подається штучна газоподібна суміш у потрібний момент. Економічність підвищується за рахунок того, що в приводі дозуючого пристрою немає механічних деталей (відсутнє тертя). Завдяки цьому паливо розпилюється більш рівномірно, а підвищення швидкодійності голки розпилювача дає змогу зменшити інтервал між послідовними впорскуваннями і оптимізувати процес керування впорскуванням, що і призведе до зниження витрат палива та викидів шкідливих речовин. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
