Оптичний адаптер

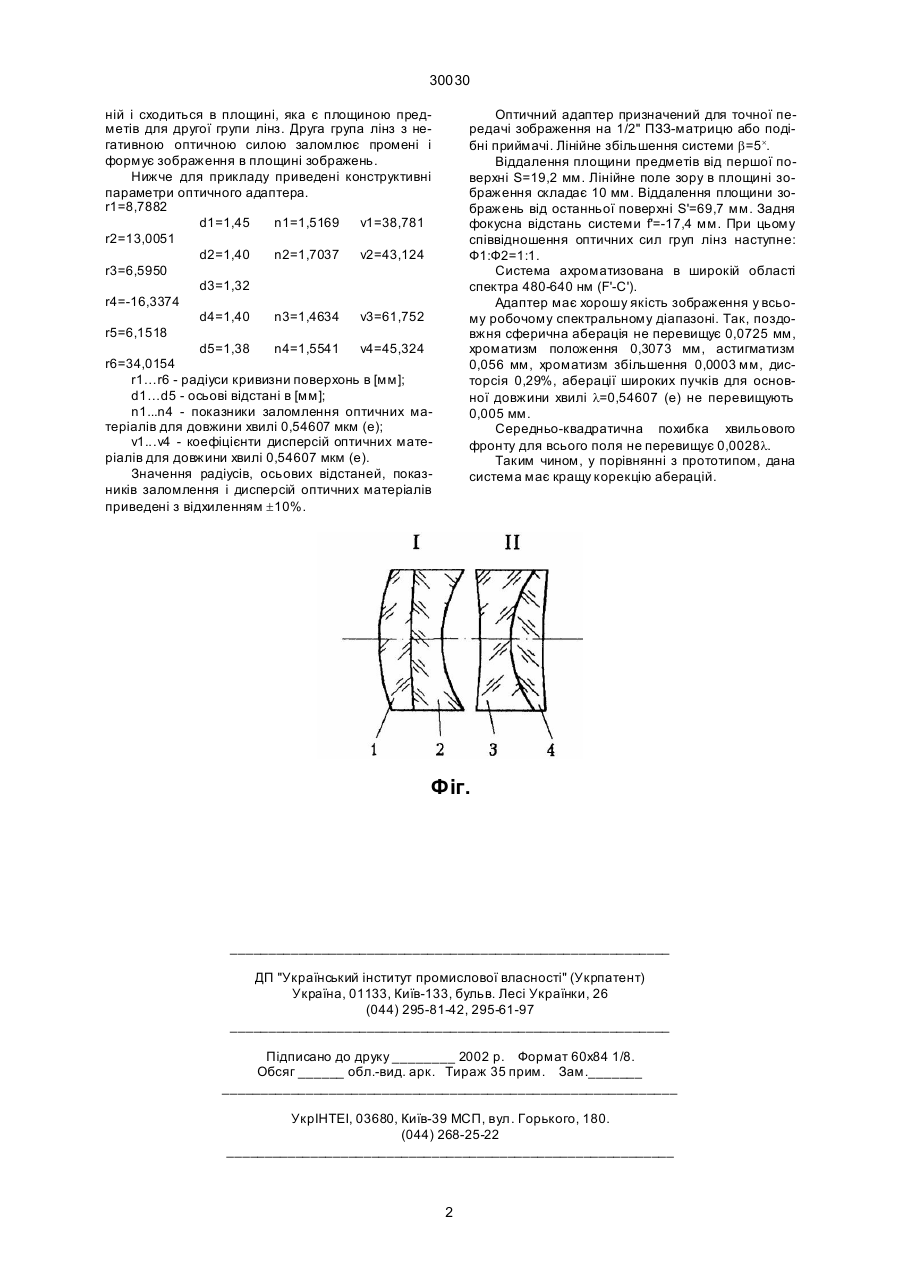

Оптичний адаптер, що складається з послідовно розташованих на оптичній осі, по ходу променя, двох негативних склейок, який відрізняється тим, що перша склейка виконана у вигляді першої позитивної і другої негативної випукло-угнутих лінз, друга склейка виконана з першої негативної двоугн утої лінзи і другої позитивної випукло-угнутої лінзи. (19) (21) 97125909 (22) 09.12.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Порєв Володимир Андрійович, Сокуренко Олег Михайлович, Чиж Ігор Генріхович, Сокуренко В'ячеслав Ми хайлович (73) HАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХН ІЧНИЙ ІНСТИТУТ" 30030 ній і сходиться в площині, яка є площиною предметів для другої групи лінз. Друга група лінз з негативною оптичною силою заломлює промені і формує зображення в площині зображень. Нижче для прикладу приведені конструктивні параметри оптичного адаптера. r1=8,7882 d1=1,45 n1=1,5169 v1=38,781 r2=13,0051 d2=1,40 n2=1,7037 v2=43,124 r3=6,5950 d3=1,32 r4=-16,3374 d4=1,40 n3=1,4634 v3=61,752 r5=6,1518 d5=1,38 n4=1,5541 v4=45,324 r6=34,0154 r1…r6 - радіуси кривизни поверхонь в [мм]; d1…d5 - осьові відстані в [мм]; n1...n4 - показники заломлення оптичних матеріалів для довжини хвилі 0,54607 мкм (е); v1...v4 - коефіцієнти дисперсій оптичних матеріалів для довжини хвилі 0,54607 мкм (е). Значення радіусів, осьових відстаней, показників заломлення і дисперсій оптичних матеріалів приведені з відхиленням ±10%. Оптичний адаптер призначений для точної передачі зображення на 1/2" ПЗЗ-матрицю або подібні приймачі. Лінійне збільшення системи b=5´. Віддалення площини предметів від першої поверхні S=19,2 мм. Лінійне поле зору в площині зображення складає 10 мм. Віддалення площини зображень від останньої поверхні S'=69,7 мм. Задня фокусна відстань системи f'=-17,4 мм. При цьому співвідношення оптичних сил груп лінз наступне: Ф1:Ф2=1:1. Система ахроматизована в широкій області спектра 480-640 нм (F'-C'). Адаптер має хорошу якість зображення у всьому робочому спектральному діапазоні. Так, поздовжня сферична аберація не перевищує 0,0725 мм, хроматизм положення 0,3073 мм, астигматизм 0,056 мм, хроматизм збільшення 0,0003 мм, дисторсія 0,29%, аберації широких пучків для основної довжини хвилі l=0,54607 (е) не перевищують 0,005 мм. Середньо-квадратична похибка хвильового фронту для всього поля не перевищує 0,0028l. Таким чином, у порівнянні з прототипом, дана система має кращу корекцію аберацій. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
