Оптичний адаптер

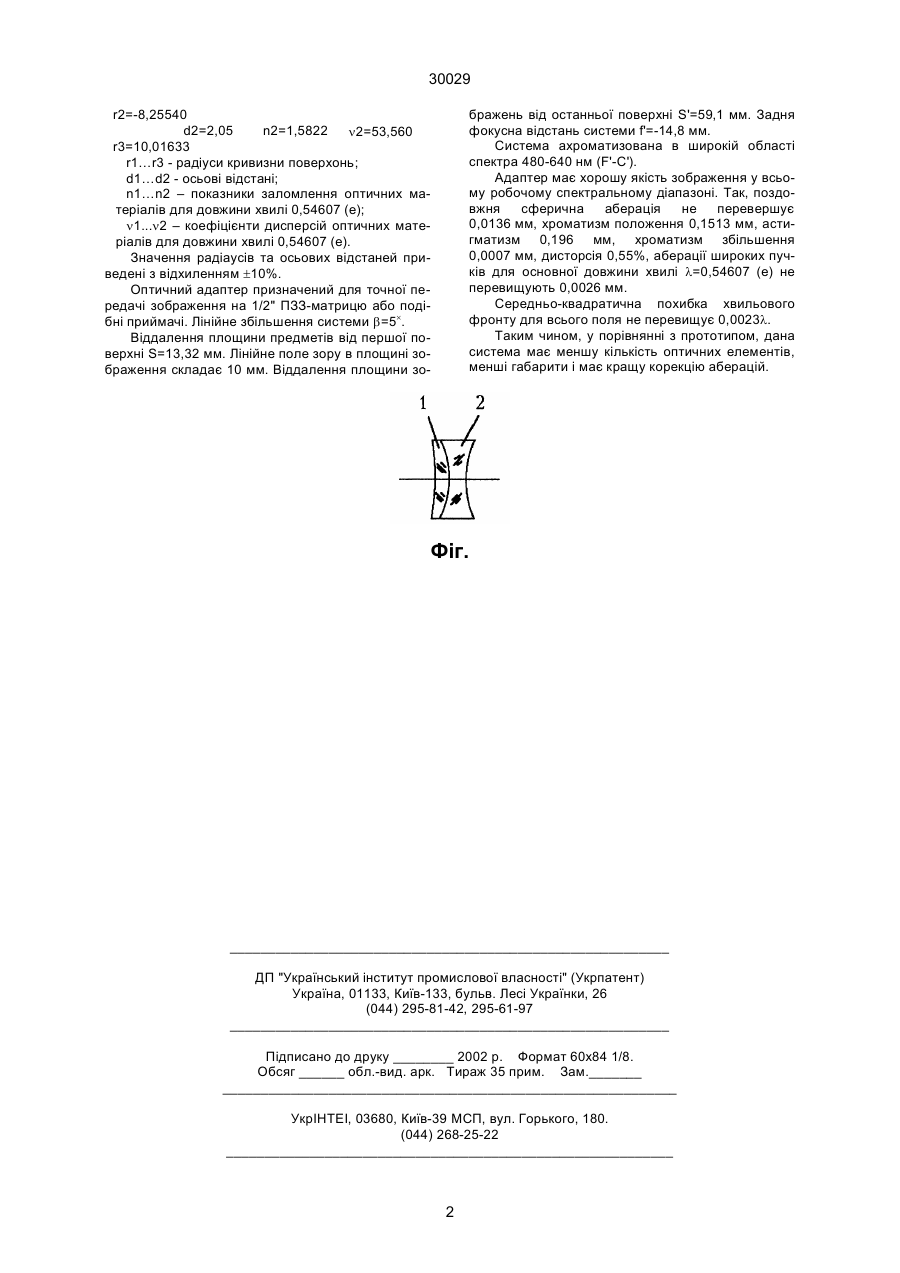

Оптичний адаптер, що складається з послідовно розташованих на оптичній oсі, по ходу променя, двох склеєних лінз, першої позитивної і другої негативної, який відрізняється тим, що співвідношення оптичних сил лінз складає 1: (-2,05), показники заломлення скла для довжини хвилі 0,54607 дорівнюють 1,7462 і 1,5822, коефіцієнти дисперсій скла 27,948 і 53,560, відповідно. (19) (21) 97125908 (22) 09.12.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Порєв Володимир Андрійович, Сокуренко Олег Михайлович, Чиж Ігор Генріхович, Сокуренко В'ячеслав Михайлович (73) HАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 30029 r2=-8,25540 d2=2,05 n2=1,5822 n2=53,560 r3=10,01633 r1…r3 - радіуси кривизни поверхонь; d1…d2 - осьові відстані; n1…n2 – показники заломлення оптичних матеріалів для довжини хвилі 0,54607 (е); n1...n2 – коефіцієнти дисперсій оптичних матеріалів для довжини хвилі 0,54607 (е). Значення радіаусів та осьових відстаней приведені з відхиленням ±10%. Оптичний адаптер призначений для точної передачі зображення на 1/2" ПЗЗ-матрицю або подібні приймачі. Лінійне збільшення системи b=5´. Віддалення площини предметів від першої поверхні S=13,32 мм. Лінійне поле зору в площині зображення складає 10 мм. Віддалення площини зо бражень від останньої поверхні S'=59,1 мм. Задня фокусна відстань системи f'=-14,8 мм. Система ахроматизована в широкій області спектра 480-640 нм (F'-C'). Адаптер має хорошу якість зображення у всьому робочому спектральному діапазоні. Так, поздовжня сферична аберація не перевершує 0,0136 мм, хроматизм положення 0,1513 мм, астигматизм 0,196 мм, хроматизм збільшення 0,0007 мм, дисторсія 0,55%, аберації широких пучків для основної довжини хвилі l=0,54607 (е) не перевищують 0,0026 мм. Середньо-квадратична похибка хвильового фронту для всього поля не перевищує 0,0023l. Таким чином, у порівнянні з прототипом, дана система має меншу кількість оптичних елементів, менші габарити і має кращу корекцію аберацій. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
