Реле захисту маслонаповненого електричного апарата

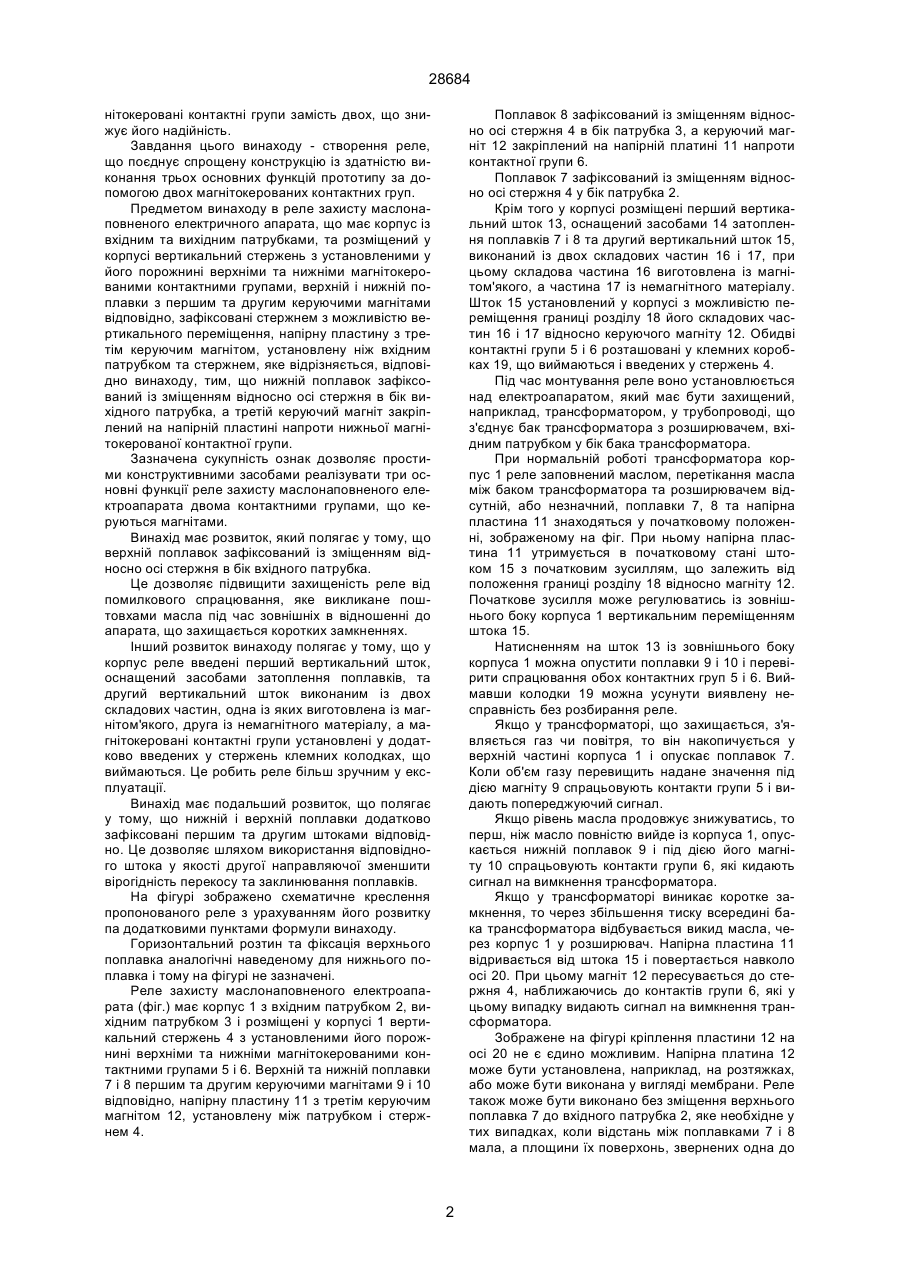

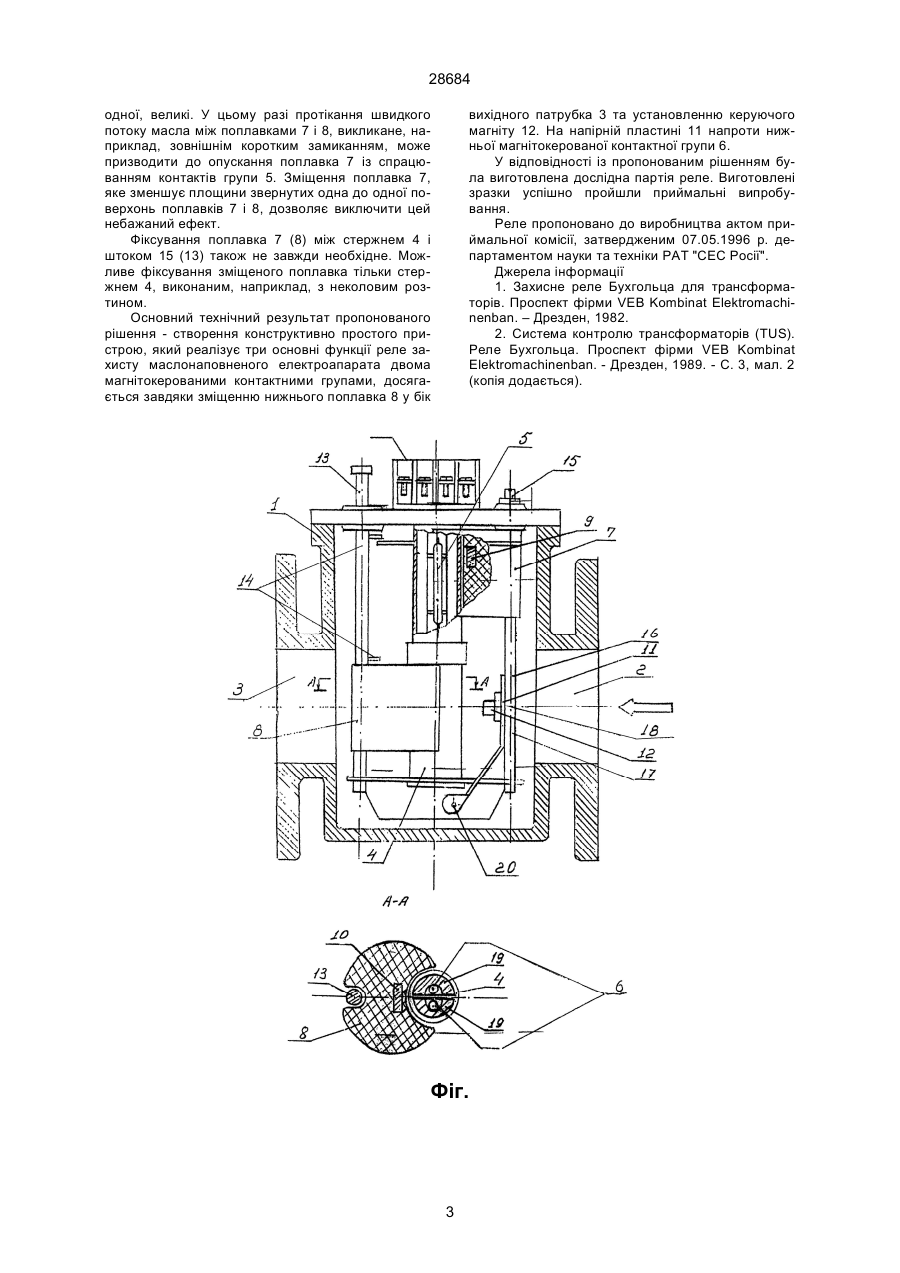

1. Реле захисту маслонаповненого електричного апарату, що має корпус з вхідним та вихідним патрубками, та розміщені у корпусі вертикальний стержень з установленими у його порожнині верхніми і нижніми магнітокерованими контактними групами, верхні та нижні поплавки з першим та другим керуючими магнітами відповідно, зафіксовані стержнем з можливістю вертикального переміщення, напірну пластину з третім керуючим маг 28684 нітокеровані контактні групи замість двох, що знижує його надійність. Завдання цього винаходу - створення реле, що поєднує спрощену конструкцію із здатністю виконання трьох основних функцій прототипу за допомогою двох магнітокерованих контактних груп. Предметом винаходу в реле захисту маслонаповненого електричного апарата, що має корпус із вхідним та вихідним патрубками, та розміщений у корпусі вертикальний стержень з установленими у його порожнині верхніми та нижніми магнітокерованими контактними групами, верхній і нижній поплавки з першим та другим керуючими магнітами відповідно, зафіксовані стержнем з можливістю вертикального переміщення, напірну пластину з третім керуючим магнітом, установлену ніж вхідним патрубком та стержнем, яке відрізняється, відповідно винаходу, тим, що нижній поплавок зафіксований із зміщенням відносно осі стержня в бік вихідного патрубка, а третій керуючий магніт закріплений на напірній пластині напроти нижньої магнітокерованої контактної групи. Зазначена сукупність ознак дозволяє простими конструктивними засобами реалізувати три основні функції реле захисту маслонаповненого електроапарата двома контактними групами, що керуються магнітами. Винахід має розвиток, який полягає у тому, що верхній поплавок зафіксований із зміщенням відносно осі стержня в бік вхідного патрубка. Це дозволяє підвищити захищеність реле від помилкового спрацювання, яке викликане поштовхами масла під час зовнішніх в відношенні до апарата, що захищається коротких замкненнях. Інший розвиток винаходу полягає у тому, що у корпус реле введені перший вертикальний шток, оснащений засобами затоплення поплавків, та другий вертикальний шток виконаним із двох складових частин, одна із яких виготовлена із магнітом'якого, друга із немагнітного матеріалу, а магнітокеровані контактні групи установлені у додатково введених у стержень клемних колодках, що виймаються. Це робить реле більш зручним у експлуатації. Винахід має подальший розвиток, що полягає у тому, що нижній і верхній поплавки додатково зафіксовані першим та другим штоками відповідно. Це дозволяє шляхом використання відповідного штока у якості другої направляючої зменшити вірогідність перекосу та заклинювання поплавків. На фігурі зображено схематичне креслення пропонованого реле з урахуванням його розвитку па додатковими пунктами формули винаходу. Горизонтальний розтин та фіксація верхнього поплавка аналогічні наведеному для нижнього поплавка і тому на фігурі не зазначені. Реле захисту маслонаповненого електроапарата (фіг.) має корпус 1 з вхідним патрубком 2, вихідним патрубком 3 і розміщені у корпусі 1 вертикальний стержень 4 з установленими його порожнині верхніми та нижніми магнітокерованими контактними групами 5 і 6. Верхній та нижній поплавки 7 і 8 першим та другим керуючими магнітами 9 і 10 відповідно, напірну пластину 11 з третім керуючим магнітом 12, установлену між патрубком і стержнем 4. Поплавок 8 зафіксований із зміщенням відносно осі стержня 4 в бік патрубка 3, а керуючий магніт 12 закріплений на напірній платині 11 напроти контактної групи 6. Поплавок 7 зафіксований із зміщенням відносно осі стержня 4 у бік патрубка 2. Крім того у корпусі розміщені перший вертикальний шток 13, оснащений засобами 14 затоплення поплавків 7 і 8 та другий вертикальний шток 15, виконаний із двох складових частин 16 і 17, при цьому складова частина 16 виготовлена із магнітом'якого, а частина 17 із немагнітного матеріалу. Шток 15 установлений у корпусі з можливістю переміщення границі розділу 18 його складових частин 16 і 17 відносно керуючого магніту 12. Обидві контактні групи 5 і 6 розташовані у клемних коробках 19, що виймаються і введених у стержень 4. Під час монтування реле воно установлюється над електроапаратом, який має бути захищений, наприклад, трансформатором, у трубопроводі, що з'єднує бак трансформатора з розширювачем, вхідним патрубком у бік бака трансформатора. При нормальній роботі трансформатора корпус 1 реле заповнений маслом, перетікання масла між баком трансформатора та розширювачем відсутній, або незначний, поплавки 7, 8 та напірна пластина 11 знаходяться у початковому положенні, зображеному на фіг. При ньому напірна пластина 11 утримується в початковому стані штоком 15 з початковим зусиллям, що залежить від положення границі розділу 18 відносно магніту 12. Початкове зусилля може регулюватись із зовнішнього боку корпуса 1 вертикальним переміщенням штока 15. Натисненням на шток 13 із зовнішнього боку корпуса 1 можна опустити поплавки 9 і 10 і перевірити спрацювання обох контактних груп 5 і 6. Виймавши колодки 19 можна усунути виявлену несправність без розбирання реле. Якщо у трансформаторі, що захищається, з'являється газ чи повітря, то він накопичується у верхній частині корпуса 1 і опускає поплавок 7. Коли об'єм газу перевищить надане значення під дією магніту 9 спрацьовують контакти групи 5 і видають попереджуючий сигнал. Якщо рівень масла продовжує знижуватись, то перш, ніж масло повністю вийде із корпуса 1, опускається нижній поплавок 9 і під дією його магніту 10 спрацьовують контакти групи 6, які кидають сигнал на вимкнення трансформатора. Якщо у трансформаторі виникає коротке замкнення, то через збільшення тиску всередині бака трансформатора відбувається викид масла, через корпус 1 у розширювач. Напірна пластина 11 відривається від штока 15 і повертається навколо осі 20. При цьому магніт 12 пересувається до стержня 4, наближаючись до контактів групи 6, які у цьому випадку видають сигнал на вимкнення трансформатора. Зображене на фігурі кріплення пластини 12 на осі 20 не є єдино можливим. Напірна платина 12 може бути установлена, наприклад, на розтяжках, або може бути виконана у вигляді мембрани. Реле також може бути виконано без зміщення верхнього поплавка 7 до вхідного патрубка 2, яке необхідне у тих випадках, коли відстань між поплавками 7 і 8 мала, а площини їх поверхонь, звернених одна до 2 28684 одної, великі. У цьому разі протікання швидкого потоку масла між поплавками 7 і 8, викликане, наприклад, зовнішнім коротким замиканням, може призводити до опускання поплавка 7 із спрацюванням контактів групи 5. Зміщення поплавка 7, яке зменшує площини звернутих одна до одної поверхонь поплавків 7 і 8, дозволяє виключити цей небажаний ефект. Фіксування поплавка 7 (8) між стержнем 4 і штоком 15 (13) також не завжди необхідне. Можливе фіксування зміщеного поплавка тільки стержнем 4, виконаним, наприклад, з неколовим розтином. Основний технічний результат пропонованого рішення - створення конструктивно простого пристрою, який реалізує три основні функції реле захисту маслонаповненого електроапарата двома магнітокерованими контактними групами, досягається завдяки зміщенню нижнього поплавка 8 у бік вихідного патрубка 3 та установленню керуючого магніту 12. На напірній пластині 11 напроти нижньої магнітокерованої контактної групи 6. У відповідності із пропонованим рішенням була виготовлена дослідна партія реле. Виготовлені зразки успішно пройшли приймальні випробування. Реле пропоновано до виробництва актом приймальної комісії, затвердженим 07.05.1996 р. департаментом науки та техніки РАТ "СЕС Росії". Джерела інформації 1. Захисне реле Бухгольца для трансформаторів. Проспект фірми VEB Kombinat Elektromachinenban. – Дрезден, 1982. 2. Система контролю трансформаторів (TUS). Реле Бухгольца. Проспект фірми VEB Kombinat Elektromachinenban. - Дрезден, 1989. - С. 3, мал. 2 (копія додається). Фіг. 3 28684 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
