Боковина риштака шахтного скребкового конвеєра

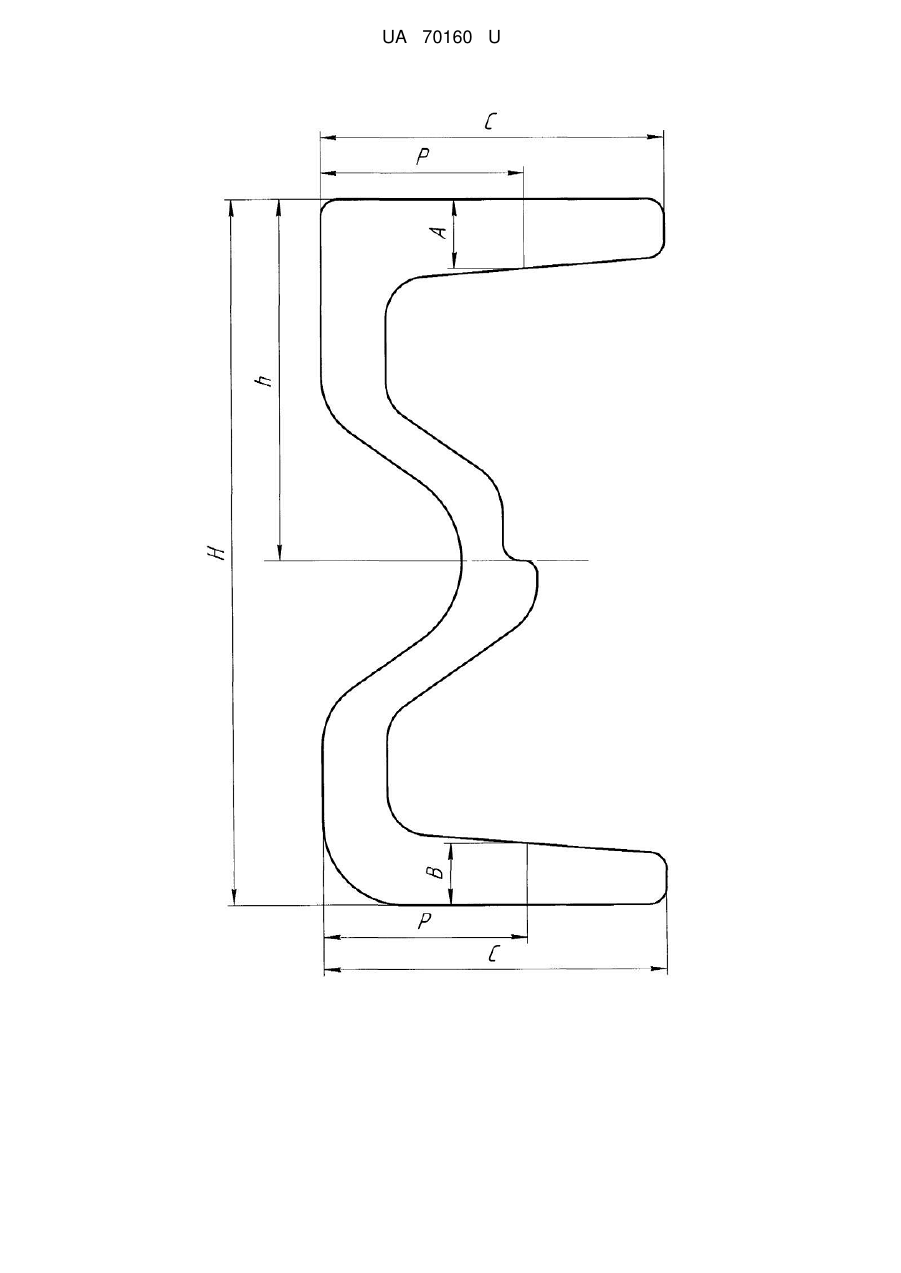

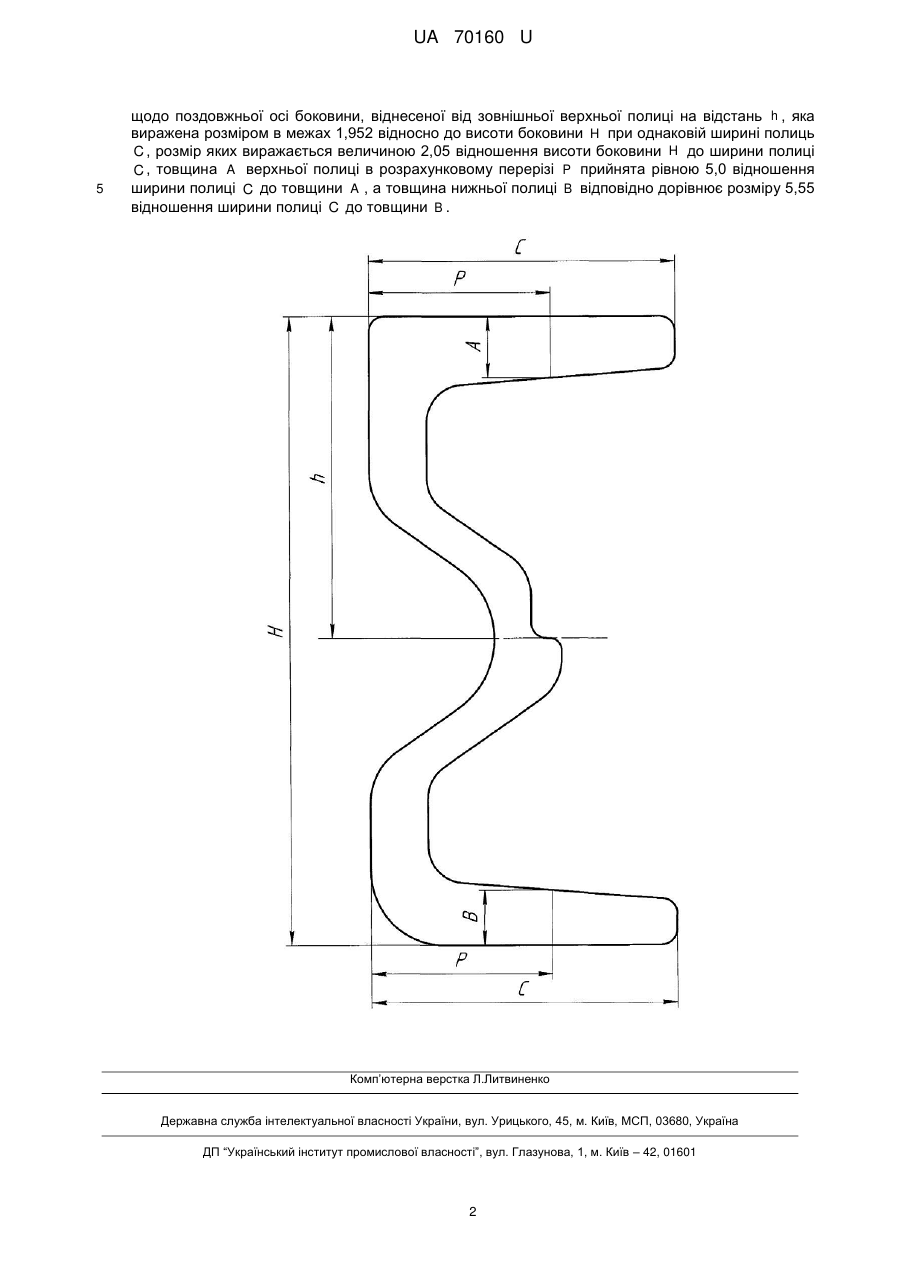

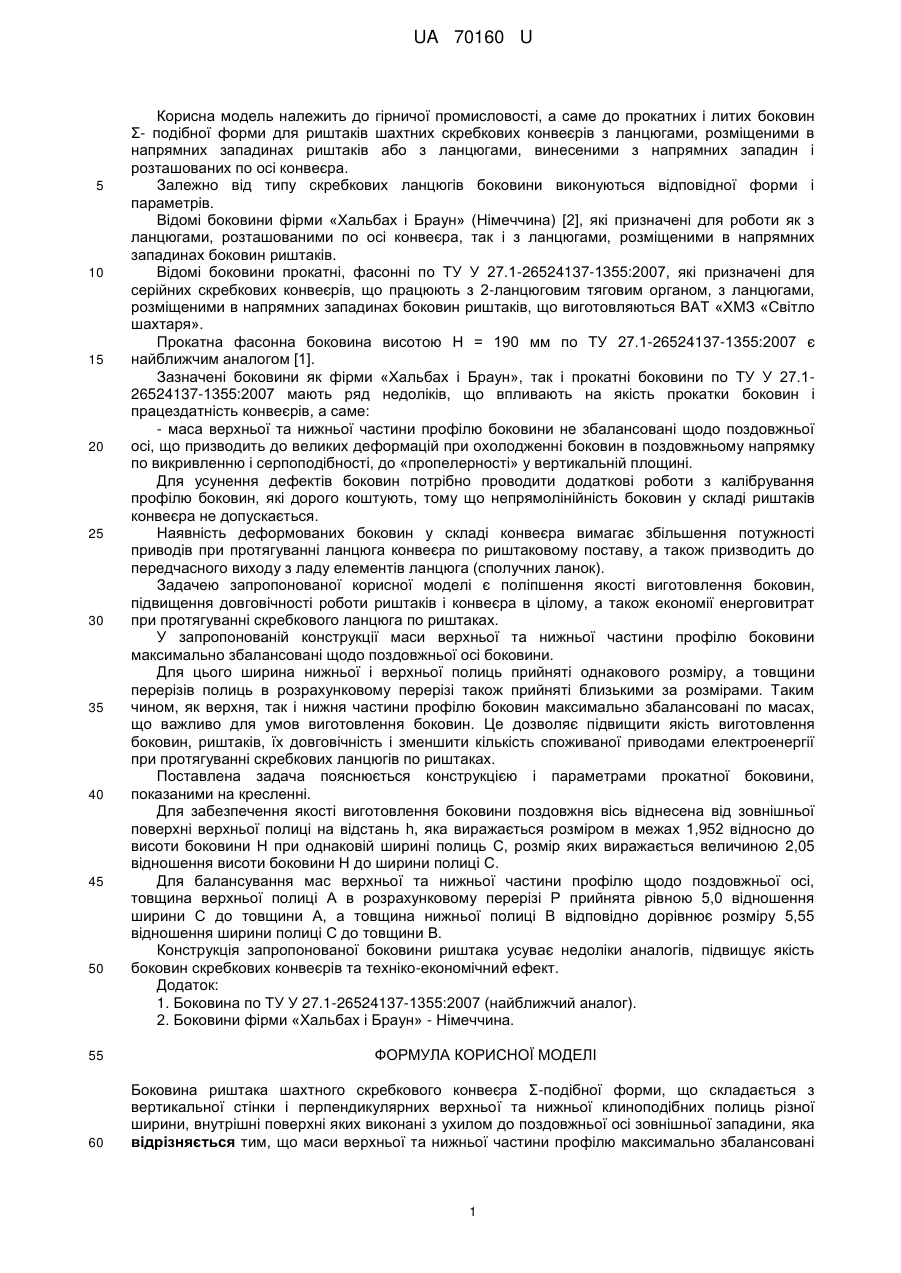

Реферат: Боковина риштака шахтного скребкового конвеєра Σ-подібної форми складається з вертикальної стінки і перпендикулярних верхньої та нижньої клиновидних полиць різної ширини, внутрішні поверхні яких виконані з ухилом до поздовжньої осі зовнішньої западини. Маси верхньої та нижньої частини профілю максимально збалансовані щодо поздовжньої осі боковини. UA 70160 U (54) БОКОВИНА РИШТАКА ШАХТНОГО СКРЕБКОВОГО КОНВЕЄРА UA 70160 U UA 70160 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, а саме до прокатних і литих боковин Σ- подібної форми для риштаків шахтних скребкових конвеєрів з ланцюгами, розміщеними в напрямних западинах риштаків або з ланцюгами, винесеними з напрямних западин і розташованих по осі конвеєра. Залежно від типу скребкових ланцюгів боковини виконуються відповідної форми і параметрів. Відомі боковини фірми «Хальбах і Браун» (Німеччина) [2], які призначені для роботи як з ланцюгами, розташованими по осі конвеєра, так і з ланцюгами, розміщеними в напрямних западинах боковин риштаків. Відомі боковини прокатні, фасонні по ТУ У 27.1-26524137-1355:2007, які призначені для серійних скребкових конвеєрів, що працюють з 2-ланцюговим тяговим органом, з ланцюгами, розміщеними в напрямних западинах боковин риштаків, що виготовляються ВАТ «ХМЗ «Світло шахтаря». Прокатна фасонна боковина висотою Н = 190 мм по ТУ 27.1-26524137-1355:2007 є найближчим аналогом [1]. Зазначені боковини як фірми «Хальбах і Браун», так і прокатні боковини по ТУ У 27.126524137-1355:2007 мають ряд недоліків, що впливають на якість прокатки боковин і працездатність конвеєрів, а саме: - маса верхньої та нижньої частини профілю боковини не збалансовані щодо поздовжньої осі, що призводить до великих деформацій при охолодженні боковин в поздовжньому напрямку по викривленню і серпоподібності, до «пропелерності» у вертикальній площині. Для усунення дефектів боковин потрібно проводити додаткові роботи з калібрування профілю боковин, які дорого коштують, тому що непрямолінійність боковин у складі риштаків конвеєра не допускається. Наявність деформованих боковин у складі конвеєра вимагає збільшення потужності приводів при протягуванні ланцюга конвеєра по риштаковому поставу, а також призводить до передчасного виходу з ладу елементів ланцюга (сполучних ланок). Задачею запропонованої корисної моделі є поліпшення якості виготовлення боковин, підвищення довговічності роботи риштаків і конвеєра в цілому, а також економії енерговитрат при протягуванні скребкового ланцюга по риштаках. У запропонованій конструкції маси верхньої та нижньої частини профілю боковини максимально збалансовані щодо поздовжньої осі боковини. Для цього ширина нижньої і верхньої полиць прийняті однакового розміру, а товщини перерізів полиць в розрахунковому перерізі також прийняті близькими за розмірами. Таким чином, як верхня, так і нижня частини профілю боковин максимально збалансовані по масах, що важливо для умов виготовлення боковин. Це дозволяє підвищити якість виготовлення боковин, риштаків, їх довговічність і зменшити кількість споживаної приводами електроенергії при протягуванні скребкових ланцюгів по риштаках. Поставлена задача пояснюється конструкцією і параметрами прокатної боковини, показаними на кресленні. Для забезпечення якості виготовлення боковини поздовжня вісь віднесена від зовнішньої поверхні верхньої полиці на відстань h, яка виражається розміром в межах 1,952 відносно до висоти боковини Н при однаковій ширині полиць С, розмір яких виражається величиною 2,05 відношення висоти боковини Н до ширини полиці С. Для балансування мас верхньої та нижньої частини профілю щодо поздовжньої осі, товщина верхньої полиці А в розрахунковому перерізі Р прийнята рівною 5,0 відношення ширини С до товщини А, а товщина нижньої полиці В відповідно дорівнює розміру 5,55 відношення ширини полиці С до товщини В. Конструкція запропонованої боковини риштака усуває недоліки аналогів, підвищує якість боковин скребкових конвеєрів та техніко-економічний ефект. Додаток: 1. Боковина по ТУ У 27.1-26524137-1355:2007 (найближчий аналог). 2. Боковини фірми «Хальбах і Браун» - Німеччина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Боковина риштака шахтного скребкового конвеєра Σ-подібної форми, що складається з вертикальної стінки і перпендикулярних верхньої та нижньої клиноподібних полиць різної ширини, внутрішні поверхні яких виконані з ухилом до поздовжньої осі зовнішньої западини, яка відрізняється тим, що маси верхньої та нижньої частини профілю максимально збалансовані 1 UA 70160 U 5 щодо поздовжньої осі боковини, віднесеної від зовнішньої верхньої полиці на відстань h , яка виражена розміром в межах 1,952 відносно до висоти боковини H при однаковій ширині полиць C , розмір яких виражається величиною 2,05 відношення висоти боковини H до ширини полиці C , товщина A верхньої полиці в розрахунковому перерізі P прийнята рівною 5,0 відношення ширини полиці C до товщини A , а товщина нижньої полиці B відповідно дорівнює розміру 5,55 відношення ширини полиці C до товщини B . Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
