Панель, що має дерев’яну основу, виконану з будівельних елементів у вигляді дощок

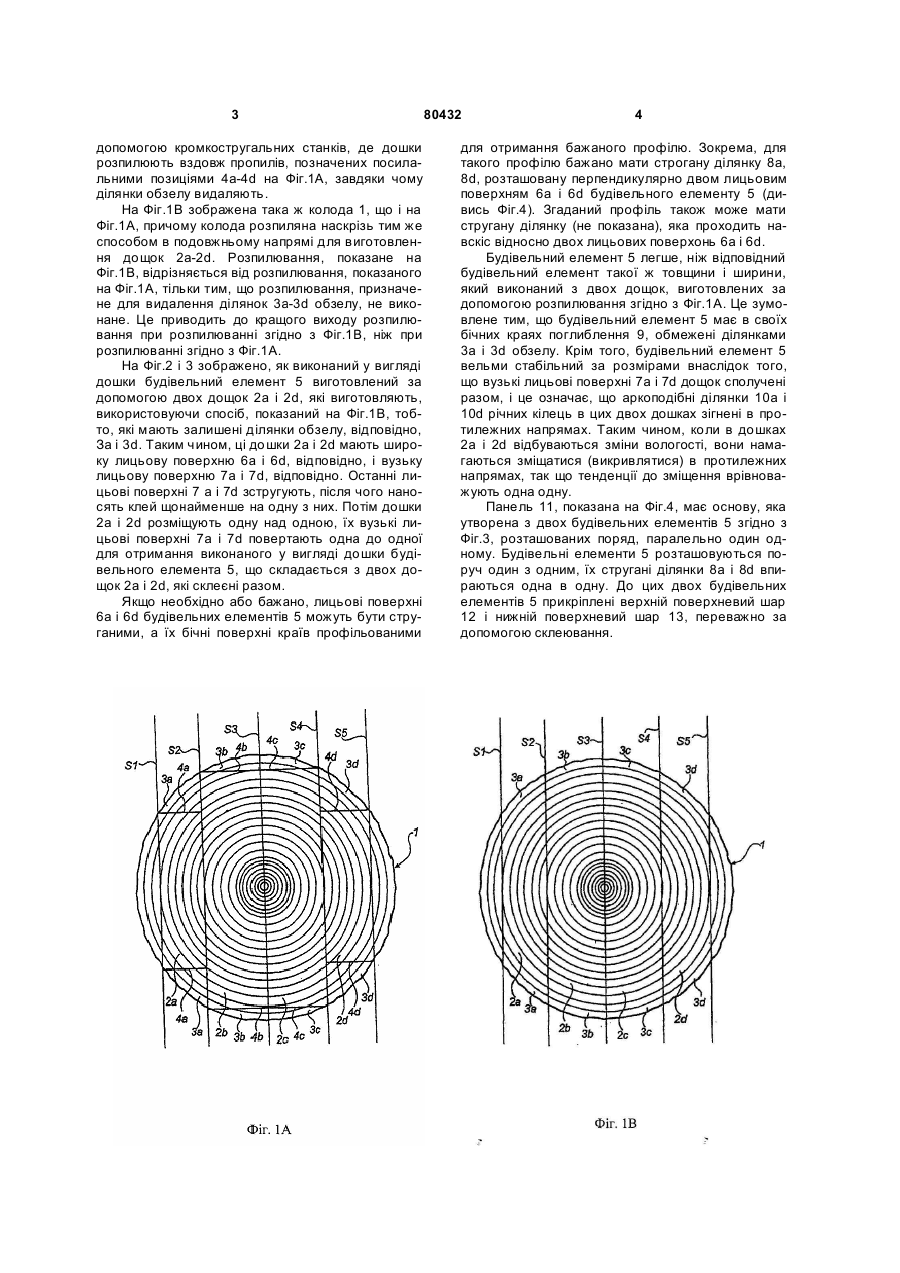

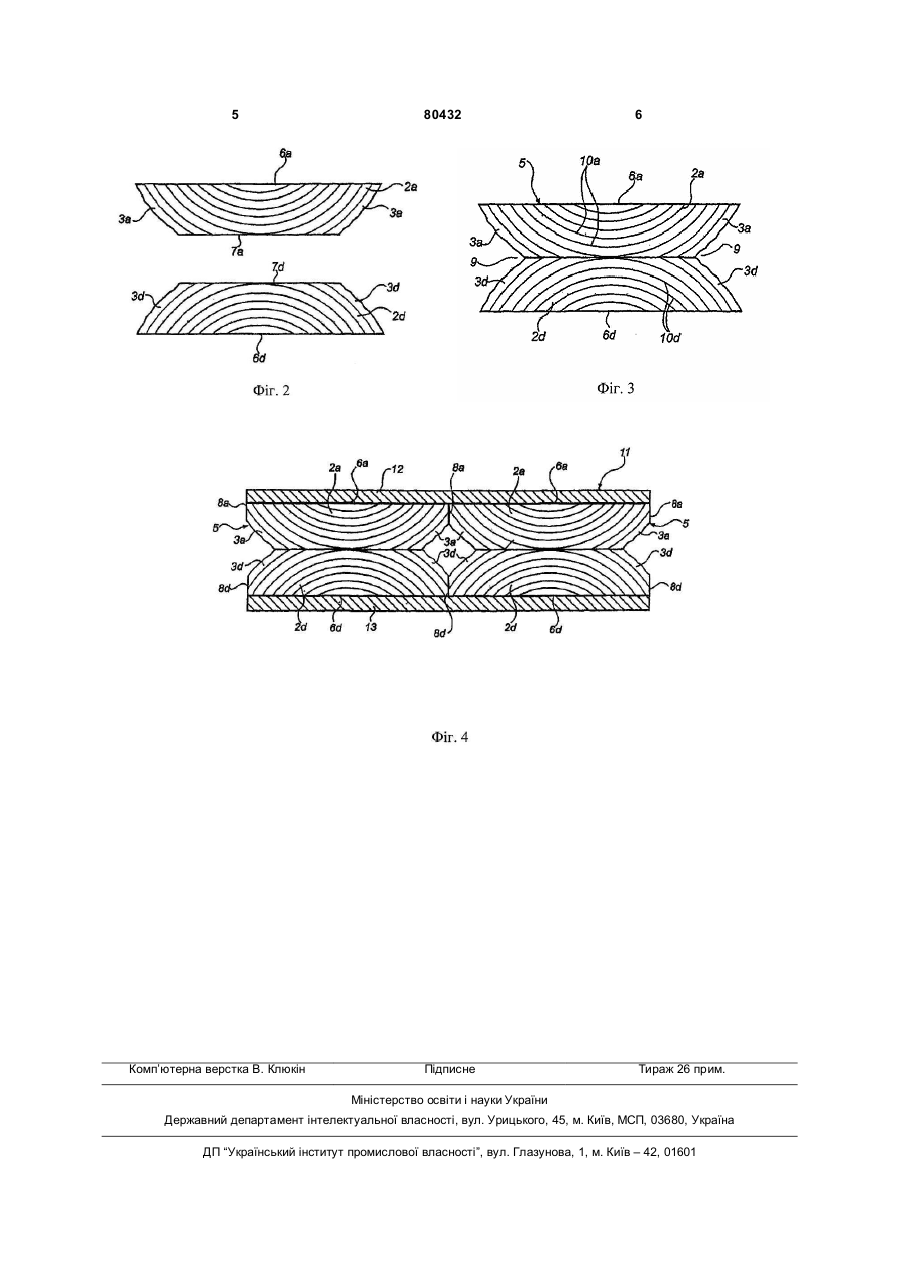

Панель, що має дерев’яну основу, виконану з будівельних елементів (5) у вигляді дощок, розташованих поряд, паралельно одна одній, яка відрізняється тим, що дерев’яна основа містить щонайменше два виконаних у вигляді дошки будівельних елементи (5), кожний з яких виготовлений з двох дощок (2а, 2d), розпиляних з колоди (1), і має щонайменше частково залишені ділянки (3а, 3d) обзелу, при цьому дошки розташовані одна над іншою і склеєні разом, причому їх вузькі лицьові поверхні (7 a, 7d) впираються одна в одну. Даний винахід стосується панелі, що має дерев'яну основу, утворену з будівельних елементів у вигляді дощок, розташованих поряд, паралельно одна одній. Задачею даного винаходу є створення панелі, що має дерев'яну основу, яка містить будівельні елементи у вигляді дощок, які є відносно легкими і стабільними по розмірах, і які дозволяють використати розпиляні дошки, причому згадані дошки, в свою чергу, є такими, що забезпечують поліпшеної вихід розпилювання, що отримується при розпилюванні колоди, і, в деяких випадках, забезпечують можливість для розпилювання придатних дощок використовувати колоди меншого діаметра, які в іншому випадку служили б як балансова деревина. Згідно з винаходом, це досягається за допомогою дошки, яка має тип, описаний за допомогою введення, і який відрізняється тим, що дерев'яна основа містить щонайменше два виконаних у вигляді дошки будівельних елементи, кожний з яких виготовлений з двох дощок, розпиляних з колоди, і має щонайменше частково залишені ділянки обзелу, причому згадані дошки розміщені одна над іншою і склеєні разом, а їх вузькі лицьові поверхні впираються одна в одну. Нижче винахід буде описаний більш детально з посиланням на прикладені креслення, на яких: Фіг.1А представляє вигляд з торця, який зображає результат розпилювання, коли колода розпиляна звичайним способом. Фіг.1В відповідає Фіг.1А, але показує результат розпилювання, коли колода розпиляна для виготовлення дощок, що підлягають використанню в будівельному елементі, призначеному для дерев'яної основи в панелі згідно з винаходом. Фіг.2 представляє вигляд з торця, що зображає дві дошки, отримані при розпилюванні колоди, як показано на Фіг.1В. Фіг.3 представляє вигляд з торця, який зображає будівельний елемент, виготовлений з двох дощок, показаних на Фіг.2. Фіг.4 представляє вигляд з торця, який зображає один приклад панелі, що володіє ознаками винаходу, яка має основу, що складається з двох будівельних елементів згідно з Фіг.3. На Фіг.1А зображена колода 1, розпиляна наскрізь в подовжньому напрямі. З колоди 1 розпиляні чотири дошки 2a-2d з використанням п'яти подовжніх пропилів s1-s5. При звичайних технологіях, ділянки 3a-3d обзелу цих дощок 2a-2d видаляють за допомогою обрізання начисто дощок за (19) UA (11) 80432 (13) C2 (21) a200500485 (22) 12.06.2003 (24) 25.09.2007 (86) PCT/SE03/00977, 12.06.2003 (31) 0201868-7 (32) 19.06.2002 (33) SE (46) 25.09.2007, Бюл. №15, 2007р. (72) Стрідсман Пер-Ерік , SE (73) СВЕДВУД ІНТЕРНЕШНЛ АБ, SE (56) UA 29364, B27M3/04, B32B1/13, 2000 US 5618371, B27M1/08, 1997 WO98/15396, B27M1/08, E04B1/10, E04C2/12, 3/12, 1998 3 допомогою кромкостругальних станків, де дошки розпилюють вздовж пропилів, позначених посилальними позиціями 4a-4d на Фіг.1А, завдяки чому ділянки обзелу видаляють. На Фіг.1В зображена така ж колода 1, що і на Фіг.1А, причому колода розпиляна наскрізь тим же способом в подовжньому напрямі для виготовлення дощок 2a-2d. Розпилювання, показане на Фіг.1В, відрізняється від розпилювання, показаного на Фіг.1А, тільки тим, що розпилювання, призначене для видалення ділянок 3a-3d обзелу, не виконане. Це приводить до кращого виходу розпилювання при розпилюванні згідно з Фіг.1В, ніж при розпилюванні згідно з Фіг.1А. На Фіг.2 і 3 зображено, як виконаний у вигляді дошки будівельний елемент 5 виготовлений за допомогою двох дощок 2а і 2d, які виготовляють, використовуючи спосіб, показаний на Фіг.1В, тобто, які мають залишені ділянки обзелу, відповідно, За і 3d. Таким чином, ці дошки 2а і 2d мають широку лицьову поверхню 6а і 6d, відповідно, і вузьку лицьову поверхню 7а і 7d, відповідно. Останні лицьові поверхні 7 а і 7d зстругують, після чого наносять клей щонайменше на одну з них. Потім дошки 2а і 2d розміщують одну над одною, їх вузькі лицьові поверхні 7а і 7d повертають одна до одної для отримання виконаного у вигляді дошки будівельного елемента 5, що складається з двох дощок 2а і 2d, які склеєні разом. Якщо необхідно або бажано, лицьові поверхні 6а і 6d будівельних елементів 5 можуть бути струганими, а їх бічні поверхні країв профільованими 80432 4 для отримання бажаного профілю. Зокрема, для такого профілю бажано мати строгану ділянку 8а, 8d, розташовану перпендикулярно двом лицьовим поверхням 6а і 6d будівельного елементу 5 (дивись Фіг.4). Згаданий профіль також може мати стругану ділянку (не показана), яка проходить навскіс відносно двох лицьових поверхонь 6а і 6d. Будівельний елемент 5 легше, ніж відповідний будівельний елемент такої ж товщини і ширини, який виконаний з двох дощок, виготовлених за допомогою розпилювання згідно з Фіг.1Α. Це зумовлене тим, що будівельний елемент 5 має в своїх бічних краях поглиблення 9, обмежені ділянками 3а і 3d обзелу. Крім того, будівельний елемент 5 вельми стабільний за розмірами внаслідок того, що вузькі лицьові поверхні 7а і 7d дощок сполучені разом, і це означає, що аркоподібні ділянки 10а і 10d річних кілець в цих двох дошках зігнені в протилежних напрямах. Таким чином, коли в дошках 2а і 2d відбуваються зміни вологості, вони намагаються зміщатися (викривлятися) в протилежних напрямах, так що тенденції до зміщення врівноважують одна одну. Панель 11, показана на Фіг.4, має основу, яка утворена з двох будівельних елементів 5 згідно з Фіг.3, розташованих поряд, паралельно один одному. Будівельні елементи 5 розташовуються поруч один з одним, їх стругані ділянки 8а і 8d впираються одна в одну. До цих двох будівельних елементів 5 прикріплені верхній поверхневий шар 12 і нижній поверхневий шар 13, переважно за допомогою склеювання. 5 Комп’ютерна верстка В. Клюкін 80432 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
