Ручний пристрій для реєстрації виборців

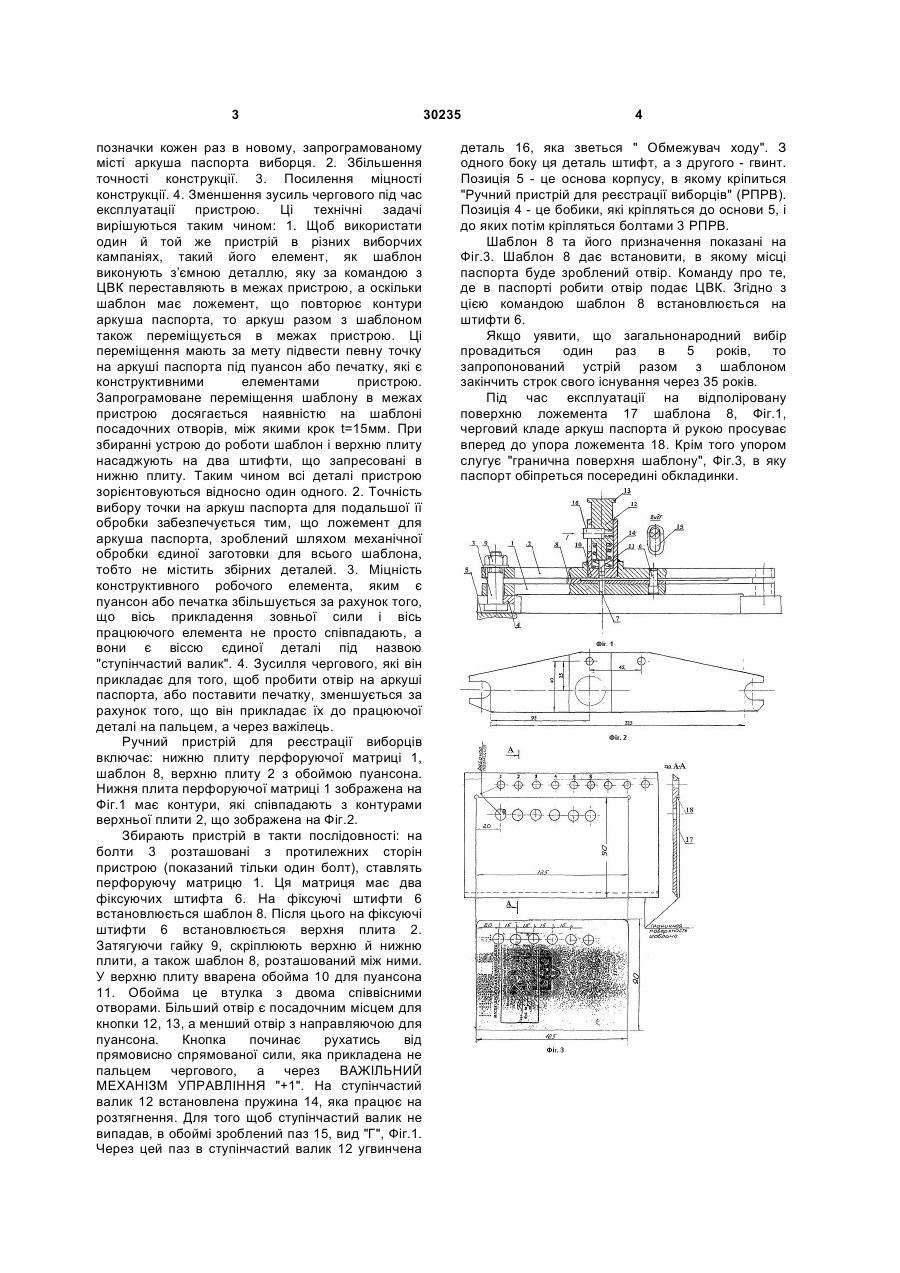

Ручний пристрій для реєстрації виборців, що містить нижню плиту перфоруючої матриці, шаблон, верхню плиту з обоймою для пуансона, фіксувальний пристрій, пуансон, який 3 позначки кожен раз в новому, запрограмованому місті аркуша паспорта виборця. 2. Збільшення точності конструкції. 3. Посилення міцності конструкції. 4. Зменшення зусиль чергового під час експлуатації пристрою. Ці технічні задачі вирішуються таким чином: 1. Щоб використати один й той же пристрій в різних виборчих кампаніях, такий його елемент, як шаблон виконують з’ємною деталлю, яку за командою з ЦВК переставляють в межах пристрою, а оскільки шаблон має ложемент, що повторює контури аркуша паспорта, то аркуш разом з шаблоном також переміщується в межах пристрою. Ці переміщення мають за мету підвести певну точку на аркуші паспорта під пуансон або печатку, які є конструктивними елементами пристрою. Запрограмоване переміщення шаблону в межах пристрою досягається наявністю на шаблоні посадочних отворів, між якими крок t=15мм. При збиранні устрою до роботи шаблон і верхню плиту насаджують на два штифти, що запресовані в нижню плиту. Таким чином всі деталі пристрою зорієнтовуються відносно один одного. 2. Точність вибору точки на аркуш паспорта для подальшої її обробки забезпечується тим, що ложемент для аркуша паспорта, зроблений шляхом механічної обробки єдиної заготовки для всього шаблона, тобто не містить збірних деталей. 3. Міцність конструктивного робочого елемента, яким є пуансон або печатка збільшується за рахунок того, що вісь прикладення зовньої сили і вісь працюючого елемента не просто співпадають, а вони є віссю єдиної деталі під назвою "ступінчастий валик". 4. Зусилля чергового, які він прикладає для того, щоб пробити отвір на аркуші паспорта, або поставити печатку, зменшується за рахунок того, що він прикладає їх до працюючої деталі на пальцем, а через важілець. Ручний пристрій для реєстрації виборців включає: нижню плиту перфоруючої матриці 1, шаблон 8, верхню плиту 2 з обоймою пуансона. Нижня плита перфоруючої матриці 1 зображена на Фіг.1 має контури, які співпадають з контурами верхньої плити 2, що зображена на Фіг.2. Збирають пристрій в такти послідовності: на болти 3 розташовані з протилежних сторін пристрою (показаний тільки один болт), ставлять перфоруючу матрицю 1. Ця матриця має два фіксуючих штифта 6. На фіксуючі штифти 6 встановлюється шаблон 8. Після цього на фіксуючі штифти 6 встановлюється верхня плита 2. Затягуючи гайку 9, скріплюють верхню й нижню плити, а також шаблон 8, розташований між ними. У верхню плиту вварена обойма 10 для пуансона 11. Обойма це втулка з двома співвісними отворами. Більший отвір є посадочним місцем для кнопки 12, 13, а менший отвір з направляючою для пуансона. Кнопка починає рухатись від прямовисно спрямованої сили, яка прикладена не пальцем чергового, а через ВАЖІЛЬНИЙ МЕХАНІЗМ УПРАВЛІННЯ "+1". На ступінчастий валик 12 встановлена пружина 14, яка працює на розтягнення. Для того щоб ступінчастий валик не випадав, в обоймі зроблений паз 15, вид "Г", Фіг.1. Через цей паз в ступінчастий валик 12 угвинчена 30235 4 деталь 16, яка зветься " Обмежувач ходу". З одного боку ця деталь штифт, а з другого - гвинт. Позиція 5 - це основа корпусу, в якому кріпиться "Ручний пристрій для реєстрації виборців" (РПРВ). Позиція 4 - це бобики, які кріпляться до основи 5, і до яких потім кріпляться болтами 3 РПРВ. Шаблон 8 та його призначення показані на Фіг.3. Шаблон 8 дає встановити, в якому місці паспорта буде зроблений отвір. Команду про те, де в паспорті робити отвір подає ЦВК. Згідно з цією командою шаблон 8 встановлюється на штифти 6. Якщо уявити, що загальнонародний вибір провадиться один раз в 5 років, то запропонований устрій разом з шаблоном закінчить строк свого існування через 35 років. Під час експлуатації на відполіровану поверхню ложемента 17 шаблона 8, Фіг.1, черговий кладе аркуш паспорта й рукою просуває вперед до упора ложемента 18. Крім того упором слугує "гранична поверхня шаблону", Фіг.3, в яку паспорт обіпреться посередині обкладинки.
