Полюс електричної машини

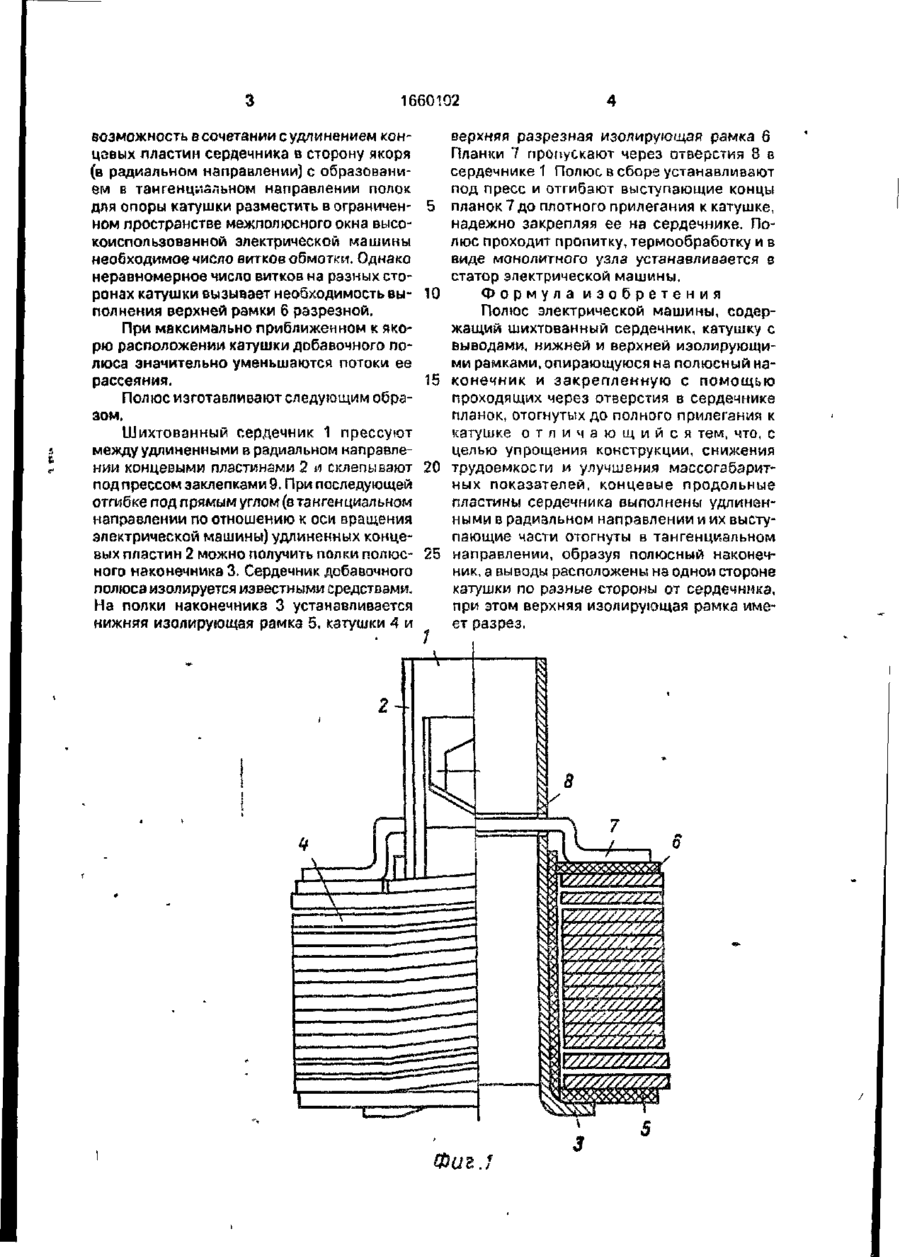

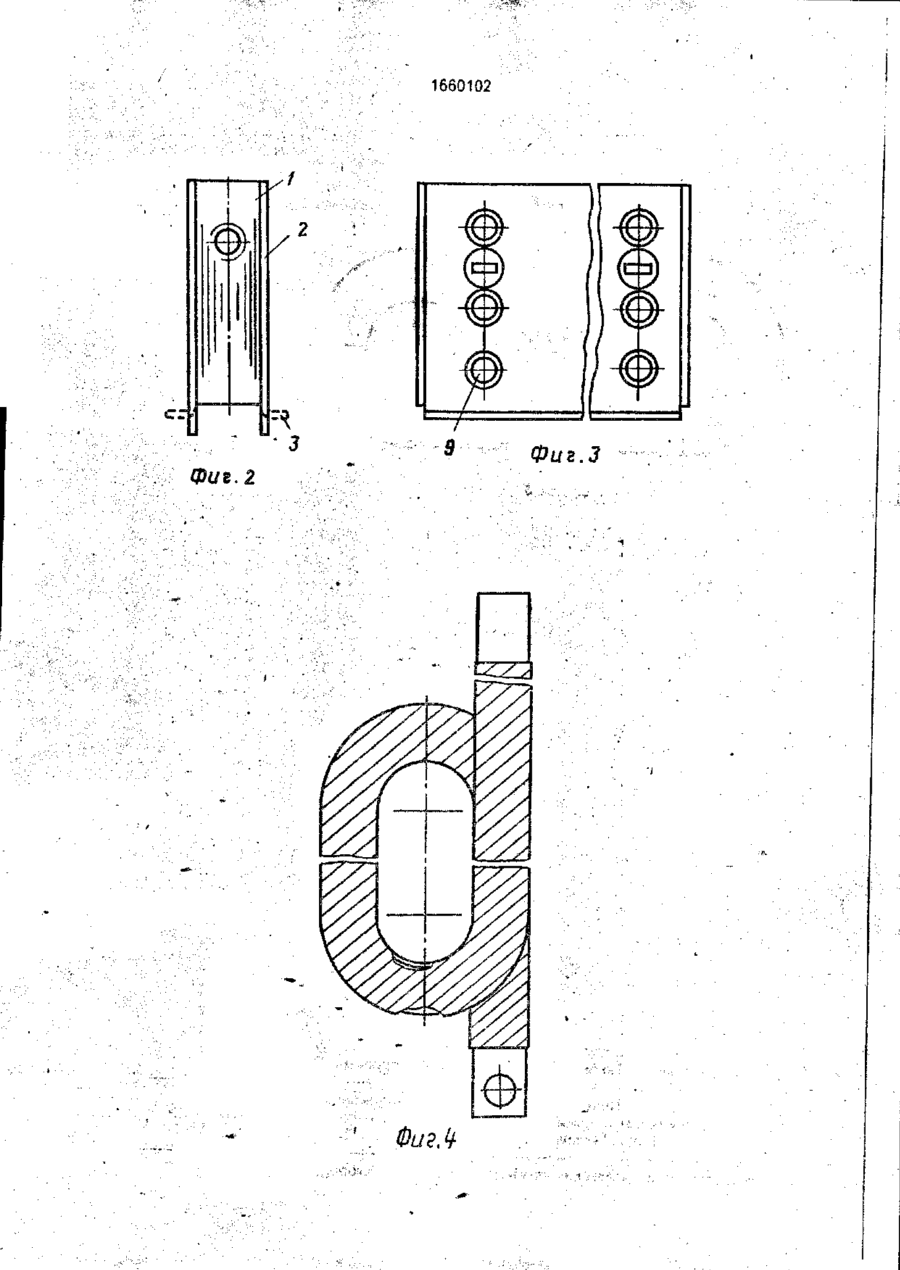

Изобретение относится к электромашиностроению. Цель изобретения-упрощение конс т р у к ц и и , с н и ж е н и е трудоемкости и улучшение массогабаритных показателей. Полюс имеет шихтованный в продольном направлении сердечник. Крайние пластины сердечника, выполненные из отожженной стали толщиной 2 - 3 мм, удлинены в радиальном и отогнуты втангенциальном направлении, образуя полки, на которых установлена катушка обмотки полюса, закрепленная с помощью стержней, пропущенных через отверстия в сердечнике полюса. Выводы кату-ики расположены на одной ее стоооне по разные стороны сердечника, а верхняя изолирующая имеет разрез. 5 ил. Изобретение относится к электромашиностроению и касается добавочных полюсов электрических машин, Цель изобретения - упрощение конструкции, снижение трудоемкости и улучшение массогэбаритных показателей. На фиг.1 представлен полюс с катушкой в сборе; на фиг.2 и 3 - сердечник дополнительного полюса без катушки с разных сторон; на фиг.4 показана катушка, вид сверху; на фиг.5 - верхняя рамка. Полюс содержит шихтованный сердечник 1, скрепленный с помощью продольных концевых пластин 2, которые выполняются удлиненными в радиальном направлении. Отогнутые части 3 пластин 2 образуют полки полюсного наконечника. Катушка 4 с изолирующими рамками 5 и 6 установлена на полках 3 и закреплена планками 7, пропущенными в отверстия 8 сердечника 1. Однослойная катушка добавочного полюса изготовлеье из голого прямоугольного провода, намотанного на ребро Начало первого витка и конец последнего витка выполнены на одной стороне катушки по разные стороны от сердечника, то есть числи витков целое с половиной (фиг.З) Витковаз* изоляция выполнена тремя прокладками, каждая толщиной 0,1 мм, из пропитанной стеклоткани с последующей опрессовкой и запечкой катушки. Верхний и нижний витки катушки изолированы лентой стеклослюдинитовой. Расположение начала и ко^ца катушки добавочного полюса по разные стоооны относительно сердечника позволяет ьыполнигь соединение компенсационной обмотки главных полюсов с обмоткой добавочного полюса со стороны, противоположной коллектору, а подключение к якорю w коробке выводов - со стороны коллектора. Это дает 1660102 возможность в сочетании с удлинением цзвых лластин сердечника в сторону якоря (в радиальном направлении) с образованием в тангенциальном направлении полок для опоры катушки разместить в ограниченном пространстве межполюсного окна высокоиспользованной электрической машины необходимое число витков обмотки. Однако неравномерное число витков на разных сторонах катушки вызывает необходимость выполнения верхней рамки 6 разрезной. При максимально приближенном к якорю расположении катушки добавочного полюса значительно уменьшаются потоки ее рассеяния. Полюс изготавливают следующим образом, Шихтованный сердечник 1 прессуют между удлиненными в радиальном направлении концевыми пластинами 2 и склепывают под прессом заклепками 9. При последующей отгибке под прямым углом (в тангенциальном направлении по отношению к оси вращения электрической машины) удлиненных концевых пластин 2 можно получить полки полюсного наконечника 3. Сердечник добавочного полюса изолируется известными средствами. На полки наконечника 3 устанавливается нижняя изолирующая рамка 5, катушки 4 и 5 10 15 20 25 верхняя разрезная изолирующая рамка 6 Планки 7 пропускают через отверстия 8 в сердечнике 1 Полюс в сборе устанавливают под пресс и отгибают выступающие концы планок 7 до плотного прилегания к катушке, надежно закрепляя ее на сердечнике. Полюс проходит пропитку, термообработку и в виде монолитного узла устанавливается в статор электрической машины, Формула изобретения Полюс электрической машины, содержащий шихтованный сердечник, катушку с выводами, нижней и верхней изолирующими рамками, опирающуюся на полюсный наконечник и закрепленную с помощью проходящих через отверстия в сердечнике планок, отогнутых до полного прилегания к катушке о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции, снижения трудоемкости и улучшения массогабармтных показателей, концевые продольные пластины сердечника выполнены удлиненными в радиальном направлении и их выступающие части отогнуты в тангенциальном направлении, образуя полюсный наконечник, а выводы расположены на одной стороне катушки по разные стороны от сердечника, при этом верхняя изолирующая рамка имеет разрез. 5 1660102 го Фиг.З Фиг. 2 ФигЛ 1660102 Фиг. 5 Редактор Л. Пчолинская Составитель А. Кузьмин Техред М.Моргентал Корректор О. Кравцова Заказ 1852 Тираж343 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская нэб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
