Система примусової вентиляції приміщення
Формула / Реферат
Система примусової вентиляції приміщення, що містить вентиляційні вікна із шторками та механізмом їх приводу, яка відрізняється тим, що шторки виконані із двох дугових накладних прозорих щитів, з'єднаних з рухомими штангами і сервоприводом, а біля їх нижніх кромок закріплені вітрозахисні планки з отворами.
Текст

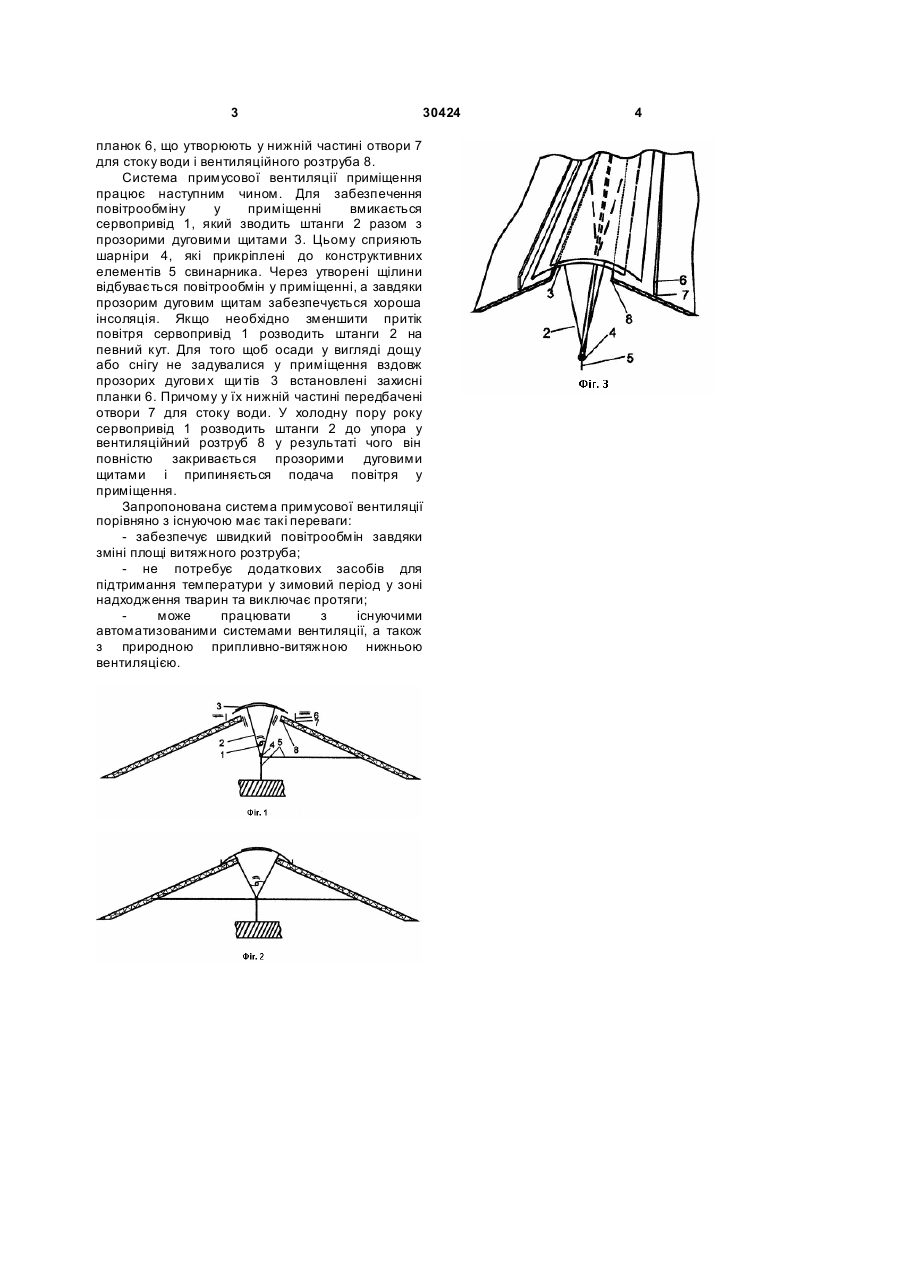

Система примусової вентиляції приміщення, що містить вентиляційні вікна із шторками та механізмом їх приводу, яка відрізняється тим, що шторки виконані із двох дугови х накладних прозорих щи тів, з'єднаних з рухомими штангами і сервоприводом, а біля їх нижніх кромок закріплені вітрозахисні планки з отворами. (19) (21) u200712299 (22) 06.11.2007 (24) 25.02.2008 (72) ВОЛОЩУК ВАСИЛЬ МИ ХАЙЛОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) 3 30424 планок 6, що утворюють у нижній частині отвори 7 для стоку води і вентиляційного розтруба 8. Система примусової вентиляції приміщення працює наступним чином. Для забезпечення повітрообміну у приміщенні вмикається сервопривід 1, який зводить штанги 2 разом з прозорими дуговими щитами 3. Цьому сприяють шарніри 4, які прикріплені до конструктивних елементів 5 свинарника. Через утворені щілини відбувається повітрообмін у приміщенні, а завдяки прозорим дуговим щитам забезпечується хороша інсоляція. Якщо необхідно зменшити притік повітря сервопривід 1 розводить штанги 2 на певний кут. Для того щоб осади у вигляді дощу або снігу не задувалися у приміщення вздовж прозорих дугови х щи тів 3 встановлені захисні планки 6. Причому у їх нижній частині передбачені отвори 7 для стоку води. У холодну пору року сервопривід 1 розводить штанги 2 до упора у вентиляційний розтруб 8 у результаті чого він повністю закривається прозорими дуговими щитами і припиняється подача повітря у приміщення. Запропонована система примусової вентиляції порівняно з існуючою має такі переваги: - забезпечує швидкий повітрообмін завдяки зміні площі витяжного розтруба; - не потребує додаткових засобів для підтримання температури у зимовий період у зоні надходження тварин та виключає протяги; може працювати з існуючими автоматизованими системами вентиляції, а також з природною припливно-витяжною нижньою вентиляцією. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for forced ventilation of premises
Автори англійськоюVoloschuk Vasyl Mykhailovych
Назва патенту російськоюСистема принудительной вентиляции помещения
Автори російськоюВолощук Василий Михайлович
МПК / Мітки
МПК: F24F 7/06
Мітки: приміщення, вентиляції, примусової, система
