Пристрій для наплавлення трифазною дугою у середовищі захисних газів

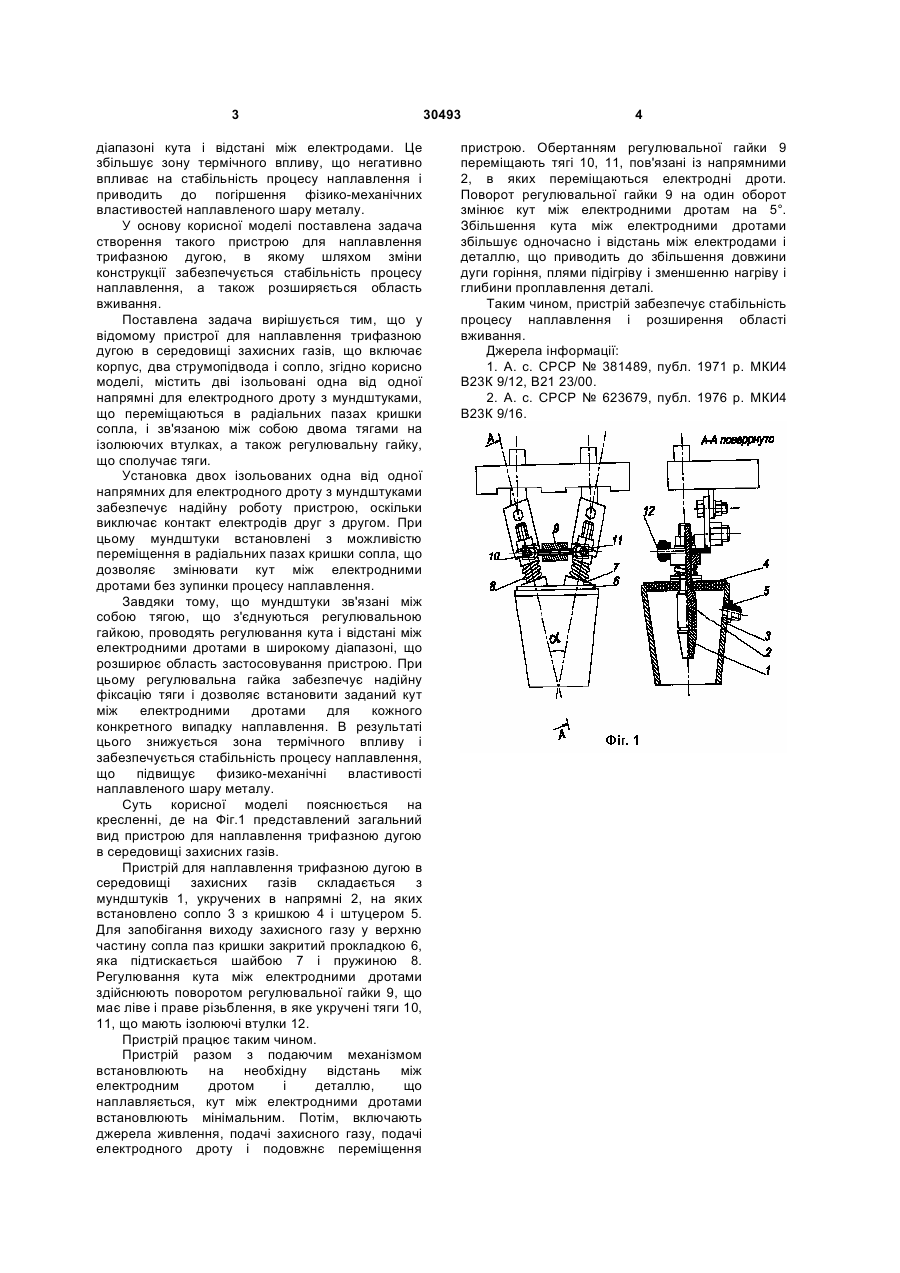

Пристрій для наплавлення трифазною дугою у середовищі захисних газів, який включає корпус, два струмопідводи, сопло, який відрізняється тим, що містить дві ізольовані одна від одної напрямні для електродного дроту з мундштуками, що переміщаються в радіальних пазах кришки сопла, і зв'язані між собою двома тягами на ізолюючих втулках, а також регулювальну гайку, що сполучає тяги. (19) (21) u200712907 (22) 21.11.2007 (24) 25.02.2008 (72) АВЕТІСЯН ВІКТОР КАЗАРОВИЧ, UA, БАНТКОВСЬКИЙ В'ЯЧЕСЛАВ АНАТОЛІЙОВИЧ, UA, ІВАНОВ ВОЛОДИМИР ІВАНОВИЧ, UA, КАРПУСЕНКО ВІКТОР ПИЛИПОВИЧ, UA, МАРТИНЕНКО ОЛЕКСАНДР ДМИТРОВИЧ, UA, СІДАШЕНКО ОЛЕКСАНДР ІВАНОВИЧ, UA (73) АВЕТІСЯН ВІКТОР КАЗАРОВИЧ, UA 3 діапазоні кута і відстані між електродами. Це збільшує зону термічного впливу, що негативно впливає на стабільність процесу наплавлення і приводить до погіршення фізико-механічних властивостей наплавленого шару металу. У основу корисної моделі поставлена задача створення такого пристрою для наплавлення трифазною дугою, в якому шляхом зміни конструкції забезпечується стабільність процесу наплавлення, а також розширяється область вживання. Поставлена задача вирішується тим, що у відомому пристрої для наплавлення трифазною дугою в середовищі захисних газів, що включає корпус, два струмопідвода і сопло, згідно корисно моделі, містить дві ізольовані одна від одної напрямні для електродного дроту з мундштуками, що переміщаються в радіальних пазах кришки сопла, і зв'язаною між собою двома тягами на ізолюючих втулках, а також регулювальну гайку, що сполучає тяги. Установка двох ізольованих одна від одної напрямних для електродного дроту з мундштуками забезпечує надійну роботу пристрою, оскільки виключає контакт електродів друг з другом. При цьому мундштуки встановлені з можливістю переміщення в радіальних пазах кришки сопла, що дозволяє змінювати кут між електродними дротами без зупинки процесу наплавлення. Завдяки тому, що мундштуки зв'язані між собою тягою, що з'єднуються регулювальною гайкою, проводять регулювання кута і відстані між електродними дротами в широкому діапазоні, що розширює область застосовування пристрою. При цьому регулювальна гайка забезпечує надійну фіксацію тяги і дозволяє встановити заданий кут між електродними дротами для кожного конкретного випадку наплавлення. В результаті цього знижується зона термічного впливу і забезпечується стабільність процесу наплавлення, що підвищує физико-механічні властивості наплавленого шару металу. Суть корисної моделі пояснюється на кресленні, де на Фіг.1 представлений загальний вид пристрою для наплавлення трифазною дугою в середовищі захисних газів. Пристрій для наплавлення трифазною дугою в середовищі захисних газів складається з мундштуків 1, укручених в напрямні 2, на яких встановлено сопло 3 з кришкою 4 і штуцером 5. Для запобігання виходу захисного газу у верхню частину сопла паз кришки закритий прокладкою 6, яка підтискається шайбою 7 і пружиною 8. Регулювання кута між електродними дротами здійснюють поворотом регулювальної гайки 9, що має ліве і праве різьблення, в яке укручені тяги 10, 11, що мають ізолюючі втулки 12. Пристрій працює таким чином. Пристрій разом з подаючим механізмом встановлюють на необхідну відстань між електродним дротом і деталлю, що наплавляється, кут між електродними дротами встановлюють мінімальним. Потім, включають джерела живлення, подачі захисного газу, подачі електродного дроту і подовжнє переміщення 30493 4 пристрою. Обертанням регулювальної гайки 9 переміщають тягі 10, 11, пов'язані із напрямними 2, в яких переміщаються електродні дроти. Поворот регулювальної гайки 9 на один оборот змінює кут між електродними дротам на 5°. Збільшення кута між електродними дротами збільшує одночасно і відстань між електродами і деталлю, що приводить до збільшення довжини дуги горіння, плями підігріву і зменшенню нагріву і глибини проплавлення деталі. Таким чином, пристрій забезпечує стабільність процесу наплавлення і розширення області вживання. Джерела інформації: 1. А. с. СРСР № 381489, публ. 1971 р. МКИ4 В23К 9/12, В21 23/00. 2. А. с. СРСР № 623679, публ. 1976 р. МКИ4 В23К 9/16.
