Мульда для отримання чавуну
Формула / Реферат
1. Мульда для отримання чавуну, що включає чарунки, які мають передню, задню, бічні стінки, що виконані похилими, і днище сферичної форми, яка відрізняється тим, що містить принаймні три чарунки у вигляді багатогранника, при цьому відношення висоти від нижньої основи внутрішньої поверхні мульди до передньої стінки мульди до ширини внутрішньої поверхні чарунки складає 1:(1,75-1,85).
2. Мульда за п. 1, яка відрізняється тим, що чарунка у вигляді багатогранника має форму піраміди, в основі якої лежить прямокутник, а бічні грані зв'язані між собою і основою по радіусу.
3. Мульда за пп. 1, 2, яка відрізняється тим, що зовнішня поверхня кожної чарунки конгруентна її внутрішній поверхні.
Текст

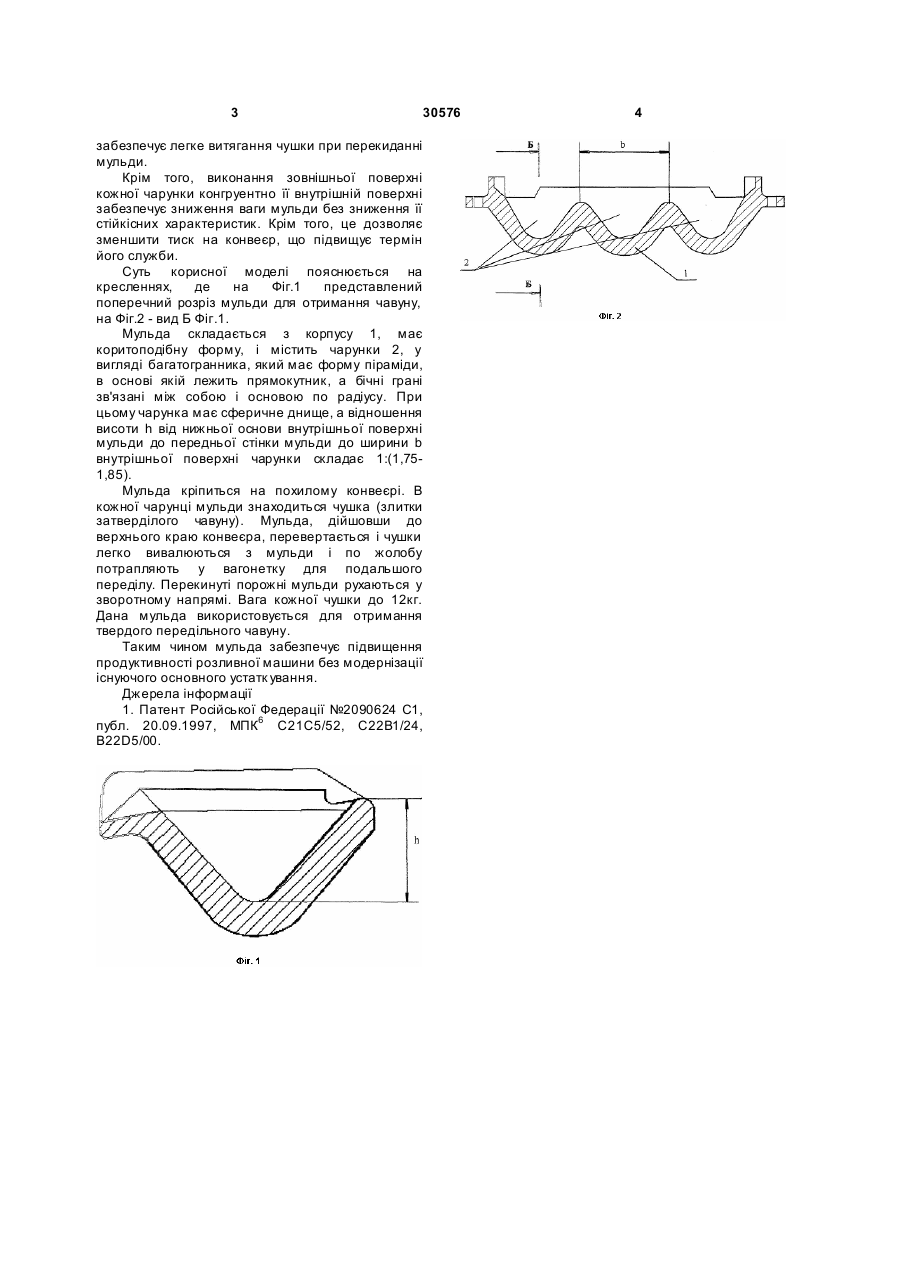

1. Мульда для отримання чавуну, що включає чарунки, які мають передню, задню, бічні стінки, що виконані похилими, і днище сферичної форми, яка відрізняється тим, що містить принаймні три чарунки у вигляді багатогранника, при цьому 3 30576 забезпечує легке витягання чушки при перекиданні мульди. Крім того, виконання зовнішньої поверхні кожної чарунки конгруентно її внутрішній поверхні забезпечує зниження ваги мульди без зниження її стійкісних характеристик. Крім того, це дозволяє зменшити тиск на конвеєр, що підвищує термін його служби. Суть корисної моделі пояснюється на кресленнях, де на Фіг.1 представлений поперечний розріз мульди для отримання чавуну, на Фіг.2 - вид Б Фіг.1. Мульда складається з корпусу 1, має коритоподібну форму, і містить чарунки 2, у вигляді багатогранника, який має форму піраміди, в основі якій лежить прямокутник, а бічні грані зв'язані між собою і основою по радіусу. При цьому чарунка має сферичне днище, а відношення висоти h від нижньої основи внутрішньої поверхні мульди до передньої стінки мульди до ширини b внутрішньої поверхні чарунки складає 1:(1,751,85). Мульда кріпиться на похилому конвеєрі. В кожної чарунці мульди знаходиться чушка (злитки затверділого чавуну). Мульда, дійшовши до верхнього краю конвеєра, перевертається і чушки легко вивалюються з мульди і по жолобу потрапляють у вагонетку для подальшого переділу. Перекинуті порожні мульди рухаються у зворотному напрямі. Вага кожної чушки до 12кг. Дана мульда використовується для отримання твердого передільного чавуну. Таким чином мульда забезпечує підвищення продуктивності розливної машини без модернізації існуючого основного устатк ування. Джерела інформації 1. Патент Російської Федерації №2090624 С1, публ. 20.09.1997, МПК6 С21С5/52, С22В1/24, B22D5/00. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMold for obtaining of cast iron
Автори англійськоюAkhbash Serhii Heorhiiovych
Назва патенту російськоюМульда для получения чугуна
Автори російськоюАхбаш Сергей Георгиевич
МПК / Мітки
МПК: C22B 1/24, C21C 5/52, B22D 5/00
Мітки: отримання, мульда, чавуну
