Спосіб виробництва безопалювальних окатишів

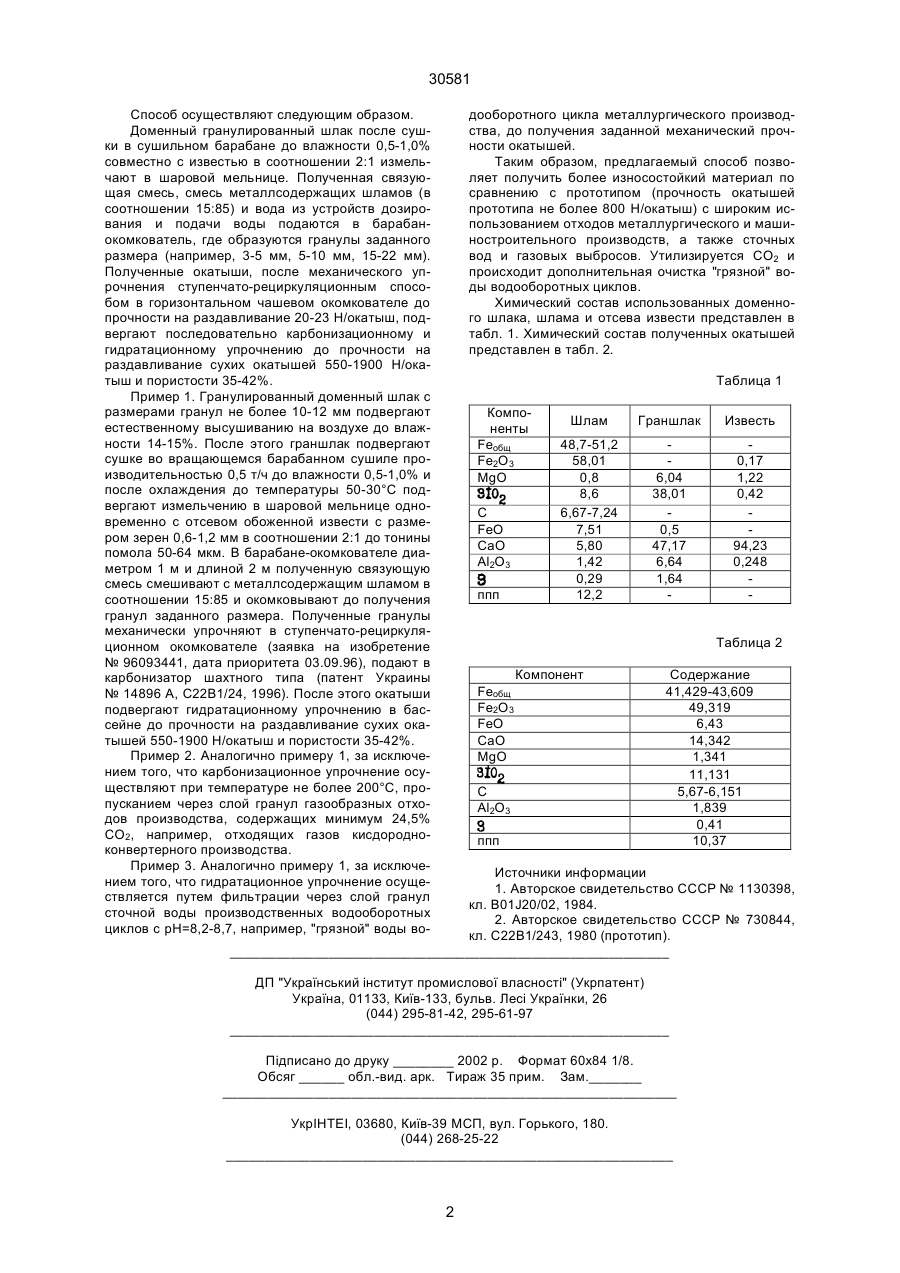

1. Способ производства безобжиговых окатышей, включающий механическую активацию, смешивание и окомкование металлсодержащих шламов со связующей смесью, отличающийся тем, что связующую смесь, состоящую из доменного шлака и отсева негашенной извести в соотношении 2:1, влажностью 0,5-1,0% и измельченную до 50-64 мкм, смешивают с металлсодержащим шламом в соотношении 15:85, смесь окомковывается при влажности 9-10%, а полученные окатыши механически упрочняются ступенчаторециркуляционным способом до прочности на раз 30581 Способ осуществляют следующим образом. Доменный гранулированный шлак после сушки в сушильном барабане до влажности 0,5-1,0% совместно с известью в соотношении 2:1 измельчают в шаровой мельнице. Полученная связующая смесь, смесь металлсодержащих шламов (в соотношении 15:85) и вода из устройств дозирования и подачи воды подаются в барабанокомкователь, где образуются гранулы заданного размера (например, 3-5 мм, 5-10 мм, 15-22 мм). Полученные окатыши, после механического упрочнения ступенчато-рециркуляционным способом в горизонтальном чашевом окомкователе до прочности на раздавливание 20-23 Н/окатыш, подвергают последовательно карбонизационному и гидратационному упрочнению до прочности на раздавливание сухих окатышей 550-1900 Н/окатыш и пористости 35-42%. Пример 1. Гранулированный доменный шлак с размерами гранул не более 10-12 мм подвергают естественному высушиванию на воздухе до влажности 14-15%. После этого граншлак подвергают сушке во вращающемся барабанном сушиле производительностью 0,5 т/ч до влажности 0,5-1,0% и после охлаждения до температуры 50-30°С подвергают измельчению в шаровой мельнице одновременно с отсевом обоженной извести с размером зерен 0,6-1,2 мм в соотношении 2:1 до тонины помола 50-64 мкм. В барабане-окомкователе диаметром 1 м и длиной 2 м полученную связующую смесь смешивают с металлсодержащим шламом в соотношении 15:85 и окомковывают до получения гранул заданного размера. Полученные гранулы механически упрочняют в ступенчато-рециркуляционном окомкователе (заявка на изобретение № 96093441, дата приоритета 03.09.96), подают в карбонизатор шахтного типа (патент Украины № 14896 А, С22В1/24, 1996). После этого окатыши подвергают гидратационному упрочнению в бассейне до прочности на раздавливание сухих окатышей 550-1900 Н/окатыш и пористости 35-42%. Пример 2. Аналогично примеру 1, за исключением того, что карбонизационное упрочнение осуществляют при температуре не более 200°С, пропусканием через слой гранул газообразных отходов производства, содержащих минимум 24,5% СО2, например, отходящих газов кисдородноконвертерного производства. Пример 3. Аналогично примеру 1, за исключением того, что гидратационное упрочнение осуществляется путем фильтрации через слой гранул сточной воды производственных водооборотных циклов с рН=8,2-8,7, например, "грязной" воды во дооборотного цикла металлургического производства, до получения заданной механический прочности окатышей. Таким образом, предлагаемый способ позволяет получить более износостойкий материал по сравнению с прототипом (прочность окатышей прототипа не более 800 Н/окатыш) с широким использованием отходов металлургического и машиностроительного производств, а также сточных вод и газовых выбросов. Утилизируется СО2 и происходит дополнительная очистка "грязной" воды водооборотных циклов. Химический состав использованных доменного шлака, шлама и отсева извести представлен в табл. 1. Химический состав полученных окатышей представлен в табл. 2. Таблица 1 Компоненты Feобщ Fe2O3 MgO C FeO CaO Al2O3 ппп Шлам Граншлак Известь 48,7-51,2 58,01 0,8 8,6 6,67-7,24 7,51 5,80 1,42 0,29 12,2 6,04 38,01 0,5 47,17 6,64 1,64 0,17 1,22 0,42 94,23 0,248 Таблица 2 Компонент Feобщ Fe2O3 FeO CaO MgO C Al2O3 ппп Содержание 41,429-43,609 49,319 6,43 14,342 1,341 11,131 5,67-6,151 1,839 0,41 10,37 Источники информации 1. Авторское свидетельство СССР № 1130398, кл. В01J20/02, 1984. 2. Авторское свидетельство СССР № 730844, кл. С22В1/243, 1980 (прототип). __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
