Спосіб балансування ротора машини по нестабільній амплітуді вібраціії

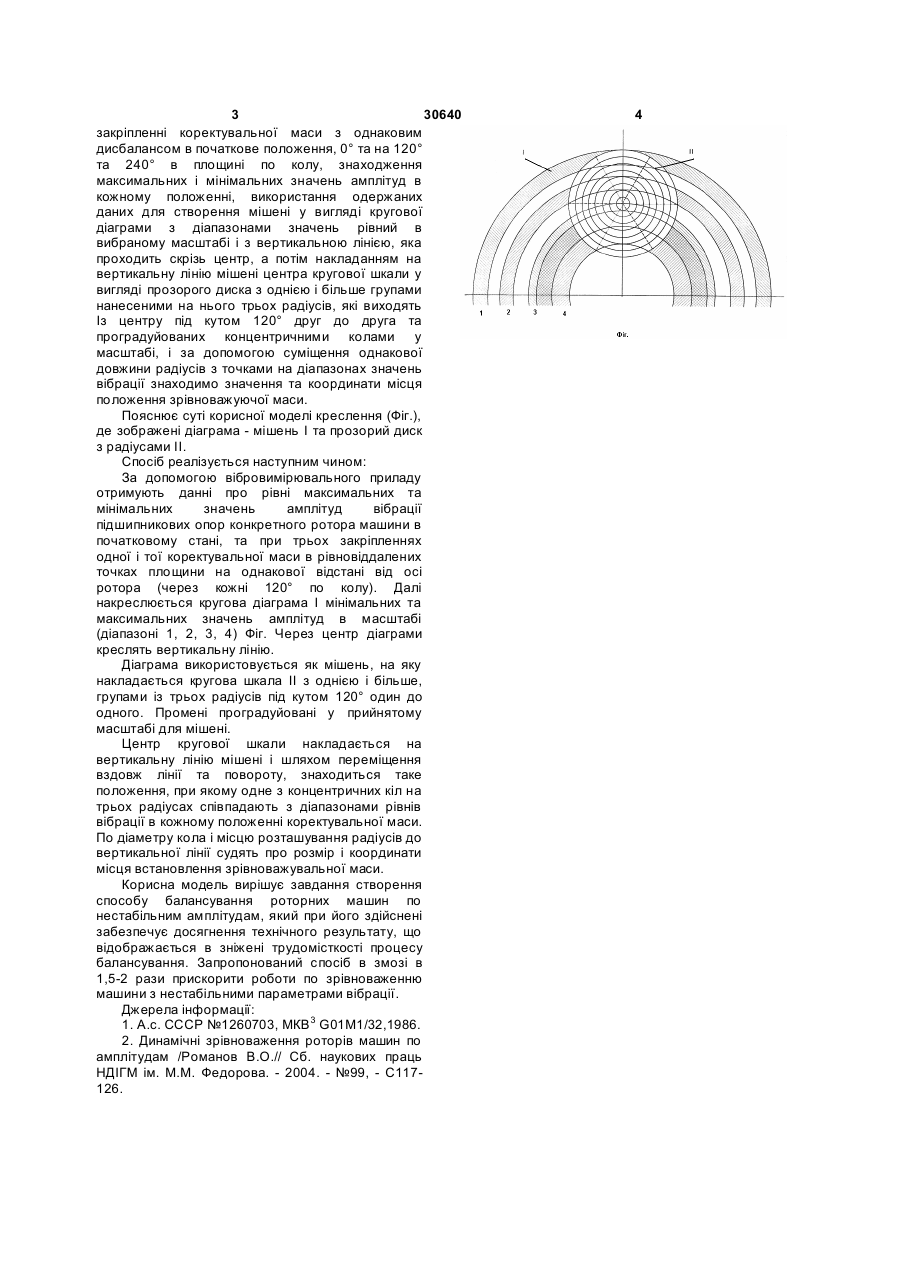

Спосіб балансування ротора машини по нестабільній амплітуді вібрації, при якому виконують вимірювання параметрів вібрації машини в початковому стані, а потім при закріпленні коректувальної маси, з однаковим дисбалансом одне в вільно вибране місце і два по 3 30640 закріпленні коректувальної маси з однаковим дисбалансом в початкове положення, 0° та на 120° та 240° в площині по колу, знаходження максимальних і мінімальних значень амплітуд в кожному положенні, використання одержаних даних для створення мішені у вигляді кругової діаграми з діапазонами значень рівний в вибраному масштабі і з вертикальною лінією, яка проходить скрізь центр, а потім накладанням на вертикальну лінію мішені центра кругової шкали у вигляді прозорого диска з однією і більше групами нанесеними на нього трьох радіусів, які виходять Із центру під кутом 120° друг до друга та проградуйованих концентричними колами у масштабі, і за допомогою суміщення однакової довжини радіусів з точками на діапазонах значень вібрації знаходимо значення та координати місця положення зрівноважуючої маси. Пояснює суті корисної моделі креслення (Фіг.), де зображені діаграма - мішень І та прозорий диск з радіусами II. Спосіб реалізується наступним чином: За допомогою вібровимірювального приладу отримують данні про рівні максимальних та мінімальних значень амплітуд вібрації підшипникових опор конкретного ротора машини в початковому стані, та при трьох закріпленнях одної і тої коректувальної маси в рівновіддалених точках площини на однакової відстані від осі ротора (через кожні 120° по колу). Далі накреслюється кругова діаграма І мінімальних та максимальних значень амплітуд в масштабі (діапазоні 1, 2, 3, 4) Фіг. Через центр діаграми креслять вертикальну лінію. Діаграма використовується як мішень, на яку накладається кругова шкала II з однією і більше, групами із трьох радіусів під кутом 120° один до одного. Промені проградуйовані у прийнятому масштабі для мішені. Центр кругової шкали накладається на вертикальну лінію мішені і шляхом переміщення вздовж лінії та повороту, знаходиться таке положення, при якому одне з концентричних кіл на трьох радіусах співпадають з діапазонами рівнів вібрації в кожному положенні коректувальної маси. По діаметру кола і місцю розташування радіусів до вертикальної лінії судять про розмір і координати місця встановлення зрівноважувальної маси. Корисна модель вирішує завдання створення способу балансування роторних машин по нестабільним амплітудам, який при його здійснені забезпечує досягнення технічного результату, що відображається в зніжені трудомісткості процесу балансування. Запропонований спосіб в змозі в 1,5-2 рази прискорити роботи по зрівноваженню машини з нестабільними параметрами вібрації. Джерела інформації: 1. А.с. СССР №1260703, МКВ3 G01M1/32,1986. 2. Динамічні зрівноваження роторів машин по амплітудам /Романов В.О.// Сб. наукових праць НДІГМ ім. М.М. Федорова. - 2004. - №99, - С117126. 4
