Структура тканини для захисту від рухомого леза ланцюгової пили

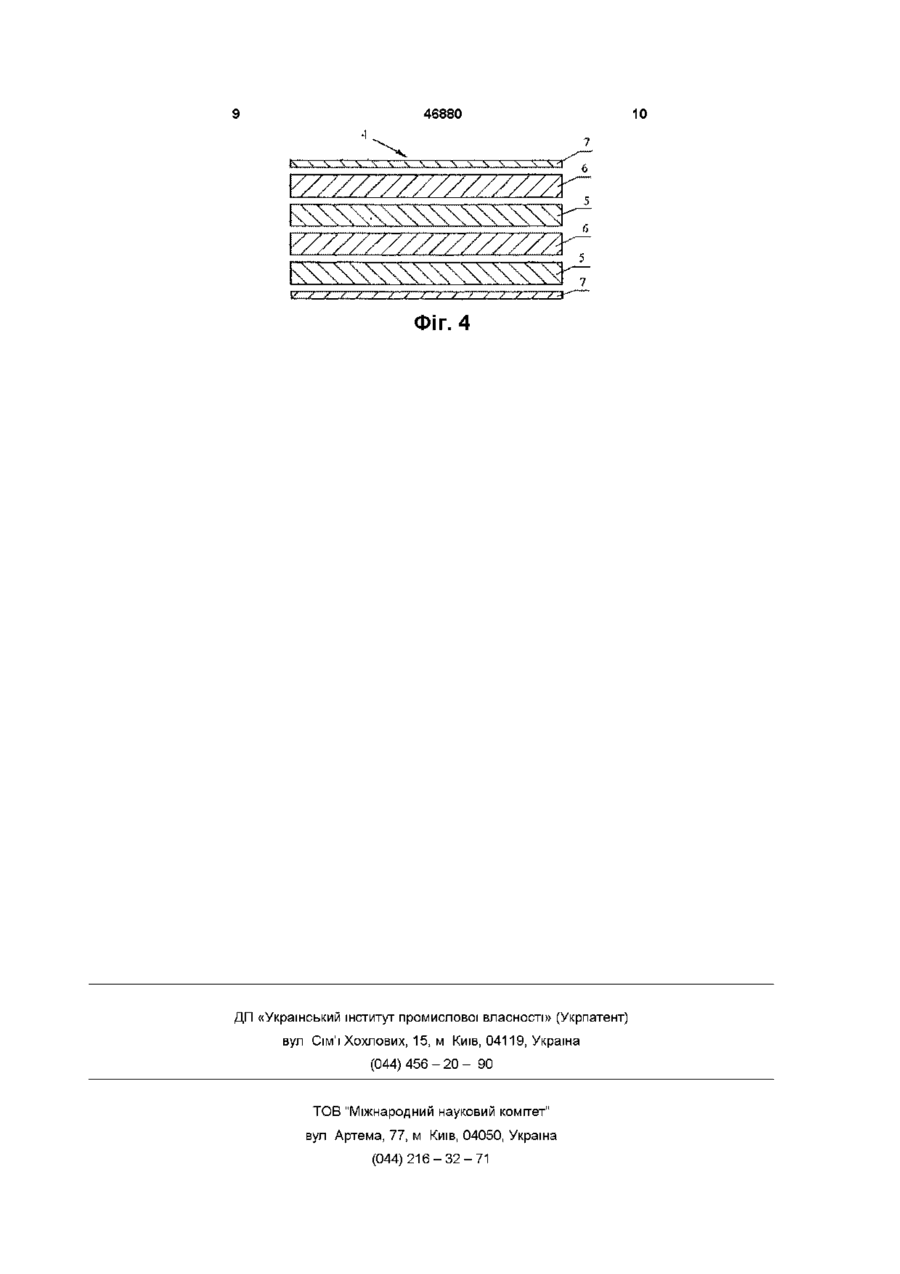

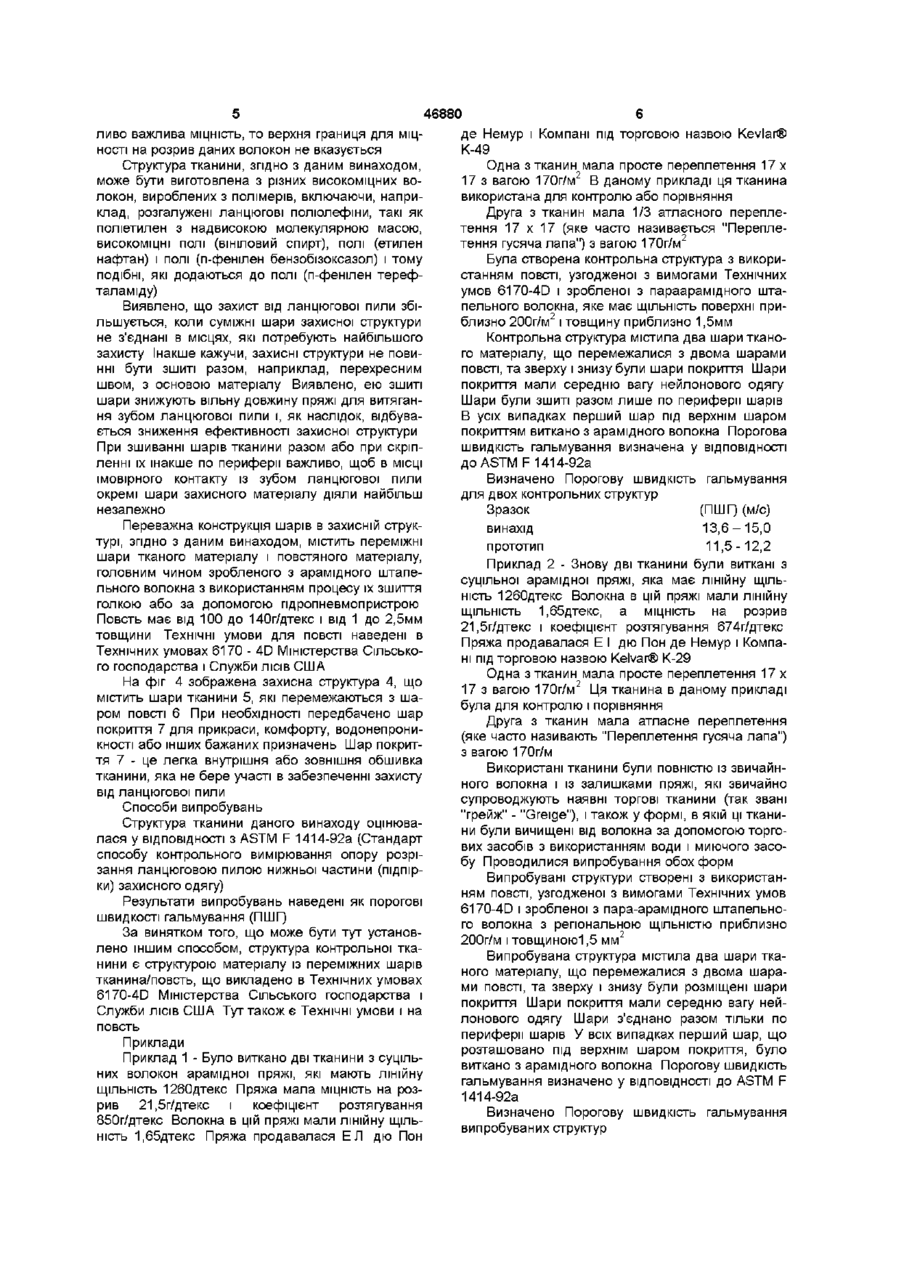

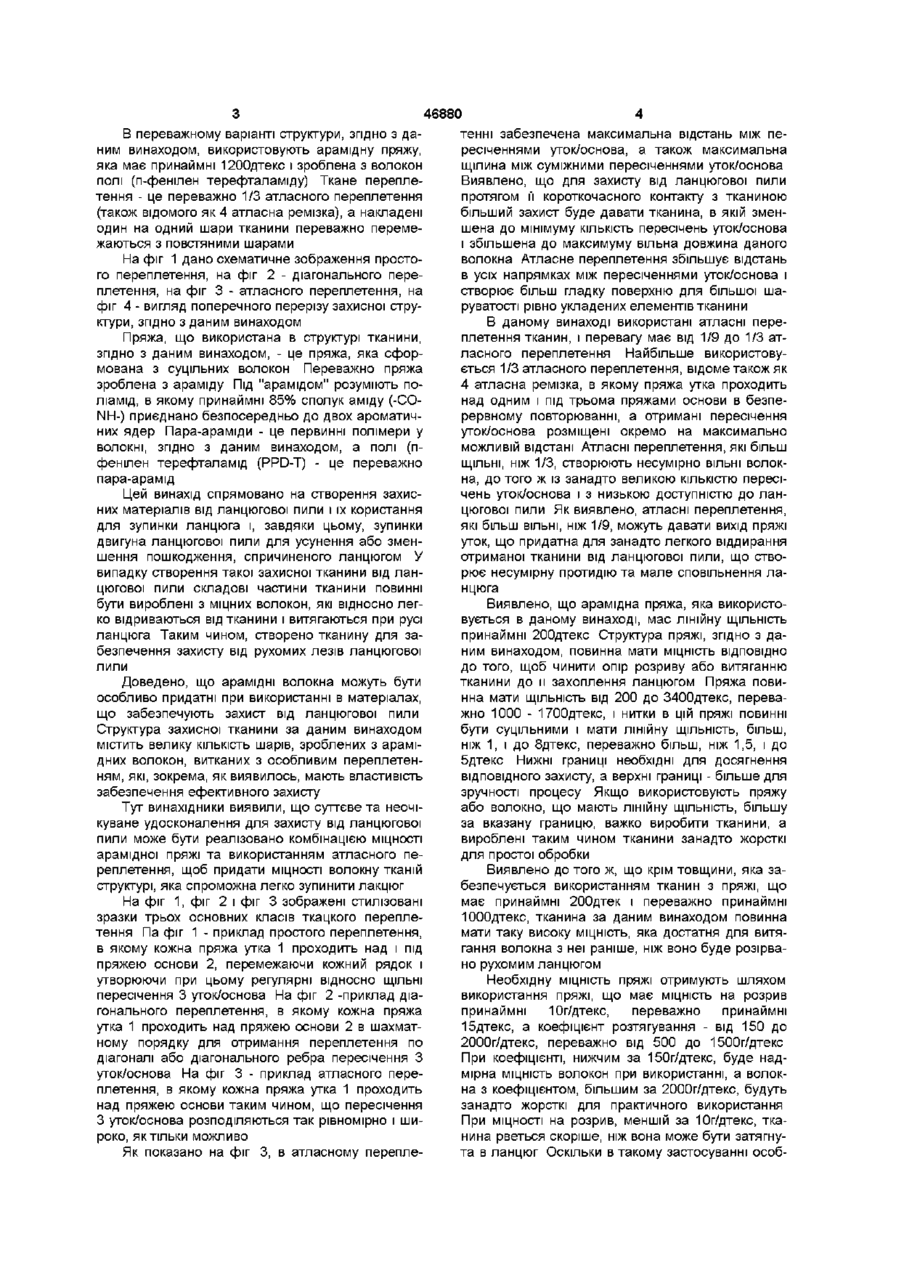

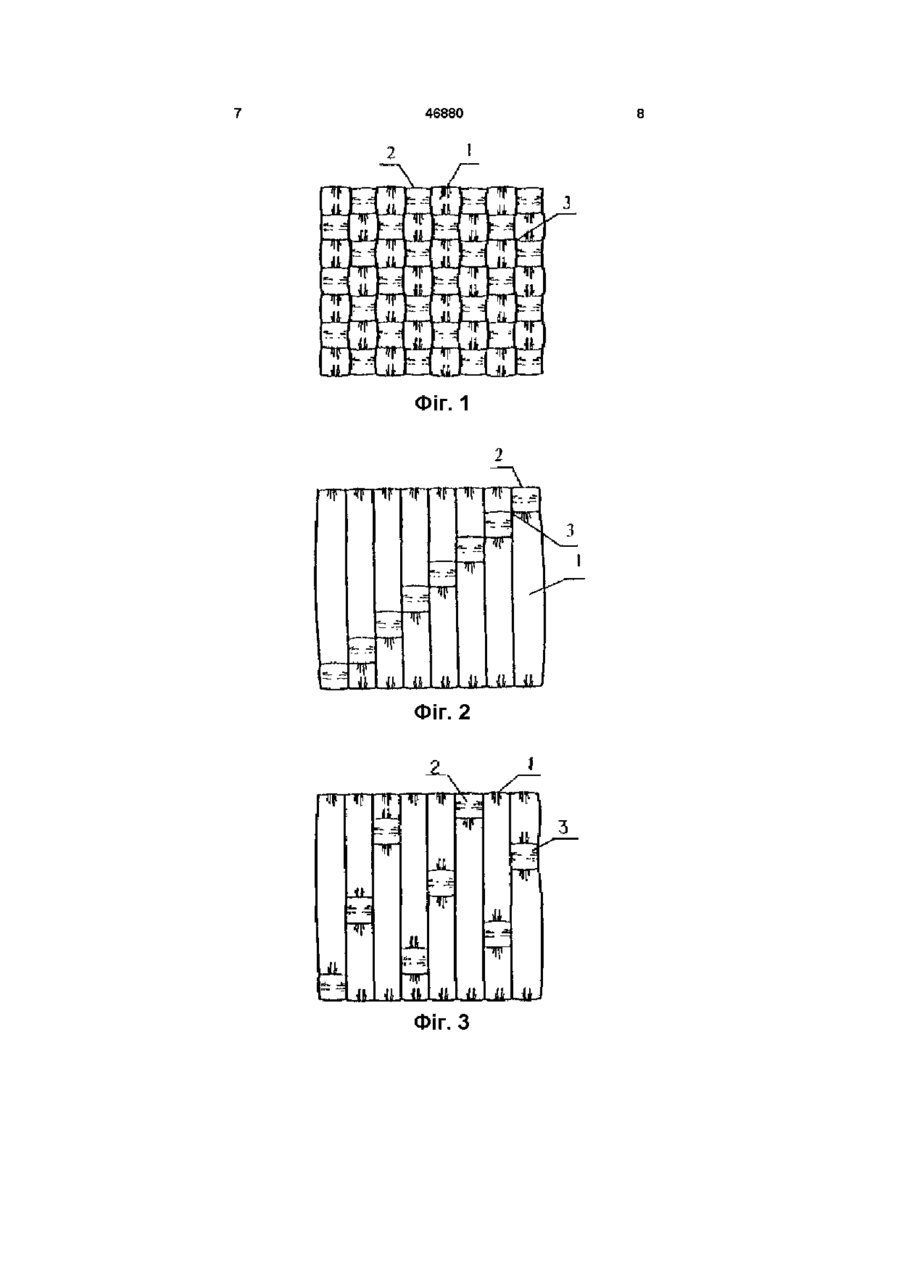

1 Структура тканини для захисту від рухомого леза ланцюгової пили, що містить накладені один на одний шари тканини, виготовлені з пряжі, яка відрізняється тим, що МІЦНІСТЬ пряжі на розрив має принаймні 10 г/дтекс, а коефіцієнт розтягування - принаймні 150 г/дтекс, причому шари тканини виткані в 1/х атласного переплетення, де х знаходиться в межах від 3 до 9 2 Структура тканини за п 1, яка відрізняється тим, що пряжа - це арамідна пряжа 3 Структура тканини за п 1, яка відрізняється тим, що пряжа виготовлена з волокон з ЛІНІЙНОЮ ЩІЛЬНІСТЮ від 1 до 8 дтекс 4 Структура тканини за п 1, яка відрізняється тим, що шари зшиті разом лише по їх периферії 5 Структура тканини за п 1, яка відрізняється тим, що містить принаймні один шар повсті 6 Структура тканини за п 5, яка відрізняється тим, що шари тканини і повсті виконані переміжними 7 Структури тканини за п 6, яка відрізняється тим, що повсть виготовлена із арамідних штапельних волокон 8 Структура тканини за п 1, яка відрізняється тим, що арамідна пряжа містить полі (п-фенілен терефталамідні) волокна 9 Структура тканини за п 1, яка відрізняється тим, що тканина виготовлена з арамідної пряжі, витканої в 1/3 атласного переплетення 10 Структура тканини за п 9, яка відрізняється тим, що арамідна пряжа містить полі (п-фенілен терефталамідні) волокна О о Цей винахід належить до захисні їх тканин, що забезпечують захист від небезпеки пошкодження рухомим лезом ланцюгових пил Давно відомо використання спеціальних тканин для одягу, які забезпечують захист від ланцюгових пил Відомо захисні м'які прокладки із великої КІЛЬКОСТІ шарів нейлонової тканини Нейлон ткуть з простим переплетенням або 1/2 діагональним переплетенням Кожний шар ткуть, використовуючи переплетення смуг, які відриваються більш важко від даної структури м'якої прокладки, ніж коли шари не переплетені [патент США 4 279 956,21 07 1981] Відомо також м'яку прокладку з так званих шарів тканини, що містять з'єднані волокна з декількох сортів трикотажу [патент США 5395683,7 03 1995] Відомо конструкцію шарів волокон для захисту від ланцюгової пили, в якій тканину нещільно ткуть з арамідної пряжі, і декілька шарів нещільно зшивають, щоб дати можливість повністю вирваним шарам зупинити ланцюг При цьому описується льняна тканина простого переплетення [заявка ЕПВ 202 183, 20 11 1986] Згідно З даним винаходом, структура тканини, що забезпечує захист від рухомого леза ланцюгової пили, містить велику КІЛЬКІСТЬ накладених один на одний шарів тканини, зшитих разом, як правило, по периферії шарів і зроблених із пряжі, МІЦНІСТЬ на розрив якої принаймні 10г/дтекс (децитекс), а коефіцієнт розтягування принаймні 150г/дтекс, причому шари виткані атласним переплетення в 1/х, де х має значення від 3 до 9 Запропоновано захисну структуру тканини, яка містить велику КІЛЬКІСТЬ накладених один на одний шарів тканини з арамідної пряжі 00 00 (О 46880 В переважному варіанті структури, згідно з даним винаходом, використовують арамідну пряжу, яка має принаймні 1200дтекс і зроблена з волокон полі (п-фенілен терефталаміду) Ткане переплетення - це переважно 1/3 атласного переплетення (також відомого як 4 атласна ремізка), а накладені один на одний шари тканини переважно перемежаються з повстяними шарами На фіг 1 дано схематичне зображення простого переплетення, на фіг 2 - діагонального переплетення, на фіг 3 - атласного переплетення, на фіг 4 - вигляд поперечного перерізу захисної структури, згідно з даним винаходом Пряжа, що використана в структурі тканини, згідно з даним винаходом, - це пряжа, яка сформована з суцільних волокон Переважно пряжа зроблена з араміду Під "арамідом" розуміють поліамід, в якому принаймні 85% сполук аміду (-СОNH-) приєднано безпосередньо до двох ароматичних ядер Пара-араміди - це первинні полімери у волокні, згідно з даним винаходом, а полі (пфенілен терефталамід (PPD-T) - це переважно пара-арамід Цей винахід спрямовано на створення захисних матеріалів від ланцюгової пили і їх користання для зупинки ланцюга і, завдяки цьому, зупинки двигуна ланцюгової пили для усунення або зменшення пошкодження, спричиненого ланцюгом У випадку створення такої захисної тканини від ланцюгової пили складові частини тканини повинні бути вироблені з міцних волокон, які відносно легко відриваються від тканини і витягаються при русі ланцюга Таким чином, створено тканину для забезпечення захисту від рухомих лезів ланцюгової лили Доведено, що арамідні волокна можуть бути особливо придатні при використанні в матеріалах, що забезпечують захист від ланцюгової пили Структура захисної тканини за даним винаходом містить велику КІЛЬКІСТЬ шарів, зроблених з арамідних волокон, витканих з особливим переплетенням, які, зокрема, як виявилось, мають властивість забезпечення ефективного захисту Тут винахідники виявили, що суттєве та неочікуване удосконалення для захисту від ланцюгової пили може бути реалізовано комбінацією МІЦНОСТІ арамідної пряжі та використанням атласного переплетення, щоб придати МІЦНОСТІ волокну тканій структурі, яка спроможна легко зупинити лакцюг На фіг 1, фіг 2 і фіг 3 зображені стилізовані зразки трьох основних класів ткацкого переплетення Па фіг 1 - приклад простого переплетення, в якому кожна пряжа утка 1 проходить над і під пряжею основи 2, перемежаючи кожний рядок і утворюючи при цьому регулярні відносно ЩІЛЬНІ пересічення 3 уток/основа На фіг 2 -приклад діагонального переплетення, в якому кожна пряжа утка 1 проходить над пряжею основи 2 в шахматному порядку для отримання переплетення по діагоналі або діагонального ребра пересічення З уток/основа На фіг 3 - приклад атласного переплетення, в якому кожна пряжа утка 1 проходить над пряжею основи таким чином, що пересічення З уток/основа розподіляються так рівномірно і широко, ЯК ТІЛЬКИ МОЖЛИВО Як показано на фіг 3, в атласному перепле тенні забезпечена максимальна відстань між пересіченнями уток/основа, а також максимальна щілина між суміжними пересіченнями уток/основа Виявлено, що для захисту від ланцюгової пили протягом її короткочасного контакту з тканиною більший захист буде давати тканина, в якій зменшена до мінімуму КІЛЬКІСТЬ пересічень уток/основа і збільшена до максимуму вільна довжина даного волокна Атласне переплетення збільшує відстань в усіх напрямках між пересіченнями уток/основа і створює більш гладку поверхню для більшої шаруватості рівно укладених елементів тканини В даному винаході використані атласні переплетення тканин, і перевагу має від 1/9 до 1/3 атласного переплетення Найбільше використовується 1/3 атласного переплетення, відоме також як 4 атласна ремізка, в якому пряжа утка проходить над одним і під трьома пряжами основи в безперервному повторюванні, а отримані пересічення уток/основа розміщені окремо на максимально можливій відстані Атласні переплетення, які більш ЩІЛЬНІ, ніж 1/3, створюють несумірно ВІЛЬНІ волокна, до того ж із занадто великою КІЛЬКІСТЮ пересічень уток/основа і з низькою доступністю до ланцюгової пили Як виявлено, атласні переплетення, які більш ВІЛЬНІ, ніж 1/9, можуть давати вихід пряжі уток, що придатна для занадто легкого віддирання отриманої тканини від ланцюгової пили, що створює несумірну протидію та мале сповільнення ланцюга Виявлено, що арамідна пряжа, яка використовується в даному винаході, мас лінійну ЩІЛЬНІСТЬ принаймні 200дтекс Структура пряжі, згідно з даним винаходом, повинна мати МІЦНІСТЬ ВІДПОВІДНО до того, щоб чинити опір розриву або витяганню тканини до и захоплення ланцюгом Пряжа повинна мати ЩІЛЬНІСТЬ від 200 до 3400дтекс, переважно 1000 - 1700дтекс, і нитки в цій пряжі повинні бути суцільними і мати лінійну ЩІЛЬНІСТЬ, більш, ніж 1, і до 8дтекс, переважно більш, ніж 1,5, і до 5дтекс Нижні границі необхідні для досягнення ВІДПОВІДНОГО захисту, а верхні границі - більше для зручності процесу Якщо використовують пряжу або волокно, що мають лінійну ЩІЛЬНІСТЬ, більшу за вказану границю, важко виробити тканини, а вироблені таким чином тканини занадто жорсткі для простої обробки Виявлено до того ж, що крім товщини, яка забезпечується використанням тканин з пряжі, що має принаймні 200дтек і переважно принаймні ЮООдтекс, тканина за даним винаходом повинна мати таку високу МІЦНІСТЬ, яка достатня для витягання волокна з неї раніше, ніж воно буде розірвано рухомим ланцюгом Необхідну МІЦНІСТЬ пряжі отримують шляхом використання пряжі, що має МІЦНІСТЬ на розрив принаймні 10г/дтекс, переважно принаймні 15дтекс, а коефіцієнт розтягування - від 150 до 2000г/дтекс, переважно від 500 до 1500г/дтекс При коефіцієнті, нижчим за 150г/дтекс, буде надмірна МІЦНІСТЬ волокон при використанні, а волокна з коефіцієнтом, більшим за 2000г/дтекс, будуть занадто жорсткі для практичного використання При МІЦНОСТІ на розрив, меншій за 10г/дтекс, тканина рветься скоріше, ніж вона може бути затягнута в ланцюг Оскільки В такому застосуванні особ 46880 де Немур і Компані під торговою назвою Kevlar® ливо важлива МІЦНІСТЬ, ТО верхня границя для МІЦК-49 НОСТІ на розрив даних волокон не вказується Одна з тканин мала просте переплетення 17 х Структура тканини, згідно з даним винаходом, 17 з вагою 170г/м2 В даному прикладі ця тканина може бути виготовлена з різних високоміцних вовикористана для контролю або порівняння локон, вироблених з полімерів, включаючи, наприклад, розгалужені ланцюгові полюлефіни, такі як Друга з тканин мала 1/3 атласного переплеполіетилен з надвисокою молекулярною масою, тення 17 х 17 (яке часто називається "ПереплеВИСОКОМІЦНІ полі (ВІНІЛОВИЙ спирт), полі (етилен тення гусяча лапа") з вагою 170г/м2 нафтан) і полі (п-фенілен бензобізоксазол) і тому Була створена контрольна структура з викориподібні, які додаються до полі (п-фенілен терефстанням повсті, узгодженої з вимогами Технічних тал аміду) умов 6170-4D і зробленої з параарамідного штапельного волокна, яке має ЩІЛЬНІСТЬ поверхні приВиявлено, що захист від ланцюгової пили збіблизно 200г/м21 товщину приблизно 1,5мм льшується, коли суміжні шари захисної структури не з'єднані в місцях, які потребують найбільшого Контрольна структура містила два шари тканозахисту Інакше кажучи, захисні структури не повиго матеріалу, що перемежалися з двома шарами нні бути зшиті разом, наприклад, перехресним повсті, та зверху і знизу були шари покриття Шари швом, з основою матеріалу Виявлено, ею зшиті покриття мали середню вагу нейлонового одягу шари знижують вільну довжину пряжі для витяганШари були зшиті разом лише по периферії шарів ня зубом ланцюгової пили і, як наслідок, відбуваВ усіх випадках перший шар під верхнім шаром ється зниження ефективності захисної структури покриттям виткано з арамідного волокна Порогова При зшиванні шарів тканини разом або при скріпшвидкість гальмування визначена у ВІДПОВІДНОСТІ ленні їх інакше по периферії важливо, щоб в МІСЦІ floASTM F1414-92a імовірного контакту із зубом ланцюгової пили Визначено Порогову швидкість гальмування окремі шари захисного матеріалу діяли найбільш для двох контрольних структур незалежно Зразок (ПШГ) (м/с) Переважна конструкція шарів в захисній струквинахід 13,6-15,0 турі, згідно з даним винаходом, містить переміжні прототип 11,5-12,2 шари тканого матеріалу і повстяного матеріалу, Приклад 2 - Знову дві тканини були виткані з головним чином зробленого з арамідного штапесуцільної арамідної пряжі, яка має лінійну ЩІЛЬльного волокна з використанням процесу їх зшиття НІСТЬ 1260дтекс Волокна в цій пряжі мали лінійну голкою або за допомогою пдропневмопристрою ЩІЛЬНІСТЬ 1,65дтекс, а МІЦНІСТЬ на розрив Повсть має від 100 до 140г/дтекс і від 1 до 2,5мм 21,5г/дтекс і коефіцієнт розтягування 674г/дтекс товщини Технічні умови для повсті наведені в Пряжа продавалася Е І дю Пон де Немур і КомпаТехнічних умовах 6170 - 4D Міністерства Сільськоні під торговою назвою Kelvar® K-29 го господарства і Служби ЛІСІВ США Одна з тканин мала просте переплетення 17 х На фіг 4 зображена захисна структура 4, що 17 з вагою 170г/м2 Ця тканина в даному прикладі містить шари тканини 5, які перемежаються з шабула для контролю і порівняння ром повсті 6 При необхідності передбачено шар Друга з тканин мала атласне переплетення покриття 7 для прикраси, комфорту, водонепрони(яке часто називають "Переплетення гусяча лапа") кності або інших бажаних призначень Шар покритз вагою 170г/м тя 7 - це легка внутрішня або зовнішня обшивка Використані тканини були повністю із звичайнтканини, яка не бере участі в забезпеченні захисту ного волокна і із залишками пряжі, які звичайно від ланцюгової пили супроводжують наявні торгові тканини (так звані Способи випробувань "грейж" - "Greige"), і також у формі, в якій ці тканиСтруктура тканини даного винаходу оцінювани були вичищені від волокна за допомогою торголася у ВІДПОВІДНОСТІ з ASTM F 1414-92а (Стандарт вих засобів з використанням води і миючого засоспособу контрольного вимірювання опору розрібу Проводилися випробування обох форм зання ланцюговою пилою нижньої частини (підпірВипробувані структури створені з використанки) захисного одягу) ням повсті, узгодженої з вимогами Технічних умов Результати випробувань наведені як порогові 6170-4D і зробленої з пара-арамідного штапельношвидкості гальмування (ПШГ) го волокна з регіональною ЩІЛЬНІСТЮ приблизно За винятком того, що може бути тут установ200г/м і товщиноюі ,5 мм2 лено іншим способом, структура контрольної ткаВипробувана структура містила два шари тканини є структурою матеріалу із переміжних шарів ного матеріалу, що перемежалися з двома шаратканина/повсть, що викладено в Технічних умовах ми повсті, та зверху і знизу були розміщені шари 6170-4D Міністерства Сільського господарства і покриття Шари покриття мали середню вагу нейСлужби ЛІСІВ США Тут також є Технічні умови і на лонового одягу Шари з'єднано разом тільки по повсть периферії шарів У всіх випадках перший шар, що Приклади розташовано під верхнім шаром покриття, було Приклад 1 - Було виткано дві тканини з суцільвиткано з арамідного волокна Порогову швидкість них волокон арамідної пряжі, які мають лінійну гальмування визначено у ВІДПОВІДНОСТІ ДО ASTM F ЩІЛЬНІСТЬ 1260дтекс Пряжа мала МІЦНІСТЬ на роз1414-92а рив 21,5г/дтекс і коефіцієнт розтягування Визначено Порогову швидкість гальмування 850г/дтекс Волокна в цій пряжі мали лінійну ЩІЛЬвипробуваних структур НІСТЬ 1,65дтекс Пряжа продавалася ЕЛ дю Пон 46880 ФІГ. 1 2 ТіїГ іі. Фіг. 2 X If 'Г m n a n JL JL JL ill JL Фіг. З JL 46880 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
