Кулька для відновлення латунних теплообмінних трубок
Формула / Реферат
1. Кулька для відновлення латунних теплообмінних трубок, що містить еластичну основу з відновлювальним елементом, виготовленим із цинку та/або олова, та/або свинцю, яка відрізняється тим, що відновлювальний елемент виконано у вигляді сукупності розподілених в еластичній основі дискретних частинок.
2. Кулька за п. 1, яка відрізняється тим, що дискретні частинки розподілено в поверхневому шарі еластичної основи.
Текст

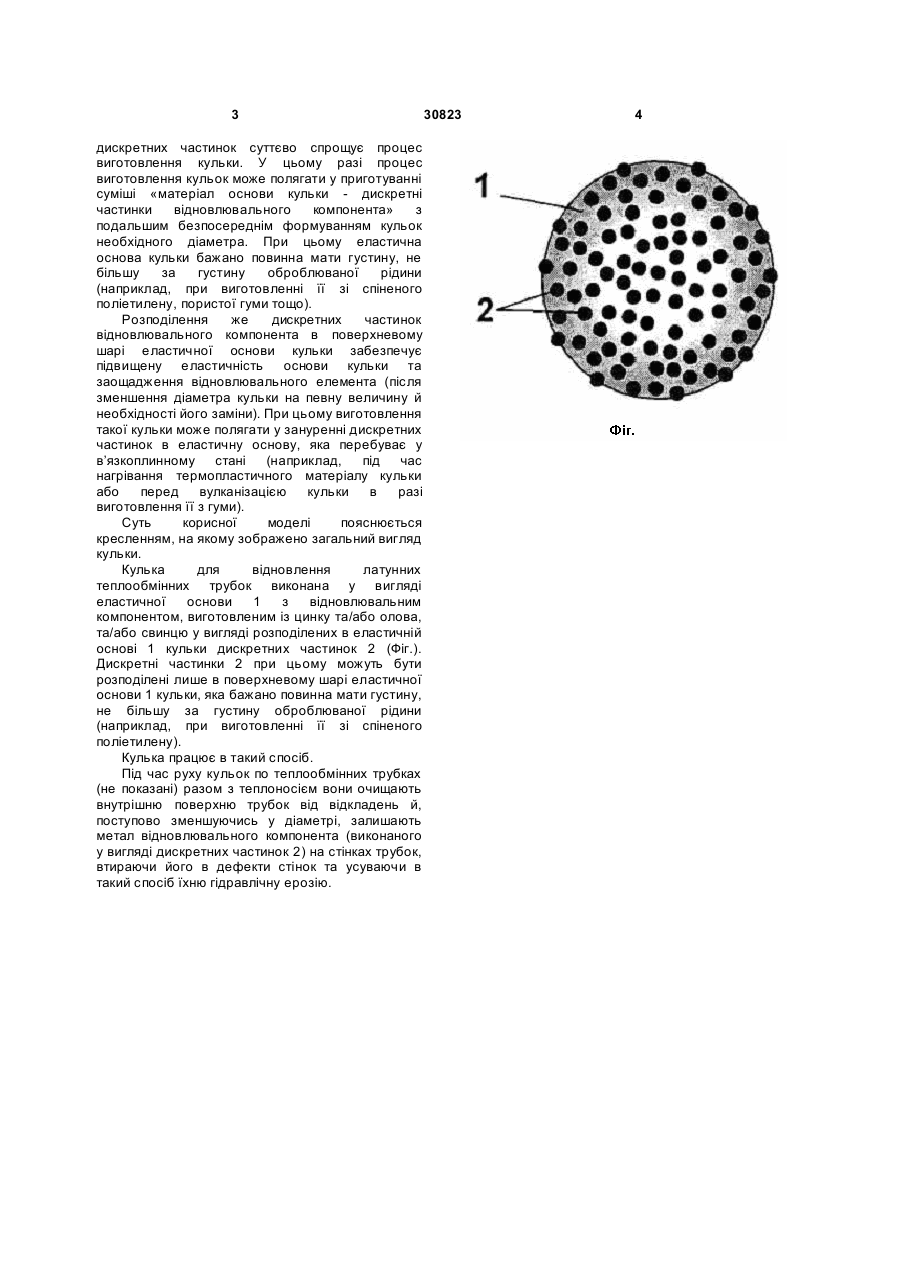

1. Кулька для відновлення латунних теплообмінних трубок, що містить еластичну 3 дискретних частинок суттєво спрощує процес виготовлення кульки. У цьому разі процес виготовлення кульок може полягати у приготуванні суміші «матеріал основи кульки - дискретні частинки відновлювального компонента» з подальшим безпосереднім формуванням кульок необхідного діаметра. При цьому еластична основа кульки бажано повинна мати густину, не більшу за густину оброблюваної рідини (наприклад, при виготовленні її зі спіненого поліетилену, пористої гуми тощо). Розподілення же дискретних частинок відновлювального компонента в поверхневому шарі еластичної основи кульки забезпечує підвищену еластичність основи кульки та заощадження відновлювального елемента (після зменшення діаметра кульки на певну величину й необхідності його заміни). При цьому виготовлення такої кульки може полягати у зануренні дискретних частинок в еластичну основу, яка перебуває у в’язкоплинному стані (наприклад, під час нагрівання термопластичного матеріалу кульки або перед вулканізацією кульки в разі виготовлення її з гуми). Суть корисної моделі пояснюється кресленням, на якому зображено загальний вигляд кульки. Кулька для відновлення латунних теплообмінних трубок виконана у вигляді еластичної основи 1 з відновлювальним компонентом, виготовленим із цинку та/або олова, та/або свинцю у вигляді розподілених в еластичній основі 1 кульки дискретних частинок 2 (Фіг.). Дискретні частинки 2 при цьому можуть бути розподілені лише в поверхневому шарі еластичної основи 1 кульки, яка бажано повинна мати густину, не більшу за густину оброблюваної рідини (наприклад, при виготовленні її зі спіненого поліетилену). Кулька працює в такий спосіб. Під час руху кульок по теплообмінних трубках (не показані) разом з теплоносієм вони очищають внутрішню поверхню трубок від відкладень й, поступово зменшуючись у діаметрі, залишають метал відновлювального компонента (виконаного у вигляді дискретних частинок 2) на стінках трубок, втираючи його в дефекти стінок та усуваючи в такий спосіб їхню гідравлічну ерозію. 30823 4
ДивитисяДодаткова інформація
Назва патенту англійськоюBall for renewal of brass heat exchange pipes
Автори англійськоюMikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюШарик для восстановления латунных теплообменных трубок
Автори російськоюМикульонок Игорь Олегович, Микуленок Игорь Олегович
МПК / Мітки
МПК: F28G 1/00
Мітки: теплообмінних, латунних, кулька, відновлення, трубок
