Занурювальний насос

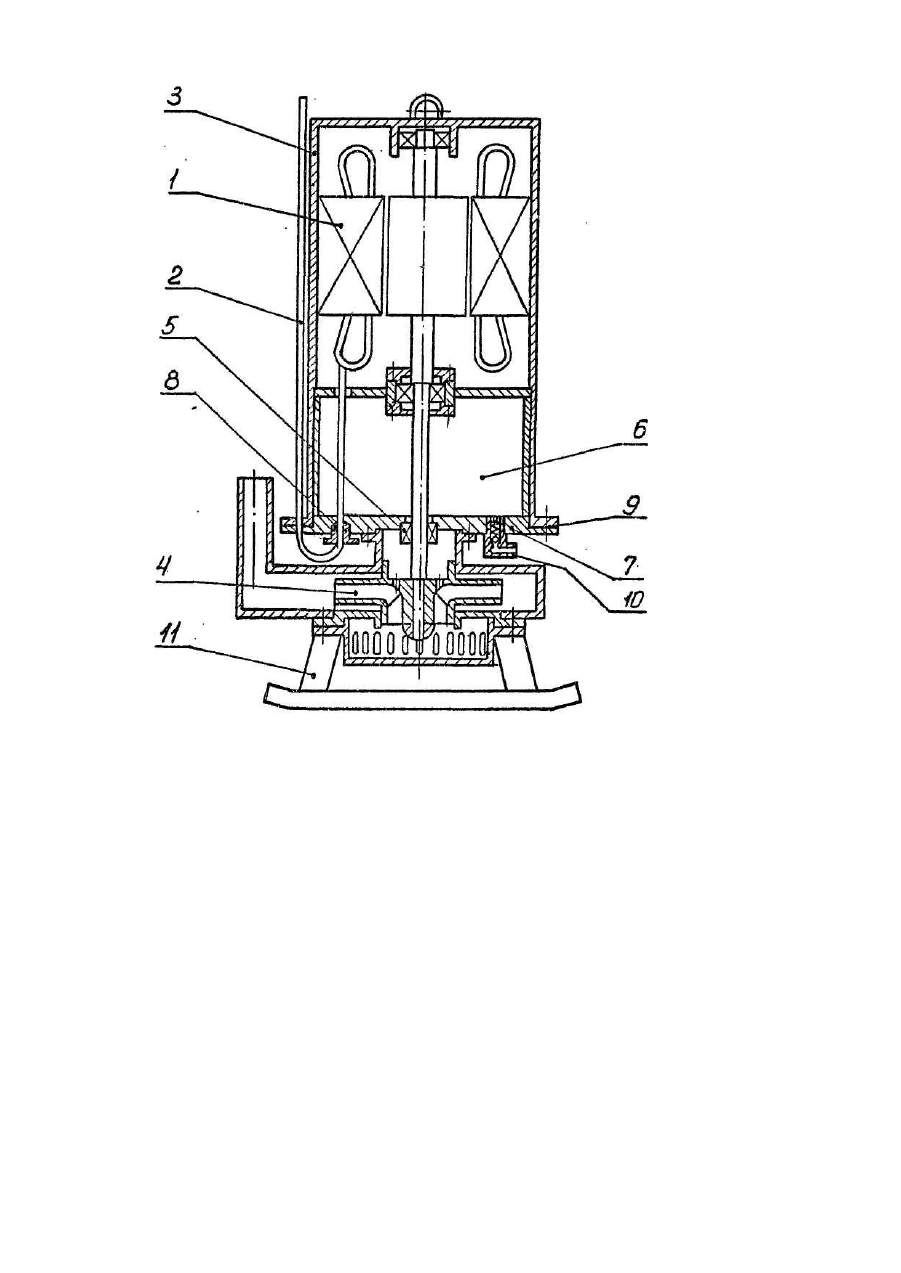

Изобретение относится к гидромашиностроению и предназначено для применения в погружных насосах с газонаполненным электродвигателем. Наиболее близким к изобретению прототипом является герметичный насосный агрегат, содержащий разделенные уплотнением лопастной насос и вмонтированный в корпус газонаполненный электродвигатель, токоподвод, выведенный вверх через верхнюю часть корпуса электродвигателя, емкость для сбора утечек перекачиваемой жидкости, сообщенную с полостью электродвигателя и снабженную сливной гидролинией, и устройство для удаления жидкости из емкости, выполненное в виде размещенного в емкости поршня, разделяющего ее на подпоршневую и надпоршневую камеры, подпружиненного со стороны последней и снабженного приводным механизмом [1]. Недостатком известного агрегата является сложность конструкции и эксплуатации и низкая надежность, обусловленная тем, что отказ одного из элементов устройства удаления утечек и защиты электродвигателя приводит к его затоплению утечками, особенно при нарушении уплотнения токоподвода. В основу изобретения поставлена задача в погружном насосе путем исключения возможности попадания жидкости на электродвигатель обеспечить повышение его надежности, упрощение конструкции и эксплуатации. Указанная цель достигается тем, что в погружном насосе, содержащем разделенные уплотнением лопастной насос и вмонтированный в корпус газонаполненный электродвигатель, токоподвод и камеру для сбора утечек перекачиваемой жидкости, сообщенную с полостью электродвигателя, корпус электродвигателя выполнен в виде перевернутого герметичного с глухой верхней частью сосуда, а токоподвод выведен вниз через камеру сбора утечек, которая выполнена с высотой, превышающей высоту подъема уровня утечек жидкости в ней при сжатии газа максимально возможным давлением жидкости перед камерой. Для уменьшения высоты камеры она снабжена ниппелем с возможностью накачки ее перед монтажом насоса газом с избыточным давлением. Эта совокупность новых существенных признаков изобретения исключает утечку газа из полости электродвигателя и попадание на него жидкости при эксплуатации и при нарушении уплотнений токоподвода и вала, исключая при этом необходимость в дополнительных устройствах защи ты электродвигателя (устройств удаления утечек и датчиков) и в проведении регламентных работ по удалению утечек и сушке электродвигателя. На чертеже изображен погружной насос. Погружной насос содержит электродвигатель 1 с токоподводом 2, размещенный в корпусе 3, насос 4, отделенный от электродвигателя 1 уплотнением 5, и камеру сбора утечек 6. Корпус 3 выполнен в виде перевернутого герметичного с глухой верхней частью сосуда, а камера 6 имеет высоту, превышающую высоту подъема уровня утечек жидкости в ней при максимально возможном ее давлении перед камерой. Токоподвод 2 электродвигателя 1 выведен вниз через камеру сбора утечек б и нижнюю крышку 7. В местах прохода токоподвода через крышку 7 и в местах соединения крышки с корпусом 3 могут быть установлены уплотнения 8 и 9, а в крышке 7 - ниппель 10. Насос устанавливается на дно емкости подставкой 11. Насос работает следующим образом. При погружении насоса в жидкость, которую требуется откачать, и при работе насоса уровень утечек через уплотнения в камере 6 поднимается до тех пор, пока давление газа в камере и полости электродвигателя не уравновесится с давлением жидкости перед камерой, определяемым глубиной погружения и напором насоса, если его рабочее колесо неразгруженное. Но так как высота камеры превышает максимально возможную высоту подъема уровня утечек жидкости в ней, то попадание жидкости на электродвигатель исключается даже при нарушении уплотнений, которые расположены в нижней крышке. При этом утечка газа из камеры и полости электродвигателя исключается благодаря отсутствию в верхней части корпуса уплотнения токоподвода, которое может нарушаться, и герметичности корпуса. Уплотнения 5, 8 и 9 вала, токоподвода и соединения корпуса с нижней крышкой кроме герметизации от жидкости исключают частичный выход газа из камеры 6 при случайных наклонах насоса во время его монтажа и позволяют уменьшить высоту камеры 6 путем ее предварительной накачки газом перед монтажом насоса через ниппель 10. Предлагаемое усовершенствование существенно упрощает конструкцию, эксплуатацию и повышает надежность погружного насоса.
