Боковина металургійного візка
Номер патенту: 30957
Опубліковано: 25.03.2008
Автори: Іванов Михайло Пилипович, Дюбін Валерій Юрійович, Шилєв Дмитро Миколайович, АГАРКОВ Віктор Якович, Беспалов Олександр Павлович
Формула / Реферат
1. Боковина металургійного візка, наприклад, спікального або обпалювального, що містить стійку, горизонтально встановлені верхню і нижню плити, які жорстко сполучені вертикальними стінками і ребрами, яка відрізняється тим, що вона виконана суцільнозварною.
2. Боковина за п. 1, яка відрізняється тим, що її втулки жорстко закріплені до нижньої плити верхньою горизонтальною площиною і вертикальною бічною поверхнею до вертикального ребра.
3. Боковина за пп. 1, 2, яка відрізняється тим, що вертикальне ребро утворює з нижньою горизонтальною плитою і вертикальною стійкою П-подібний отвір для установки рухомих повзунів.
4. Боковина за пп. 1, 2, 3, яка відрізняється тим, що вертикальна втулка жорстко закріплена до вертикального ребра і нижньої горизонтальної плити, наприклад, зваренням.
Текст

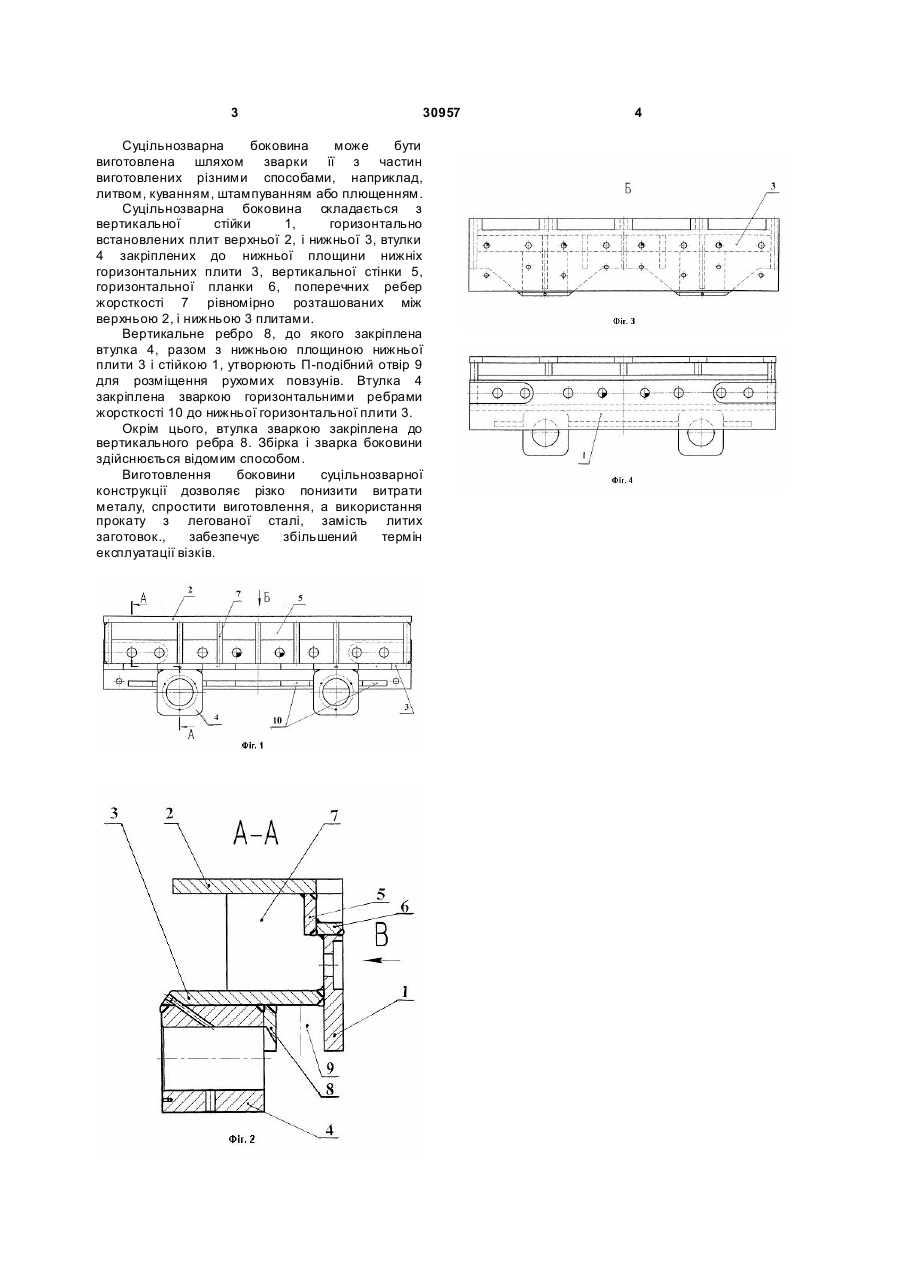

1. Боковина металургійного візка, наприклад, спікального або обпалювального, що містить стійку, горизонтально встановлені верхню і нижню 3 30957 Суцільнозварна боковина може бути виготовлена шляхом зварки її з частин виготовлених різними способами, наприклад, литвом, куванням, штампуванням або плющенням. Суцільнозварна боковина складається з вертикальної стійки 1, горизонтально встановлених плит верхньої 2, і нижньої 3, втулки 4 закріплених до нижньої площини нижніх горизонтальних плити 3, вертикальної стінки 5, горизонтальної планки 6, поперечних ребер жорсткості 7 рівномірно розташованих між верхньою 2, і нижньою 3 плитами. Вертикальне ребро 8, до якого закріплена втулка 4, разом з нижньою площиною нижньої плити 3 і стійкою 1, утворюють П-подібний отвір 9 для розміщення рухомих повзунів. Втулка 4 закріплена зваркою горизонтальними ребрами жорсткості 10 до нижньої горизонтальної плити 3. Окрім цього, втулка зваркою закріплена до вертикального ребра 8. Збірка і зварка боковини здійснюється відомим способом. Виготовлення боковини суцільнозварної конструкції дозволяє різко понизити витрати металу, спростити виготовлення, а використання прокату з легованої сталі, замість литих заготовок., забезпечує збільшений термін експлуатації візків. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSide of metallurgical trolley
Автори англійськоюAharkov Viktor Yakovych, Diubin Valerii Yuriiovych, Bespalov Oleksandr Pavlovych, Ivanov Mykhailo Pylypovych, Shyliev Dmytro Mykolaiovych
Назва патенту російськоюБоковина металлургической тележки
Автори російськоюАгарков Виктор Яковлевич, Дюбин Валерий Юрьевич, Беспалов Александр Павлович, Иванов Михаил Филиппович, Шилев Дмитрий Николаевич
МПК / Мітки
МПК: F27B 21/06, C22B 1/00
Мітки: металургійного, візка, боковина
