Спосіб виготовлення в`яжучого з фосфогіпсу-дигідрату

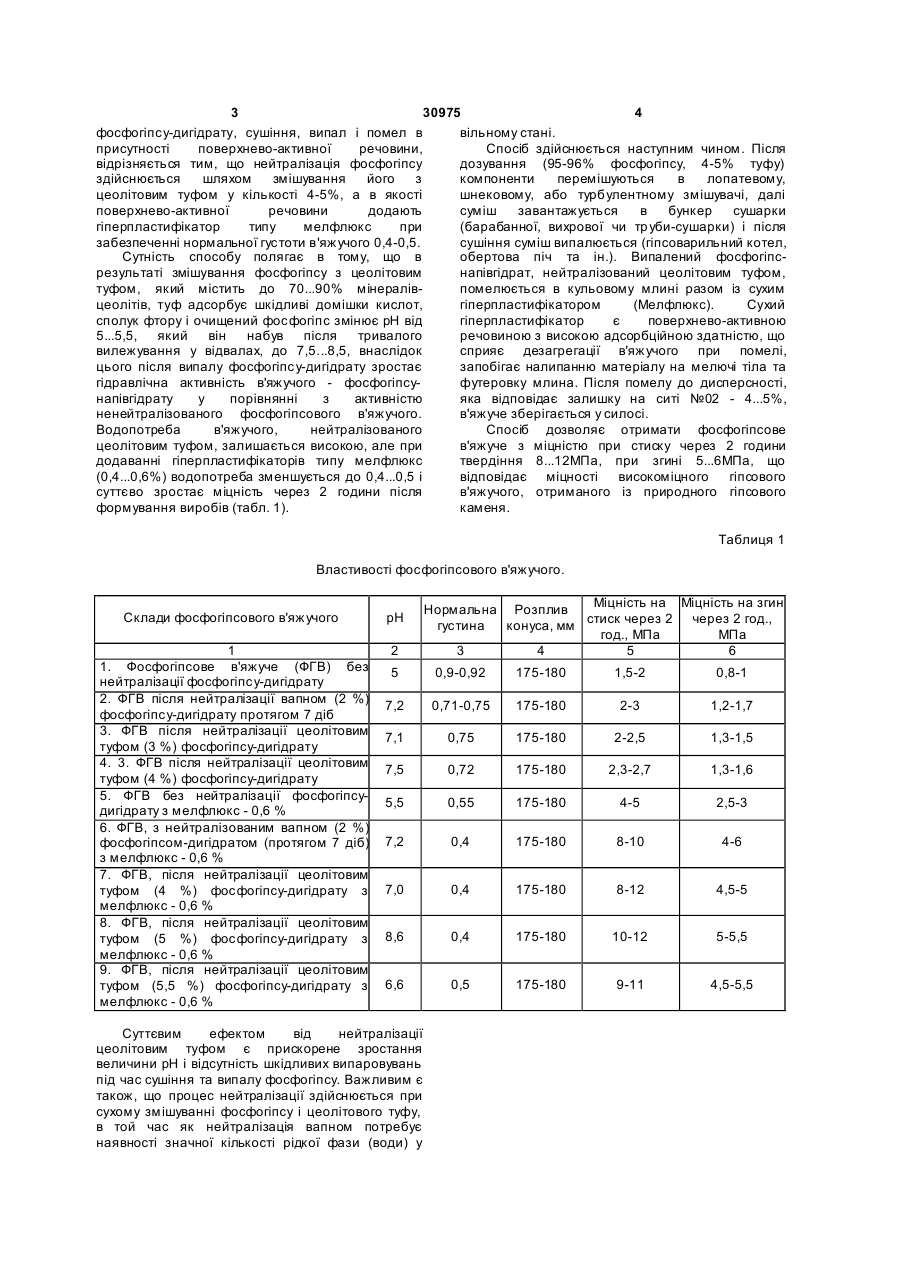

Спосіб виготовлення в'яжучого із фосфогіпсудигідрату, який включає нейтралізацію фосфогіпсу-дигідрату, сушіння, випал і помел у кульовому млині з введенням добавки гіперпластифікатора, типу мелфлюкс, який відрізняє ться тим, що для нейтралізації фосфогіпсу вводять добавку цеолітового туфу у кількості 4...5 % за масою сухого фосфогіпсу. (19) (21) u200710317 (22) 17.09.2007 (24) 25.03.2008 (46) 30.12.1899, Бюл.№ , 1899 р. (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, UA, ШЕСТАКОВ ВОЛОДИМИР ЛЕОНТІЙОВИЧ, U A, ІЩУК ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, UA, ГРИБ ЮРІЙ СТЕПАНОВИЧ, UA, ВОВК ОЛЕКС АНДР ОЛЕКСАНДРОВИЧ, UA, КАРПОВЕЦЬ ВАЛЕНТИН ПИЛИПОВИЧ, UA, КАРПЕНКО ГРИГОРІЙ ВАЛЕРІЙОВИЧ, UA (73) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, UA, ШЕСТАКОВ ВОЛОДИМИР ЛЕОНТІЙОВИЧ, U A, ІЩУК ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, UA, ГРИБ 3 30975 4 фосфогіпсу-дигідрату, сушіння, випал і помел в вільному стані. присутності поверхнево-активної речовини, Спосіб здійснюється наступним чином. Після відрізняється тим, що нейтралізація фосфогіпсу дозування (95-96% фосфогіпсу, 4-5% туфу) здійснюється шляхом змішування його з компоненти перемішуються в лопатевому, цеолітовим туфом у кількості 4-5%, а в якості шнековому, або турбулентному змішувачі, далі поверхнево-активної речовини додають суміш завантажується в бункер сушарки гіперпластифікатор типу мелфлюкс при (барабанної, вихрової чи тр уби-сушарки) і після забезпеченні нормальної густоти в'яжучого 0,4-0,5. сушіння суміш випалюється (гіпсоварильний котел, Сутність способу полягає в тому, що в обертова піч та ін.). Випалений фосфогіпсрезультаті змішування фосфогіпсу з цеолітовим напівгідрат, нейтралізований цеолітовим туфом, туфом, який містить до 70...90% мінералівпомелюється в кульовому млині разом із сухим цеолітів, туф адсорбує шкідливі домішки кислот, гіперпластифікатором (Мелфлюкс). Сухий сполук фтору і очищений фосфогіпс змінює рН від гіперпластифікатор є поверхнево-активною 5...5,5, який він набув після тривалого речовиною з високою адсорбційною здатністю, що вилежування у відвалах, до 7,5...8,5, внаслідок сприяє дезагрегації в'яжучого при помелі, цього після випалу фосфогіпсу-дигідрату зростає запобігає налипанню матеріалу на мелючі тіла та гідравлічна активність в'яжучого - фосфогіпсуфутеровку млина. Після помелу до дисперсності, напівгідрату у порівнянні з активністю яка відповідає залишку на ситі №02 - 4...5%, ненейтралізованого фосфогіпсового в'яжучого. в'яжуче зберігається у силосі. Водопотреба в'яжучого, нейтралізованого Спосіб дозволяє отримати фосфогіпсове цеолітовим туфом, залишається високою, але при в'яжуче з міцністю при стиску через 2 години додаванні гіперпластифікаторів типу мелфлюкс твердіння 8...12МПа, при згині 5...6МПа, що (0,4...0,6%) водопотреба зменшується до 0,4...0,5 і відповідає міцності високоміцного гіпсового суттєво зростає міцність через 2 години після в'яжучого, отриманого із природного гіпсового формування виробів (табл. 1). каменя. Таблиця 1 Властивості фосфогіпсового в'яжучого. Склади фосфогіпсового в'яжучого рН 1 1. Фосфогіпсове в'яжуче (ФГВ) без нейтралізації фосфогіпсу-дигідрату 2. ФГВ після нейтралізації вапном (2 %) фосфогіпсу-дигідрату протягом 7 діб 3. ФГВ після нейтралізації цеолітовим туфом (3 %) фосфогіпсу-дигідрату 4. 3. ФГВ після нейтралізації цеолітовим туфом (4 %) фосфогіпсу-дигідрату 5. ФГВ без нейтралізації фосфогіпсудигідрату з мелфлюкс - 0,6 % 6. ФГВ, з нейтралізованим вапном (2 %) фосфогіпсом-дигідратом (протягом 7 діб) з мелфлюкс - 0,6 % 7. ФГВ, після нейтралізації цеолітовим туфом (4 %) фосфогіпсу-дигідрату з мелфлюкс - 0,6 % 8. ФГВ, після нейтралізації цеолітовим туфом (5 %) фосфогіпсу-дигідрату з мелфлюкс - 0,6 % 9. ФГВ, після нейтралізації цеолітовим туфом (5,5 %) фосфогіпсу-дигідрату з мелфлюкс - 0,6 % 2 Міцність на Міцність на згин Нормальна Розплив стиск через 2 через 2 год., густина конуса, мм год., МПа МПа 3 4 5 6 5 0,9-0,92 175-180 1,5-2 0,8-1 7,2 0,71-0,75 175-180 2-3 1,2-1,7 7,1 0,75 175-180 2-2,5 1,3-1,5 7,5 0,72 175-180 2,3-2,7 1,3-1,6 5,5 0,55 175-180 4-5 2,5-3 7,2 0,4 175-180 8-10 4-6 7,0 0,4 175-180 8-12 4,5-5 8,6 0,4 175-180 10-12 5-5,5 6,6 0,5 175-180 9-11 4,5-5,5 Суттєвим ефектом від нейтралізації цеолітовим туфом є прискорене зростання величини рН і відсутність шкідливих випаровувань під час сушіння та випалу фосфогіпсу. Важливим є також, що процес нейтралізації здійснюється при сухому змішуванні фосфогіпсу і цеолітового туфу, в той час як нейтралізація вапном потребує наявності значної кількості рідкої фази (води) у
