Спосіб автоматичного керування процесом розстоювання тіста
Номер патенту: 31061
Опубліковано: 25.03.2008
Формула / Реферат
Спосіб автоматичного керування процесом розстоювання тіста, що здійснюють в шафі остаточного розстоювання, який передбачає вимірювання та підтримку температури повітря на заданому значенні шляхом зміни витрати пари на обігрів, регулювання та підтримку відносної вологості повітря на заданому значенні шляхом зміни витрати пари на зволоження, який відрізняється тим, що додатково здійснюють вимірювання приросту об'ємів тістових заготівок в процесі розстоювання, а під час процесу задані значення температури й відносної вологості змінюють в області їх початкових значень таким чином, щоб знайти нові значення, які для складу тістових заготівок, що змінюється, будуть забезпечувати максимальний приріст об'єму тістових заготівок.
Текст

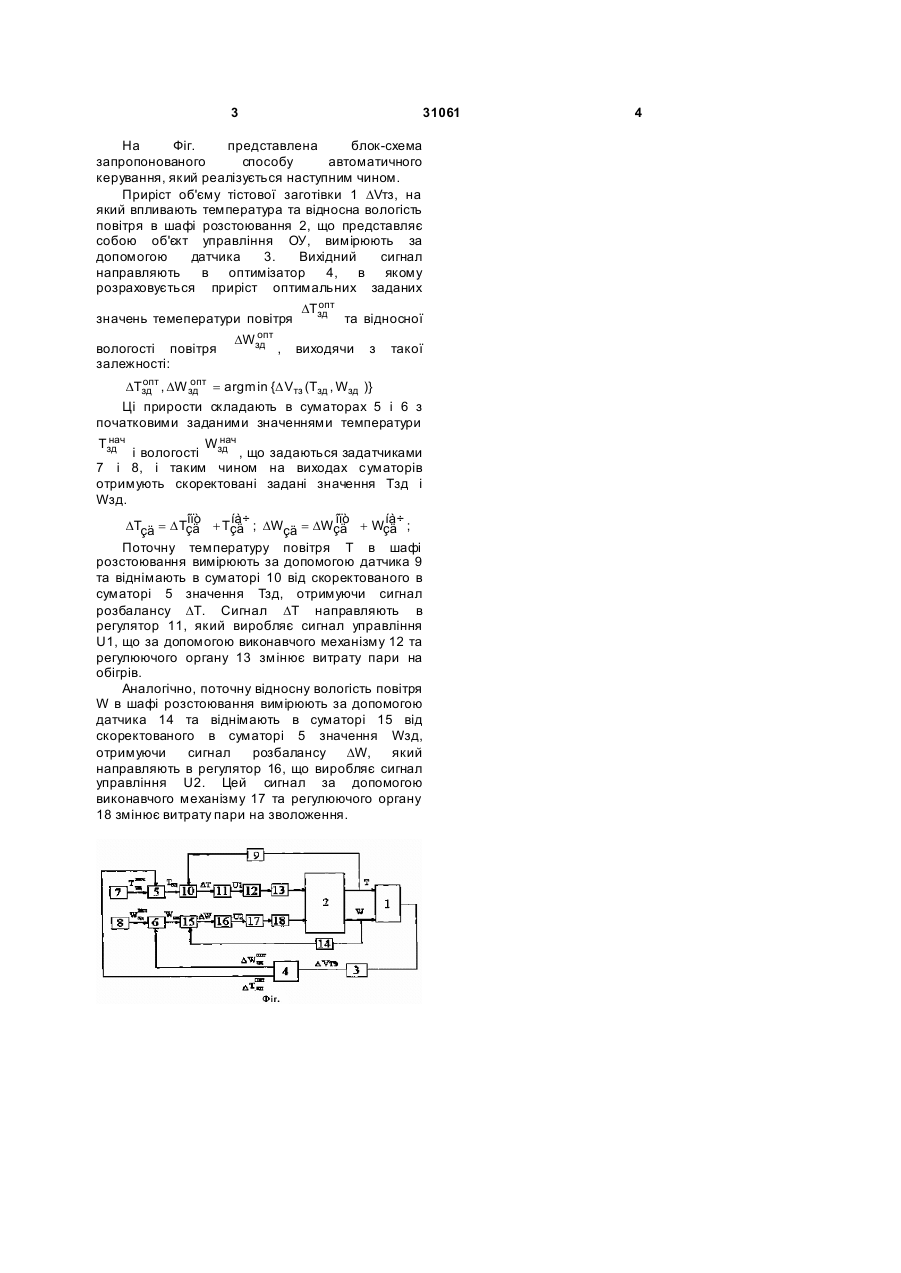

Спосіб автоматичного керування процесом розстоювання тіста, що здійснюють в шафі остаточного розстоювання, який передбачає вимірювання та підтримку температури повітря на 3 31061 На Фіг. представлена блок-схема запропонованого способу автоматичного керування, який реалізується наступним чином. Приріст об'єму тістової заготівки 1 DVтз, на який впливають температура та відносна вологість повітря в шафі розстоювання 2, що представляє собою об'єкт управління ОУ, вимірюють за допомогою датчика 3. Вихідний сигнал направляють в оптимізатор 4, в якому розраховується приріст оптимальних заданих значень темеператури повітря вологості повітря залежності: опт DWзд , опт DTзд та відносної виходячи з такої опт опт DTзд , DW зд = argmin {D Vтз (Tзд , Wзд )} Ці прирости складають в суматорах 5 і 6 з початковими заданими значеннями температури нач Tзд W нач і вологості зд , що задаються задатчиками 7 і 8, і таким чином на виходах суматорів отримують скоректовані задані значення Тзд і Wзд. îïò íà÷ îïò íà÷ DTçä = D Tçä + Tçä ; DWçä = DWçä + Wçä ; Поточну температуру повітря Т в шафі розстоювання вимірюють за допомогою датчика 9 та віднімають в суматорі 10 від скоректованого в суматорі 5 значення Тзд, отримуючи сигнал розбалансу DT. Сигнал DT направляють в регулятор 11, який виробляє сигнал управління U1, що за допомогою виконавчого механізму 12 та регулюючого органу 13 змінює витрату пари на обігрів. Аналогічно, поточну відносну вологість повітря W в шафі розстоювання вимірюють за допомогою датчика 14 та віднімають в суматорі 15 від скоректованого в суматорі 5 значення Wзд, отримуючи сигнал розбалансу DW, який направляють в регулятор 16, що виробляє сигнал управління U2. Цей сигнал за допомогою виконавчого механізму 17 та регулюючого органу 18 змінює витрату пари на зволоження. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automatic control of dough proofing
Автори англійськоюKhobin Viktor Andriiovych, Kotlyk Oksana Serhiivna
Назва патенту російськоюСпособ автоматического управления процессом расстойки теста
Автори російськоюХобин Виктор Андреевич, Котлик Оксана Сергеевна
МПК / Мітки
МПК: A21C 14/00
Мітки: автоматичного, керування, процесом, тіста, розстоювання, спосіб
Код посилання
<a href="https://ua.patents.su/2-31061-sposib-avtomatichnogo-keruvannya-procesom-rozstoyuvannya-tista.html" target="_blank" rel="follow" title="База патентів України">Спосіб автоматичного керування процесом розстоювання тіста</a>
