Сорочка для залізобетонної опори
Формула / Реферат
1. Сорочка для залізобетонної опори, яка відрізняється тим, що охоплює опору по периметру від основи вгору і виконана з плит, жорстко закріплених на опорі і з'єднаних між собою у стик, при цьому плити мають лицеві поверхні з природного каменю.
2. Сорочка за п. 1, яка відрізняється тим, що її висота складає 1-1,5 м.
3. Сорочка за пп. 1, 2, яка відрізняється тим, що товщина плит складає 10-20 мм.
4. Сорочка за пп. 1-3, яка відрізняється тим, що плити виконані з природного каменю.
5. Сорочка за пп. 1-3, яка відрізняється тим, що плити виконані двошаровими, де один шар утворений природним каменем, а другий - полімером.
Текст

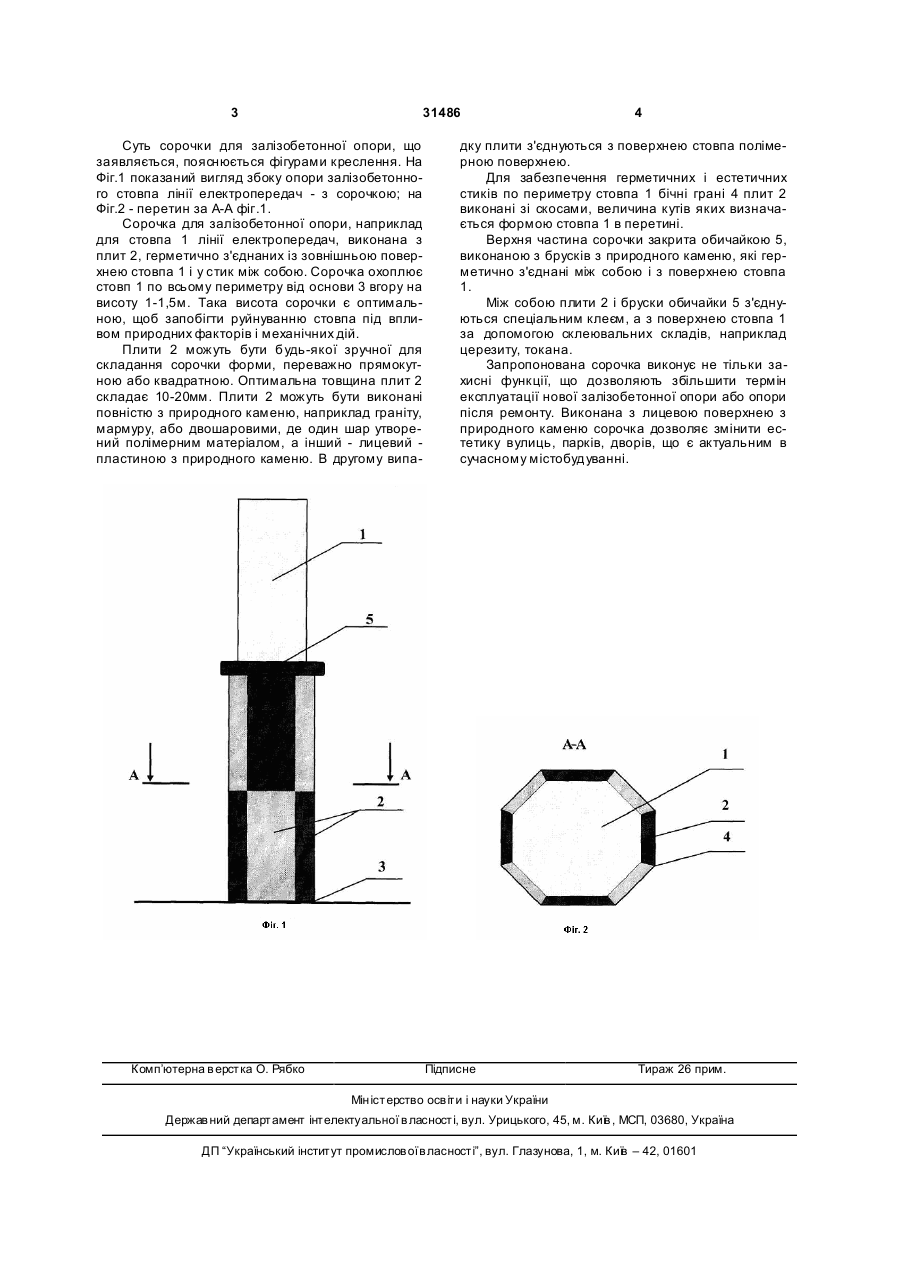

1. Сорочка для залізобетонної опори, яка відрізняється тим, що охоплює опору по периметру від основи вгору і виконана з плит, жорстко закріплених на опорі і з'єднаних між собою у стик, при 3 31486 Суть сорочки для залізобетонної опори, що заявляється, пояснюється фігурами креслення. На Фіг.1 показаний вигляд збоку опори залізобетонного стовпа лінії електропередач - з сорочкою; на Фіг.2 - перетин за А-А фіг.1. Сорочка для залізобетонної опори, наприклад для стовпа 1 лінії електропередач, виконана з плит 2, герметично з'єднаних із зовнішньою поверхнею стовпа 1 і у стик між собою. Сорочка охоплює стовп 1 по всьому периметру від основи 3 вгору на висоту 1-1,5м. Така висота сорочки є оптимальною, щоб запобігти руйнуванню стовпа під впливом природних факторів і механічних дій. Плити 2 можуть бути будь-якої зручної для складання сорочки форми, переважно прямокутною або квадратною. Оптимальна товщина плит 2 складає 10-20мм. Плити 2 можуть бути виконані повністю з природного каменю, наприклад граніту, мармуру, або двошаровими, де один шар утворений полімерним матеріалом, а інший - лицевий пластиною з природного каменю. В другому випа Комп’ютерна в ерстка О. Рябко 4 дку плити з'єднуються з поверхнею стовпа полімерною поверхнею. Для забезпечення герметичних і естетичних стиків по периметру стовпа 1 бічні грані 4 плит 2 виконані зі скосами, величина кутів яких визначається формою стовпа 1 в перетині. Верхня частина сорочки закрита обичайкою 5, виконаною з брусків з природного каменю, які герметично з'єднані між собою і з поверхнею стовпа 1. Між собою плити 2 і бруски обичайки 5 з'єднуються спеціальним клеєм, а з поверхнею стовпа 1 за допомогою склеювальних складів, наприклад церезиту, токана. Запропонована сорочка виконує не тільки захисні функції, що дозволяють збільшити термін експлуатації нової залізобетонної опори або опори після ремонту. Виконана з лицевою поверхнею з природного каменю сорочка дозволяє змінити естетику вулиць, парків, дворів, що є актуальним в сучасному містобудуванні. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюJacket for reinforced-concrete support
Автори англійськоюSulak Valerii Yuriiovych
Назва патенту російськоюРубашка для железобетонной опоры
Автори російськоюСулак Валерий Юрьевич
МПК / Мітки
МПК: E04H 12/00
Мітки: опори, сорочка, залізобетонної
