Гусеничний мінний загороджувач

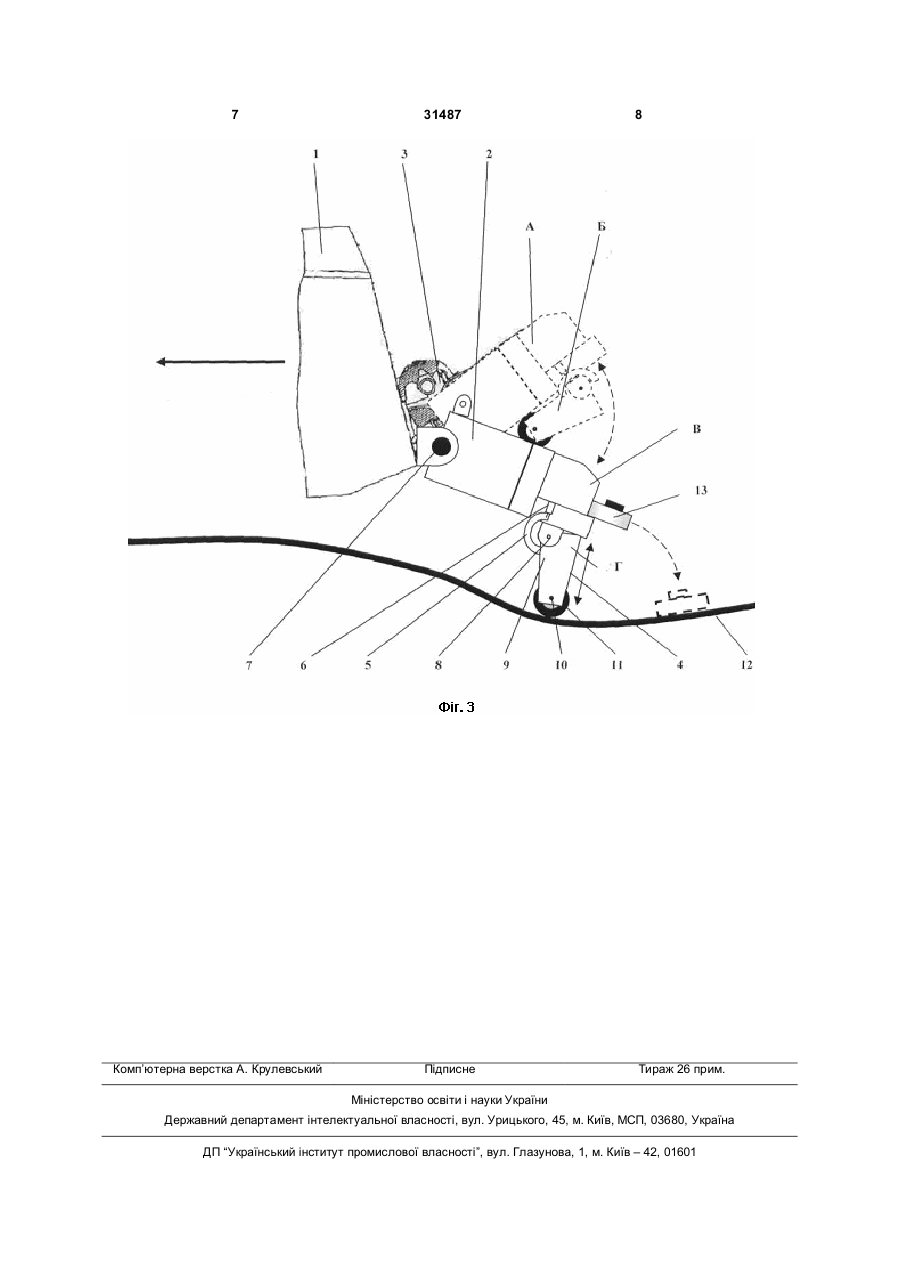

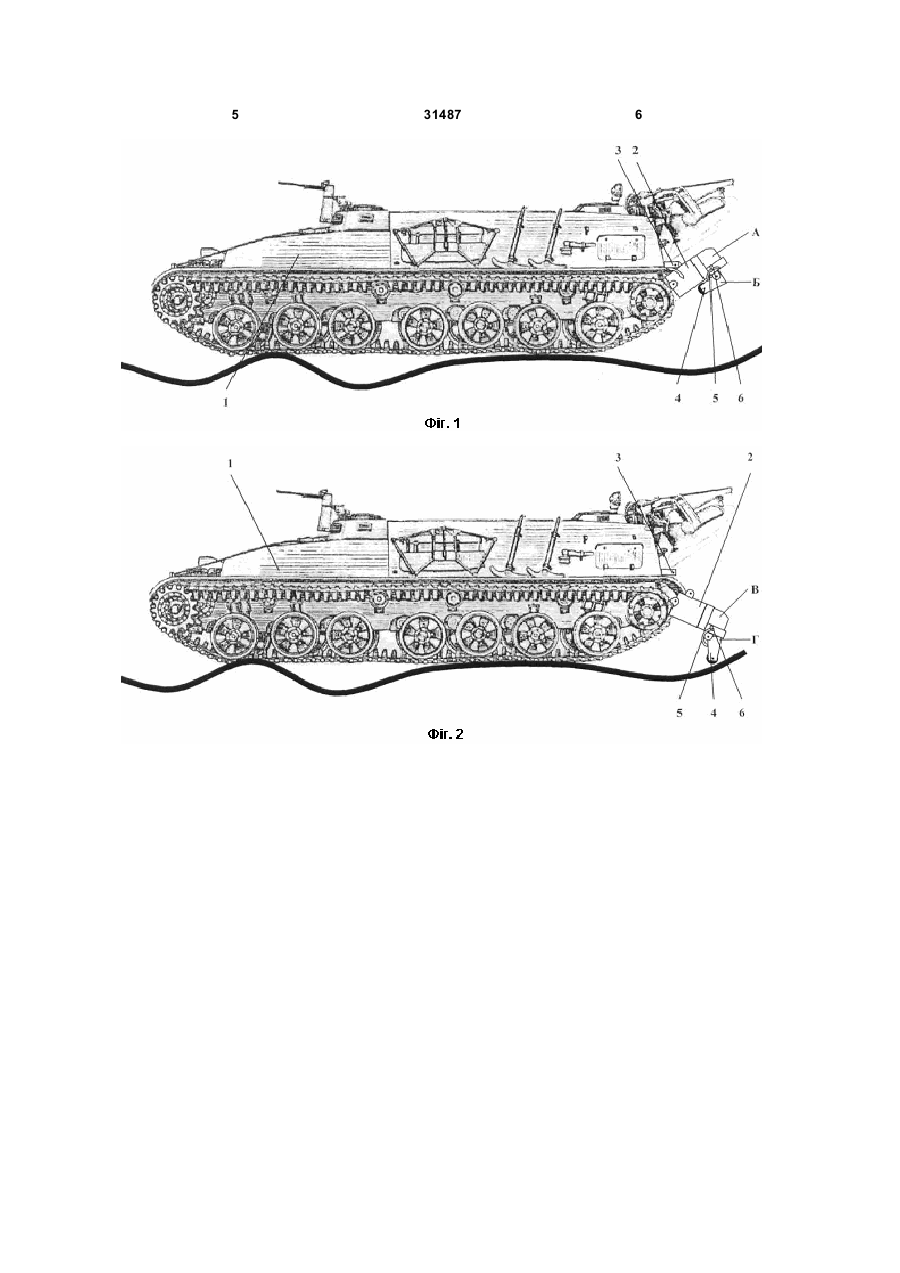

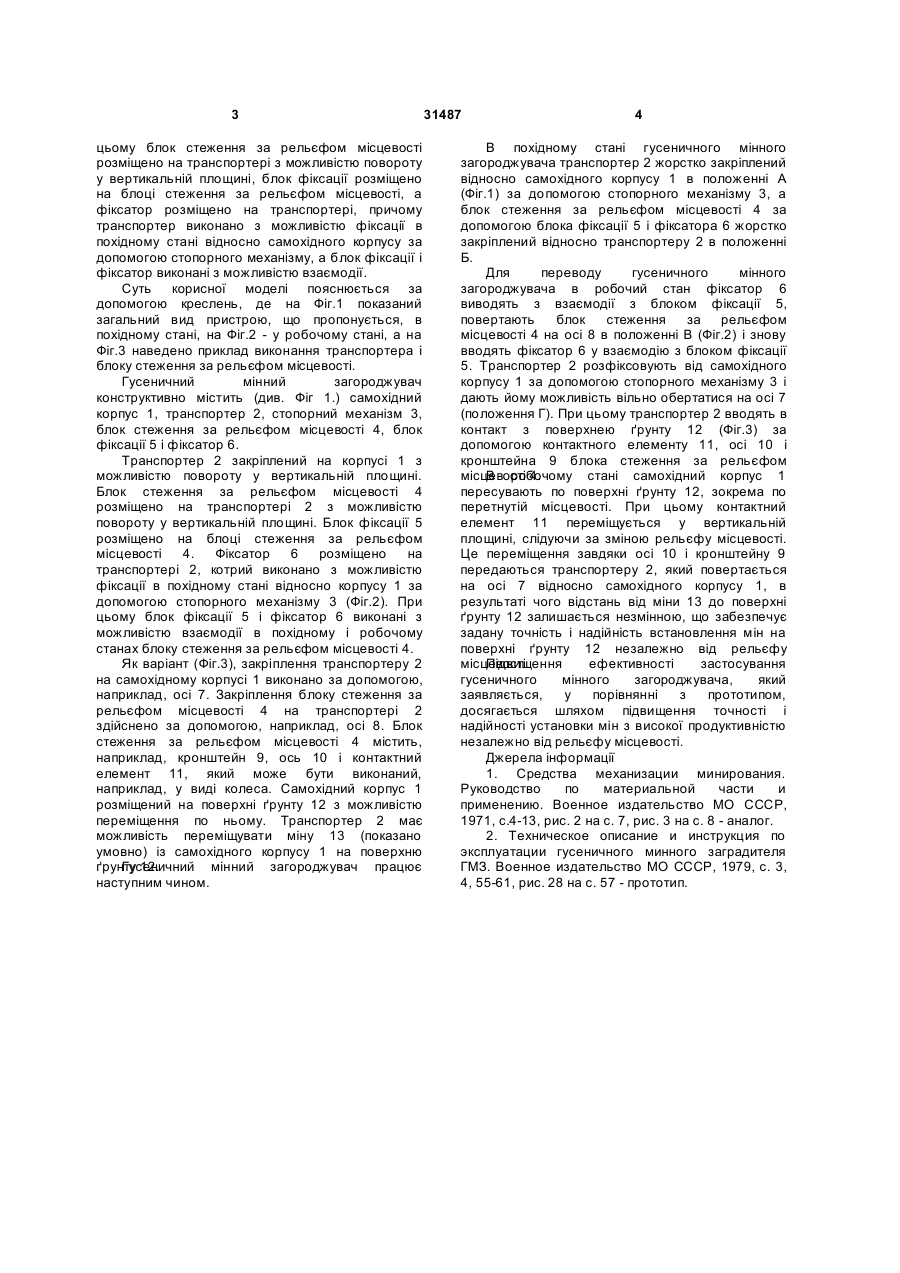

Гусеничний мінний загороджувач, що містить самохідний корпус, транспортер і стопорний механізм, причому транспортер закріплений на 3 цьому блок стеження за рельєфом місцевості розміщено на транспортері з можливістю повороту у вертикальній площині, блок фіксації розміщено на блоці стеження за рельєфом місцевості, а фіксатор розміщено на транспортері, причому транспортер виконано з можливістю фіксації в похідному стані відносно самохідного корпусу за допомогою стопорного механізму, а блок фіксації і фіксатор виконані з можливістю взаємодії. Суть корисної моделі пояснюється за допомогою креслень, де на Фіг.1 показаний загальний вид пристрою, що пропонується, в похідному стані, на Фіг.2 - у робочому стані, а на Фіг.3 наведено приклад виконання транспортера і блоку стеження за рельєфом місцевості. Гусеничний мінний загороджувач конструктивно містить (див. Фіг 1.) самохідний корпус 1, транспортер 2, стопорний механізм 3, блок стеження за рельєфом місцевості 4, блок фіксації 5 і фіксатор 6. Транспортер 2 закріплений на корпусі 1 з можливістю повороту у вертикальній площині. Блок стеження за рельєфом місцевості 4 розміщено на транспортері 2 з можливістю повороту у вертикальній площині. Блок фіксації 5 розміщено на блоці стеження за рельєфом місцевості 4. Фіксатор 6 розміщено на транспортері 2, котрий виконано з можливістю фіксації в похідному стані відносно корпусу 1 за допомогою стопорного механізму 3 (Фіг.2). При цьому блок фіксації 5 і фіксатор 6 виконані з можливістю взаємодії в похідному і робочому станах блоку стеження за рельєфом місцевості 4. Як варіант (Фіг.3), закріплення транспортеру 2 на самохідному корпусі 1 виконано за допомогою, наприклад, осі 7. Закріплення блоку стеження за рельєфом місцевості 4 на транспортері 2 здійснено за допомогою, наприклад, осі 8. Блок стеження за рельєфом місцевості 4 містить, наприклад, кронштейн 9, ось 10 і контактний елемент 11, який може бути виконаний, наприклад, у виді колеса. Самохідний корпус 1 розміщений на поверхні ґрунту 12 з можливістю переміщення по ньому. Транспортер 2 має можливість переміщувати міну 13 (показано умовно) із самохідного корпусу 1 на поверхню ґрунту 12. Гусеничний мінний загороджувач працює наступним чином. 31487 4 В похідному стані гусеничного мінного загороджувача транспортер 2 жорстко закріплений відносно самохідного корпусу 1 в положенні А (Фіг.1) за допомогою стопорного механізму 3, а блок стеження за рельєфом місцевості 4 за допомогою блока фіксації 5 і фіксатора 6 жорстко закріплений відносно транспортеру 2 в положенні Б. Для переводу гусеничного мінного загороджувача в робочий стан фіксатор 6 виводять з взаємодії з блоком фіксації 5, повертають блок стеження за рельєфом місцевості 4 на осі 8 в положенні В (Фіг.2) і знову вводять фіксатор 6 у взаємодію з блоком фіксації 5. Транспортер 2 розфіксовують від самохідного корпусу 1 за допомогою стопорного механізму 3 і дають йому можливість вільно обертатися на осі 7 (положення Г). При цьому транспортер 2 вводять в контакт з поверхнею ґрунту 12 (Фіг.3) за допомогою контактного елементу 11, осі 10 і кронштейна 9 блока стеження за рельєфом місцевості 4. В робочому стані самохідний корпус 1 пересувають по поверхні ґрунту 12, зокрема по перетнутій місцевості. При цьому контактний елемент 11 переміщується у вертикальній площині, слідуючи за зміною рельєфу місцевості. Це переміщення завдяки осі 10 і кронштейну 9 передаються транспортеру 2, який повертається на осі 7 відносно самохідного корпусу 1, в результаті чого відстань від міни 13 до поверхні ґрунту 12 залишається незмінною, що забезпечує задану точність і надійність встановлення мін на поверхні ґрунту 12 незалежно від рельєфу місцевості. Підвищення ефективності застосування гусеничного мінного загороджувача, який заявляється, у порівнянні з прототипом, досягається шляхом підвищення точності і надійності установки мін з високої продуктивністю незалежно від рельєфу місцевості. Джерела інформації 1. Средства механизации минирования. Руководство по материальной части и применению. Военное издательство МО СССР, 1971, с.4-13, рис. 2 на с. 7, рис. 3 на с. 8 - аналог. 2. Техническое описание и инструкция по эксплуатации гусеничного минного заградителя ГМЗ. Военное издательство МО СССР, 1979, с. 3, 4, 55-61, рис. 28 на с. 57 - прототип. 5 31487 6 7 Комп’ютерна верстка А. Крулевський 31487 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
