Роторно-дисковий апарат
Формула / Реферат
1. Роторно-дисковий апарат, що містить циліндричний корпус з двома кришками, спорядженими впускним і випускним патрубками, щонайменше один ротор з рухомими перфорованими дисками, а також розташовані по черзі з ними нерухомі перфоровані диски, який відрізняється тим, що кожний з дисків виконано увігнутим з боку кришки із впускним патрубком.
2. Апарат за п. 1, який відрізняється тим, що кожний з дисків виконано конічним.
3. Апарат за п. 1 або 2, який відрізняється тим, що за кожним з нерухомих перфорованих дисків з боку кришки з випускним патрубком встановлено нерухомий конічний суцільний диск з отвором у вершині.
Текст

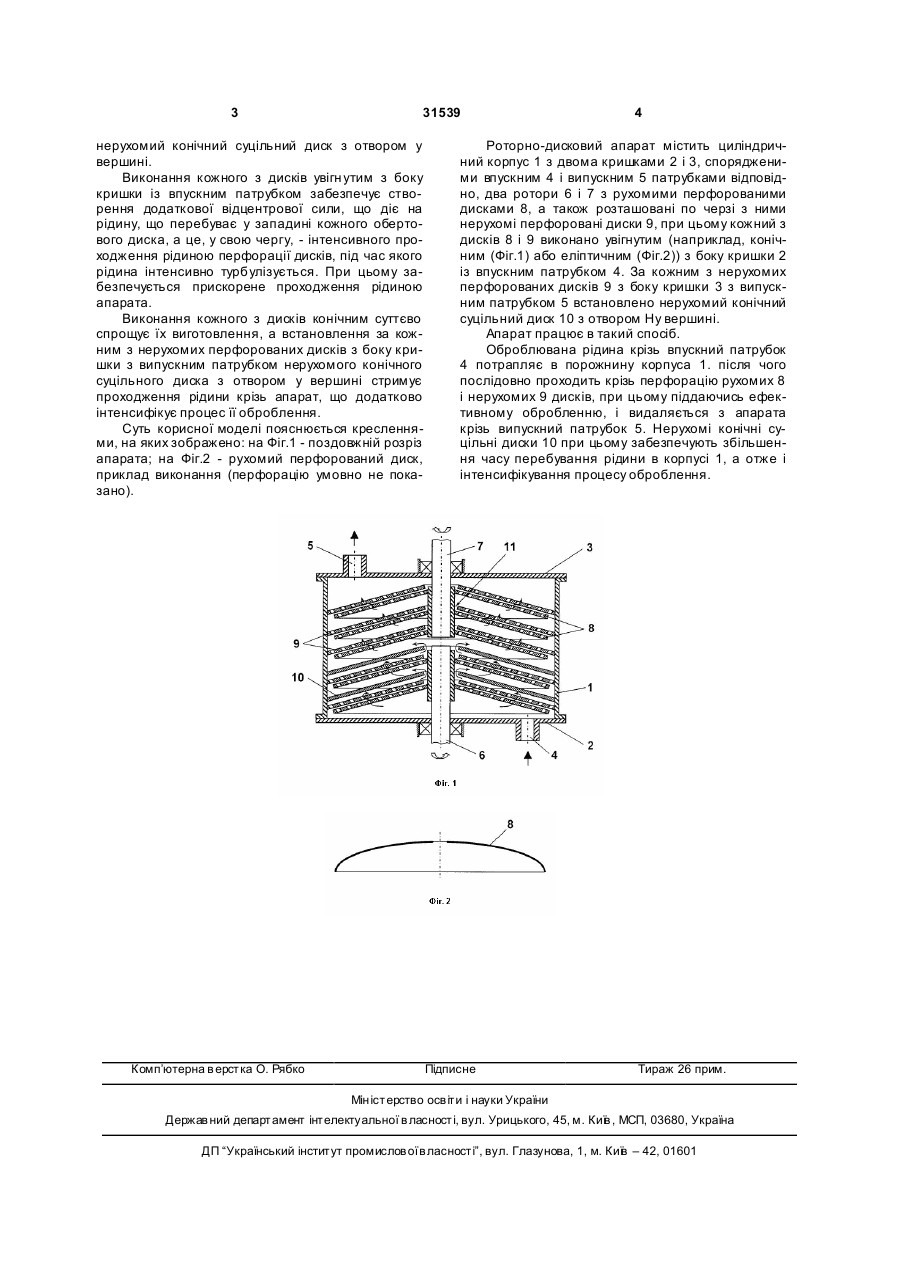

1. Роторно-дисковий апарат, що містить циліндричний корпус з двома кришками, спорядженими впускним і випускним патрубками, щонайменше один ротор з рухомими перфорованими 3 31539 нерухомий конічний суцільний диск з отвором у вершині. Виконання кожного з дисків увігн утим з боку кришки із впускним патрубком забезпечує створення додаткової відцентрової сили, що діє на рідину, що перебуває у западині кожного обертового диска, а це, у свою чергу, - інтенсивного проходження рідиною перфорації дисків, під час якого рідина інтенсивно турбулізується. При цьому забезпечується прискорене проходження рідиною апарата. Виконання кожного з дисків конічним суттєво спрощує їх виготовлення, а встановлення за кожним з нерухомих перфорованих дисків з боку кришки з випускним патрубком нерухомого конічного суцільного диска з отвором у вершині стримує проходження рідини крізь апарат, що додатково інтенсифікує процес її оброблення. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз апарата; на Фіг.2 - рухомий перфорований диск, приклад виконання (перфорацію умовно не показано). Комп’ютерна в ерстка О. Рябко 4 Роторно-дисковий апарат містить циліндричний корпус 1 з двома кришками 2 і 3, спорядженими впускним 4 і випускним 5 патрубками відповідно, два ротори 6 і 7 з рухомими перфорованими дисками 8, а також розташовані по черзі з ними нерухомі перфоровані диски 9, при цьому кожний з дисків 8 і 9 виконано увігнутим (наприклад, конічним (Фіг.1) або еліптичним (Фіг.2)) з боку кришки 2 із впускним патрубком 4. За кожним з нерухомих перфорованих дисків 9 з боку кришки 3 з випускним патрубком 5 встановлено нерухомий конічний суцільний диск 10 з отвором Ну вершині. Апарат працює в такий спосіб. Оброблювана рідина крізь впускний патрубок 4 потрапляє в порожнину корпуса 1. після чого послідовно проходить крізь перфорацію рухомих 8 і нерухомих 9 дисків, при цьому піддаючись ефективному обробленню, і видаляється з апарата крізь випускний патрубок 5. Нерухомі конічні суцільні диски 10 при цьому забезпечують збільшення часу перебування рідини в корпусі 1, а отже і інтенсифікування процесу оброблення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary disk device
Автори англійськоюMikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюРоторно-дисковый аппарат
Автори російськоюМикульонок Игорь Олегович, Микуленок Игорь Олегович
МПК / Мітки
Мітки: роторно-дисковий, апарат
