Пристрій для змішування рідин

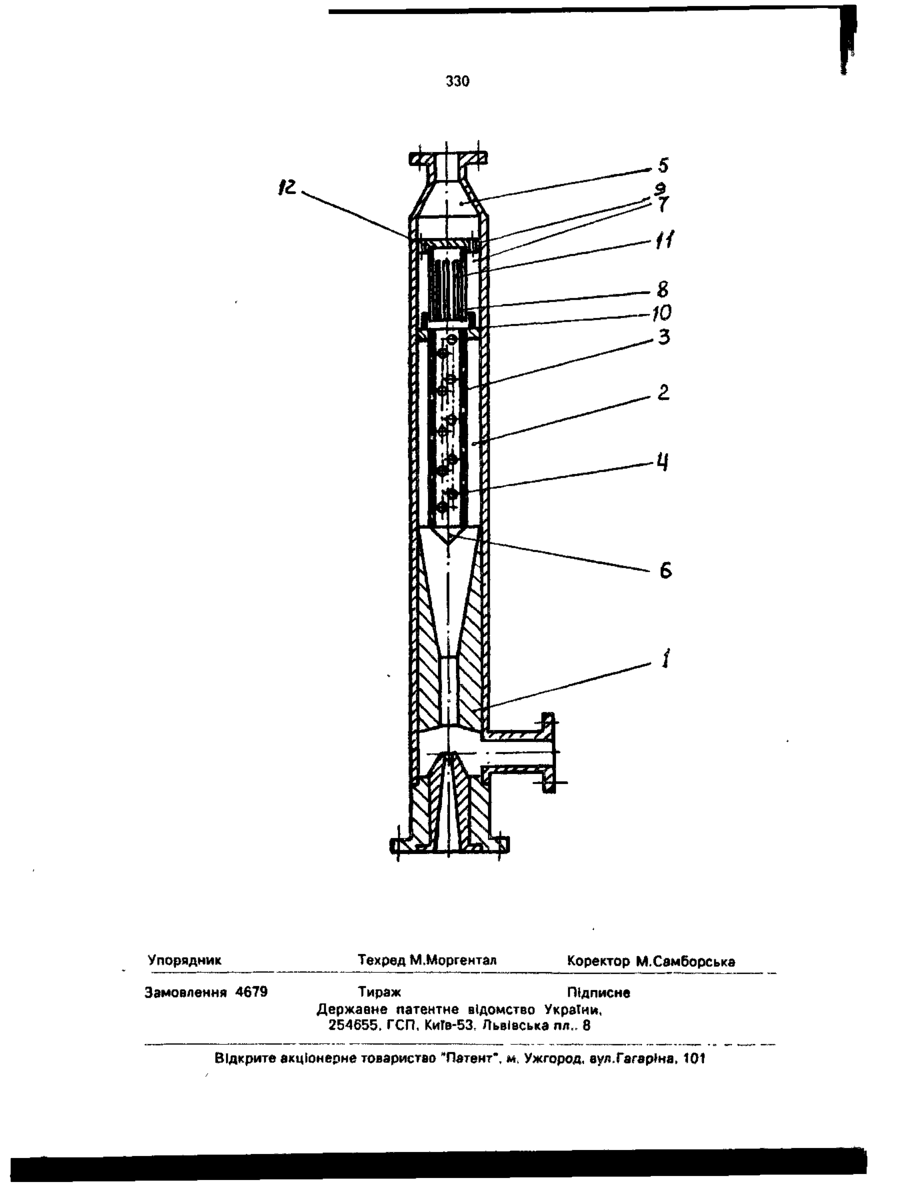

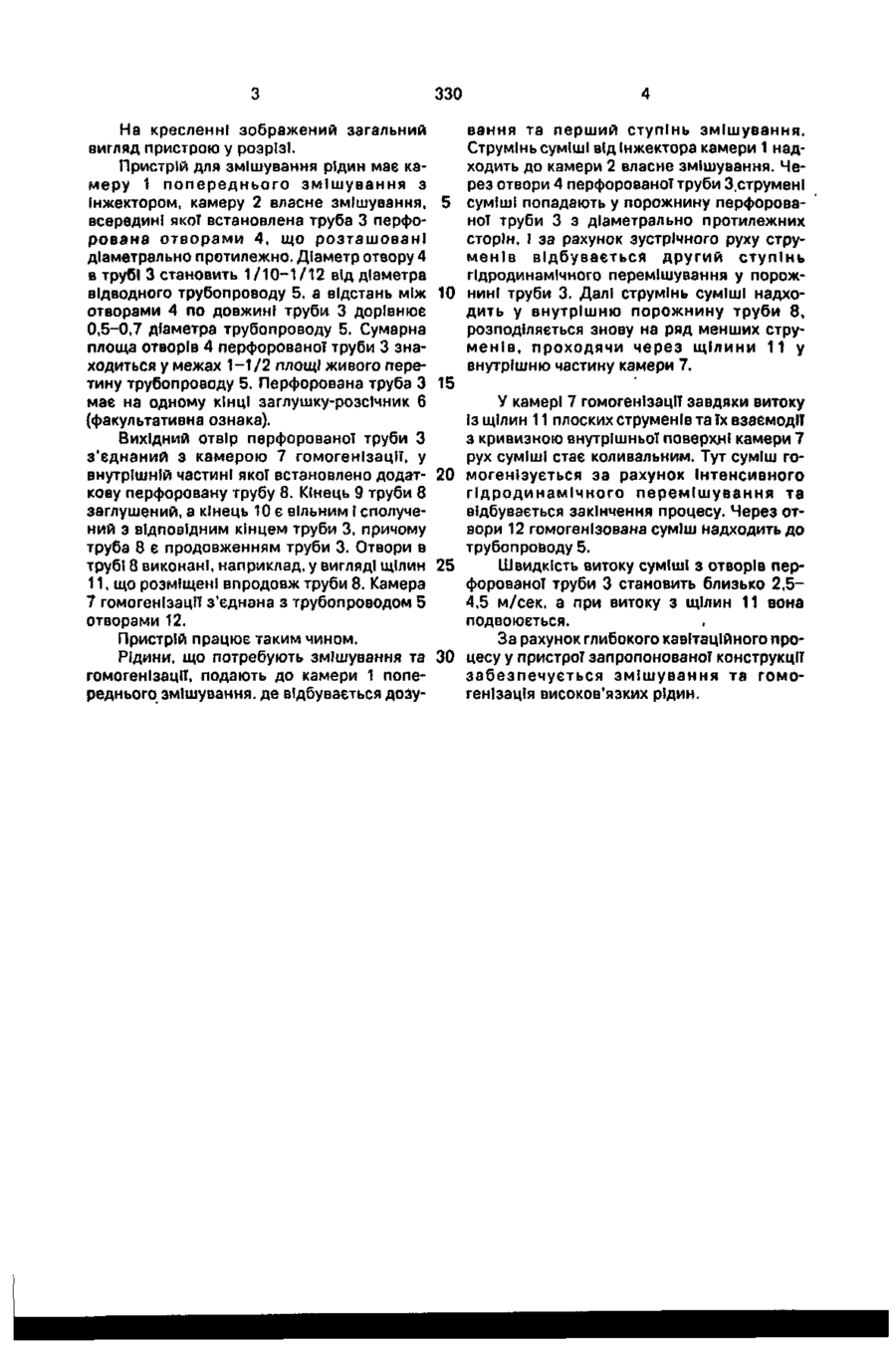

Пристрій для змішування рідин, що містить камеру попереднього змішування з інжектором та камеру змішування з перфорованою трубою забору рідин та Тх змішування у вказаній трубі, який в і д р і з н я є т ь с я тим, що він містить камеру гомогенізації з додатковою перфорованою трубою витоку рідин та Т гомогенізації зовні х вказаної додаткової труби, якає продовженням перфорованої труби камери змішування. С > Корисна модель відноситься до пристроїв для змішування рідин у потоці. Відома установка для безперервного приготування водно-спиртових сумішей, що має в своєму складі двоступеневий проточний змішувач. Інтенсифікація процесу змішування може бути досягнута лише при застосуванні спеціального насоса для перекачування водно-спиртової суміші [Авт. св. СРСР 205787, кл. С 12 G 3/08. 1966]. Відомий також пристрій (прототип) для безперервного змішування рідин у складі установки для приготування водно-спиртових сумішей, що містить камеру попереднього змішування з Інжектором, та камеру власне змішування, у внутрішній частині якої "встановлена перфорована труба, причому один кінець труби має металічну заглушку-розсічник, а другий є сполученим з трубопроводом [Авт. св. СРСР № 1143772, кл. С 12 G 3/06. 1983]. Даний пристрій, як уже було вказано вище, призначений для змішування води та спирту І не може бути використаний для змішування високов'язких рідин Задачею, поставленою при створенні даної корисної моделі, є розширення технологічних можливостей пристрою, переважно розширення діапазону застосування для перемішування високов'язких рідин. Вказана задача вирішується тим, що в пристрої для змішування рідин, який містить камеру попереднього змішування з інжектором, камеру змішування з перфорованою трубою забору рідин та їх змішування у вказаній трубі, де вказаний пристрій для змішування рідин містить камеру гомогенізації з додатковою перфорованою трубою витоку рідин та гомогенізації зовні вказаної додаткової труби, яка є продовженням перфорованої труби камери змішування. ы о 330 На кресленні зображений загальний вигляд пристрою у розрізі. Пристрій для змішування рідин має камеру 1 попереднього змішування з Інжектором, камеру 2 власне змішування, всередині якої встановлена труба 3 перфорована отворами 4, що розташовані діаметрально протилежно. Діаметр отвору 4 в трубі 3 становить 1/10-1/12 від діаметра відводного трубопроводу 5, а відстань між отворами 4 по довжині труби 3 дорівнює 0,5-0,7 діаметра трубопроводу 5. Сумарна площа отворів 4 перфорованої труби 3 знаходиться у межах 1-1/2 площі живого перетину трубопроводу 5. Перфорована труба 3 має на одному КІНЦІ заглушку-розсічник 6 (факультативна ознака). Вихідний отвір перфорованої труби З з'єднаний з камерою 7 гомогенізації, у внутрішній частині якої встановлено додаткову перфоровану трубу 8. Кінець 9 труби 8 заглушений, а кінець 10 є вільним І сполучений з відповідним кінцем труби 3, причому труба 8 є продовженням труби 3. Отвори в трубі 8 виконані, наприклад, у вигляді щілин 11, що розміщені впродовж труби 8. Камера 7 гомогенізації з'єднана з трубопроводом 5 отворами 12. Пристрій працює таким чином. Рідини, що потребують змішування та гомогенізації, подають до камери 1 попереднього змішування, де відбувається дозу вання та перший ступінь змішування. Струмінь суміші від Інжектора камери 1 надходить до камери 2 власне змішування. Через отвори 4 перфорованої труби ЗструменІ 5 суміші попадають у порожнину перфорованої труби 3 з діаметрально протилежних сторін. І за рахунок зустрічного руху струменів відбувається другий ступінь гідродинамічного перемішування у порож10 нині труби 3. Далі струмінь суміші надходить у внутрішню порожнину труби 8, розподіляється знову на ряд менших струменів, проходячи через щілини 11 у внутрішню частину камери 7. 15 У камері 7 гомогенізації завдяки витоку Із щілин 11 плоских струменів та їх взаємодії з кривизною внутрішньої поверхлі камери 7 рух суміші стає коливальним. Тут суміш го20 могенізується за рахунок інтенсивного гідродинамічного перемішування та відбувається закінчення процесу. Через отвори 12 гомогенізована суміш надходить до трубопроводу 5. 25 Швидкість витоку суміші з отворів перфорованої труби 3 становить близько 2,54,5 м/сек, а при витоку з щілин 11 вона подвоюється. За рахунок глибокого кавітаційного проЗО цесу у пристрої запропонованої конструкції забезпечується змішування та гомогенізація високов'язких рідин. 330 Упорядник Замовлення 4679 Техред М.Моргентал Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарЫа, 101
