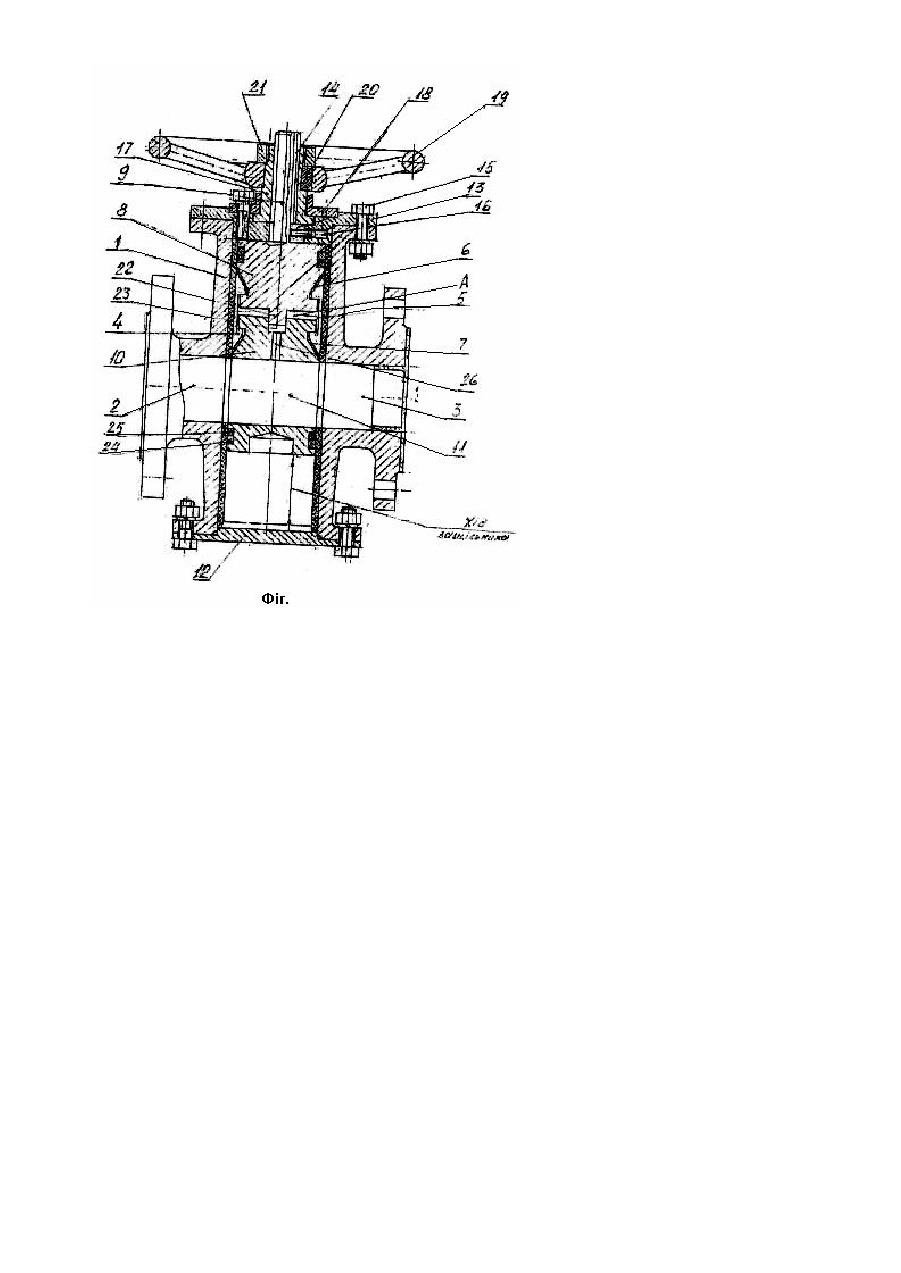

Засувка з кільцевими защільними пластинами

Корисна модель відноситься до арматури, яка використовується в системах нафто- і газо видобування, як орган для перекриття труб. Відома засувка клинова [„Справочник по специальным роботам" Труби арматура и оборудование водопроводно-канализационних сооружений. Москва, 1970г.] що містить корпус з вхідними і вихідними отворами між якими розміщений клиновий защільник зв'язаний зі шпинделем, який виконаний з можливістю L виконувати поступальний рух ввер х і вниз від обертання махової гайки розміщеної поза корпусом. Відома засувка з клиново-паралельним затвором і захисним піддоном [див. патент України №62875 кл.Р 16 к ¾], що містить корпус виконаний з паралельними сідлами, затвор складається з обойми у формі клина, обойма зв'язана зі шпінделем приводу. Недоліками цих засувок є конструкція сальника, в процесі використання необхідно підтягувати його болти. У засувках з великим тиском при їх відкриванні застосовують упорний підшипник. В основу корисної моделі поставлена задача ліквідувати ці недоліки. Поставлена задача вирішується тим, що корпус виконаний циліндричної форми з полімерним покриттям і має вхідний і вихідний отвори, між якими розміщений защільник, який складається з двох кільцевих пластин з конусними проточками у вер хній і нижній частинах і зав'язаний із поршнями у верхній частині з верхнім поршнем зі шпинделем приводу, який виконаний з можливістю виконувати поступальний рух у нижній частині нижнього поршня який має з'єднуючий отвір між вхідним і вихідним отворами корпусу. Поршні мають кільцеві проточки де розташовані полімерні та гумові кільця ущільнення, нижній поршень, який має з'єднуючий отвір для вхідного і вихідного отворів корпусу має додатковий отвір по осьовій поршня від з'єднуючого отвору за межі конусної кільцевої проточки. З боку защільних пластин є виступ призматичної форми, а на торці нижнього поршня з боку защільних пластин є призматичний паз які забезпечують синхронному поступальному рухові У верхній і нижній частинах циліндра корпусу є упори для призупинення руху поршнів, які забезпечують защільнення кільцевими защільними пластинами вхідного і вихідного отворів, у вхідній частині з'єднання вхідного і вихідного отворів через отвір у поршні. У шпинделі привода верхнього поршня є паз у який входить шпонка, яка дає можливість виконувати поступальний рух. Конструкція засувки пояснюється кресленням. Засувка складається з корпуса 1, який має вигляд циліндра з полімерним покриттям, у якому розташовані вхідний 2 і вихідний 3 отвори, у циліндричній формі покритій полімером (наприклад, капролон -В„У" ТУ У24.1- 20938091-002-2003), розміщений защільник 4 циліндричної форми і розділений на дві частини, перша знаходиться з боку вхідного 2, друга з боку вихідного отвору 3 і при потребі перекривають їх. Защільник 4 має кільцеві проточки, так в середній частині проточку 5, а у верхній і нижній частинах конусні 6 і 7. У верхній частині циліндра корпуса 1 розміщений верхній поршень 8 із шпинделем 9, а у нижній частині розміщений нижній поршень 10 з отвором 11, для з'єднання вхідного 2 і вихідного 3 отворів. Верхній поршень 8 і нижній 10 мають зовні проточки ідентичні проточкам защільника 4, який їх обіймає і утримує в просторі циліндричної поверхні корпуса 1. У нижній частині корпуса 1 закріплена кришка 12, яка обмежує хід нижнього поршня 10, а у верхній частині корпуса 1 закріплена кришка 13, яка обмежує хід верхнього поршня 8. Шпиндель 9 має шпоночний паз 14, а в кришці 13 закріплена шпонка 15 гвинтом 16, яка входе в шпоночний паз 14 шпинделя 9. На шпиндель 9 насаджена привідна гайка 17, яка утримується ковзаним підшипником 18. Привідна гайка має на собі маховик 19 зв'язаний з нею завдяки шпонці 20 та закріплений гайкою 21. Верхній поршень 8 на торцьовій поверхні має виступ 22, а нижній поршень має паз 23, їх з'єднання забезпечує синхронному поступальному рухові. Верхній поршень 8 і нижній поршень 10 мають кільцеві проточки на зовній поверхні де розміщені полімерні 24 і гумові 25 кільця ущільнення. Засувка працює наступним чином. Щоб перекрити отвори 2 і 3 обертають маховик 19 проти часової стрілки, з ним обертаються привідна втулка 17, яка посилає шпиндель 9 верхнього поршня 8 у низ, який своєю конусною виточкою з'єднується з верхньою виточкою 6 защільника 4, переміщає його вниз, де його нижня конусна виточка з'єднується з верхньою виточкою нижнього поршня 10 і змушує його зміщуватися вниз до кришки 12. Кришка 12 зупиняє нижній поршень 10, защільник 4 перекриває вхідний і вихідний канали 2 і 3,конус верхнього поршня 8 і нижнього 10 притискають дві половинки защільника 4 до стінки корпуса чим і відбувається защільнення каналів 2 і 3. Для відкриття каналів 2 і 3 потрібно маховик 19 обертати по часовій стрілці до тих пір поки верхній поршень 8 не впреться у верхню кришку 13. Нижній поршень має отвір 26, який з'єднує простір отвору 11 з простором А. Пропускне середовище проходить в простір А і своїм тиском діє на обидві торцеві поверхні з однаковою силою, виточка 5 защільника 4 утримує поршні у рівновазі, тому щоб перемістить поршні потрібно прикласти силу, яка пересилить силу тертя одного із поршнів. Це один із основних позитивних конструкцій засувки.
